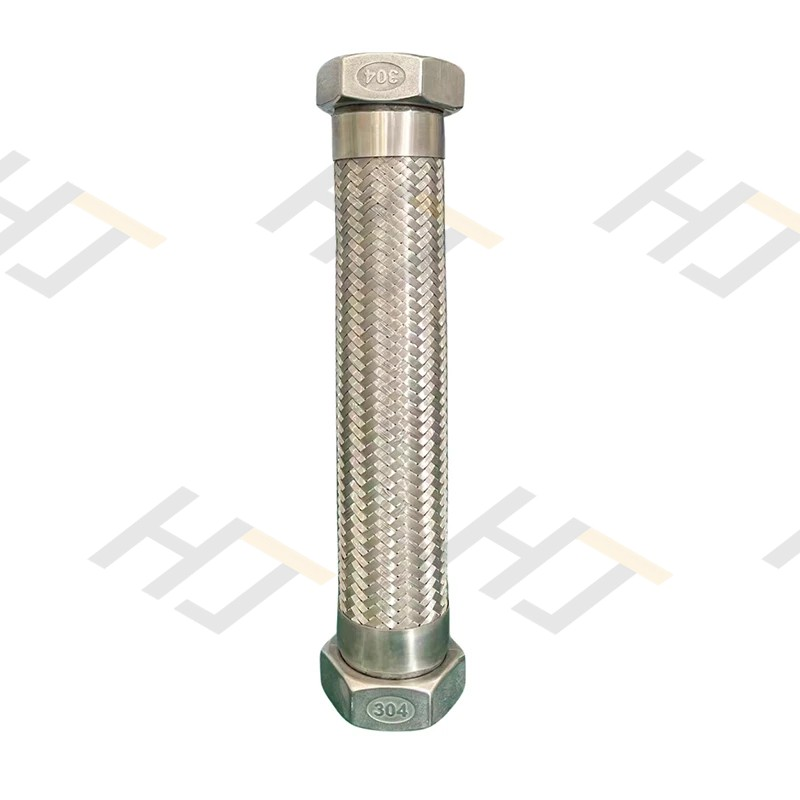

产品说明
柔性连接，服务设备与管线
柔性连接，吸收振动，降低管线噪声。JTW螺纹连接金属软管由金属波纹管、编织网套和端接头组成，用于设备与管线之间的柔性连接。螺纹接口重点匹配牙型、内外丝与密封方式；JTW本体规格表提供DN8–DN400的尺寸、弯曲半径和分网套层数的压力数据。恒佳按口径、长度、材质与接口配置产品，选型和报价直接对接厂家。

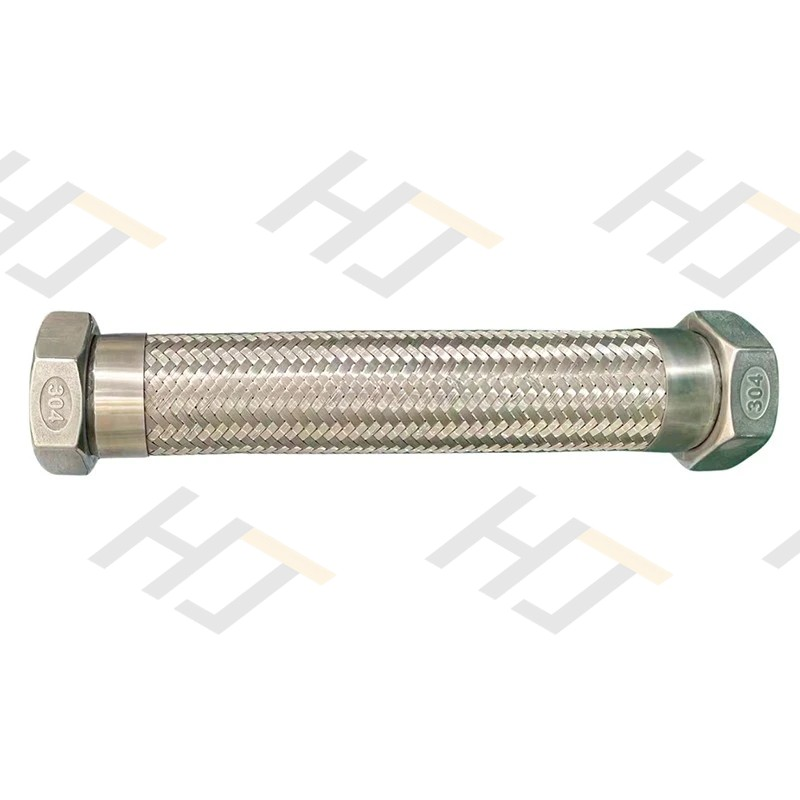

结构组成与连接形式

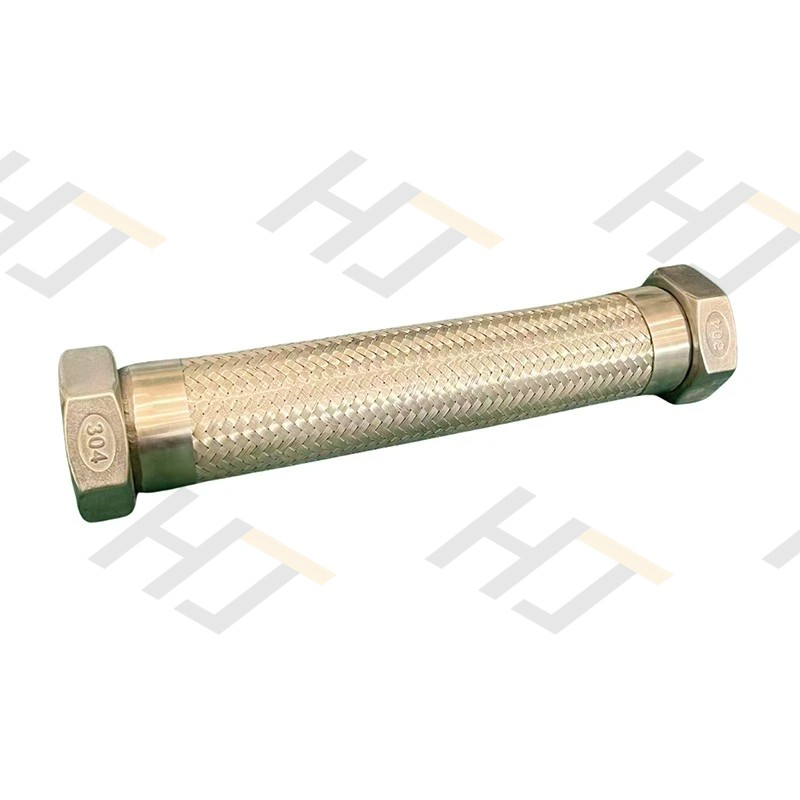

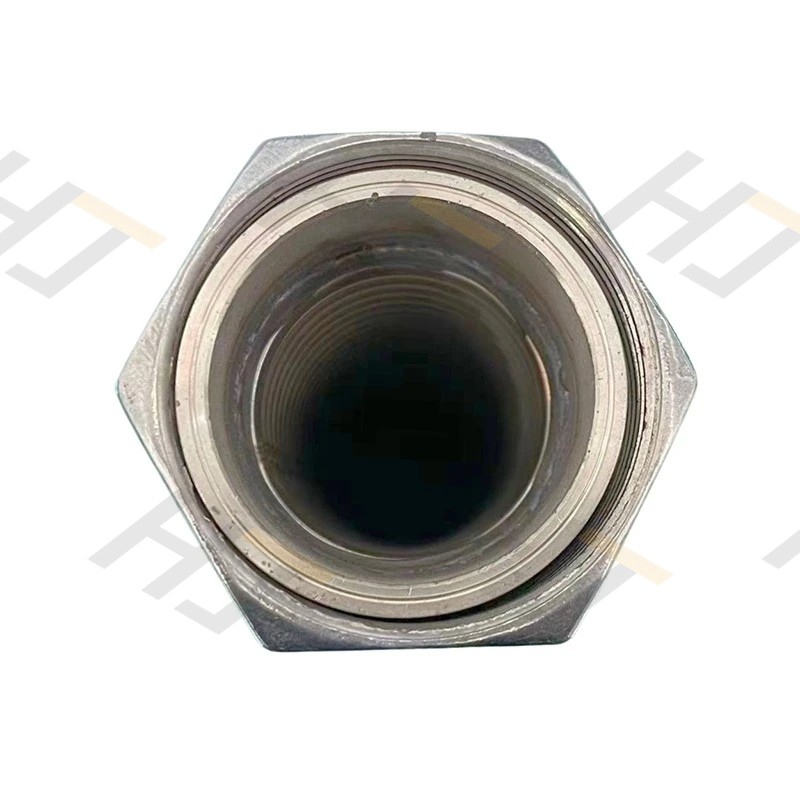

- 01 螺纹端接头
- 与设备接口的牙型、内外丝和密封方式对应，完成螺纹连接。
- 02 不锈钢波纹管
- 波纹结构提供柔性，吸收连接位置的振动，适应设备与管线之间的相对位移。
- 03 不锈钢编织网套
- 包覆在波纹管外侧，与波纹管配合提供承压支撑；一层、二层网套分别对应下方规格表的压力数据。
结构关系示意；尺寸、弯曲半径及压力按下方JTW规格表核对。

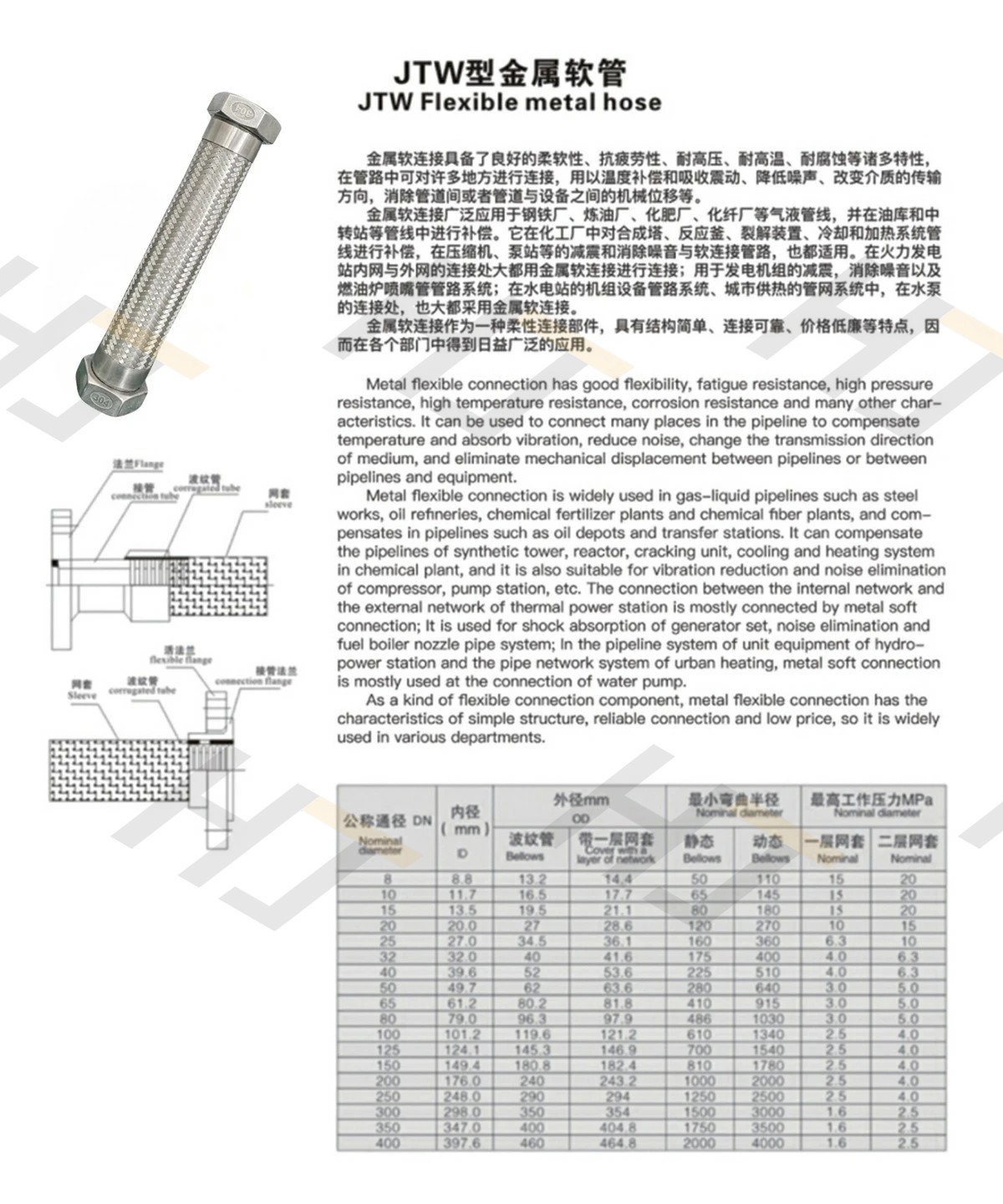

JTW型金属软管规格参数
下表来自恒佳产品目录的JTW本体技术资料。压力数据按口径及网套层数分别对应；完整软管的使用压力还应与端接头和密封配置匹配。
| DN | 内径（mm） | 波纹管外径（mm） | 一层网套外径（mm） | 静态最小弯曲半径（mm） | 动态最小弯曲半径（mm） | 一层网套最高工作压力（MPa） | 二层网套最高工作压力（MPa） |
|---|---|---|---|---|---|---|---|
| 8 | 8.8 | 13.2 | 14.4 | 50 | 110 | 15 | 20 |
| 10 | 11.7 | 16.5 | 17.7 | 65 | 145 | 15 | 20 |
| 15 | 13.5 | 19.5 | 21.1 | 80 | 180 | 15 | 20 |
| 20 | 20.0 | 27 | 28.6 | 120 | 270 | 10 | 15 |
| 25 | 27.0 | 34.5 | 36.1 | 160 | 360 | 6.3 | 10 |
| 32 | 32.0 | 40 | 41.6 | 175 | 400 | 4.0 | 6.3 |
| 40 | 39.6 | 52 | 53.6 | 225 | 510 | 4.0 | 6.3 |
| 50 | 49.7 | 62 | 63.6 | 280 | 640 | 3.0 | 5.0 |
| 65 | 61.2 | 80.2 | 81.8 | 410 | 915 | 3.0 | 5.0 |
| 80 | 79.0 | 96.3 | 97.9 | 486 | 1030 | 3.0 | 5.0 |
| 100 | 101.2 | 119.6 | 121.2 | 610 | 1340 | 2.5 | 4.0 |
| 125 | 124.1 | 145.3 | 146.9 | 700 | 1540 | 2.5 | 4.0 |
| 150 | 149.4 | 180.8 | 182.4 | 810 | 1780 | 2.5 | 4.0 |
| 200 | 176.0 | 240 | 243.2 | 1000 | 2000 | 2.5 | 4.0 |
| 250 | 248.0 | 290 | 294 | 1250 | 2500 | 2.5 | 4.0 |
| 300 | 298.0 | 350 | 354 | 1500 | 3000 | 1.6 | 2.5 |
| 350 | 347.0 | 400 | 404.8 | 1750 | 3500 | 1.6 | 2.5 |
| 400 | 397.6 | 460 | 464.8 | 2000 | 4000 | 1.6 | 2.5 |
使用与安装说明
- 明确介质、温度、工作压力和两端接口，选择波纹管、网套与端接头配置。
- 按静态或动态使用状态，结合对应DN的最小弯曲半径确定长度和布置。
- 装配端接头时保护软管本体，避免把拧紧扭矩传给波纹管。
- 留足弯曲和运动空间，避免扭转、锐角折弯及强行拉伸对口。
- 安装后按项目要求检查连接与密封，保留产品型号和配置资料。
法兰与螺纹连接怎么选
现场已有法兰时，选择法兰连接金属软管；设备或支管采用螺纹接口时，选择螺纹连接金属软管。两种形式共用JTW本体资料，端接头、密封形式和安装长度按各自接口配置。
另可查看金属软管总体介绍与本页关联的选型文章。
