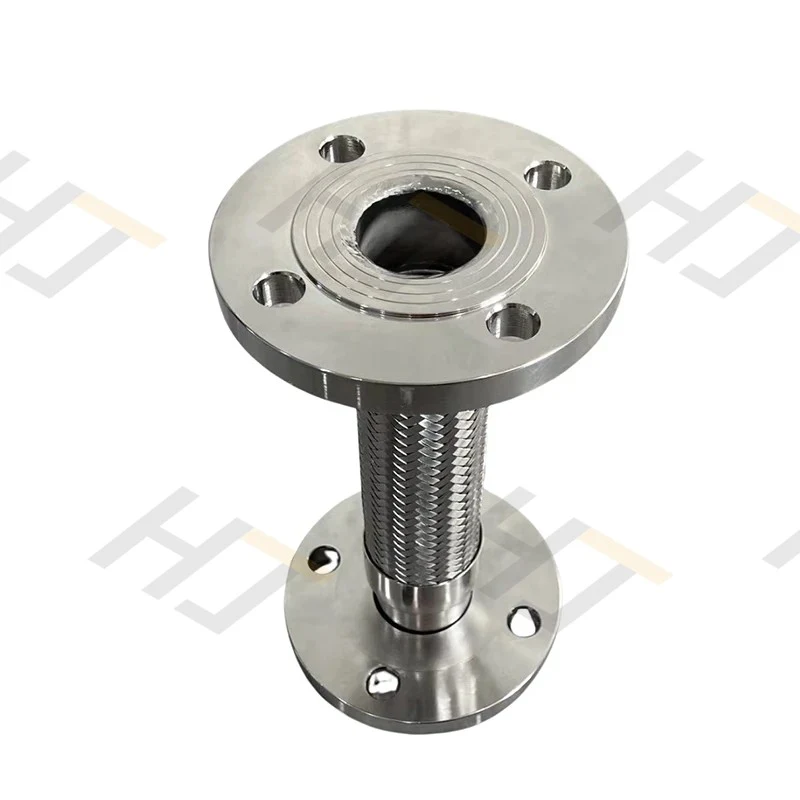

柔性连接的关键，藏在三个部件里

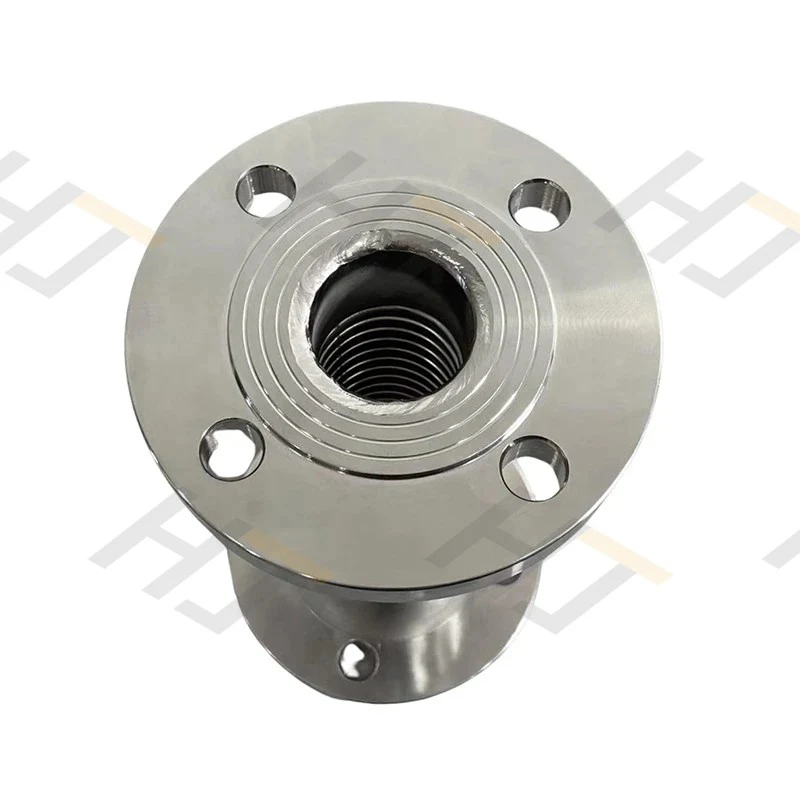

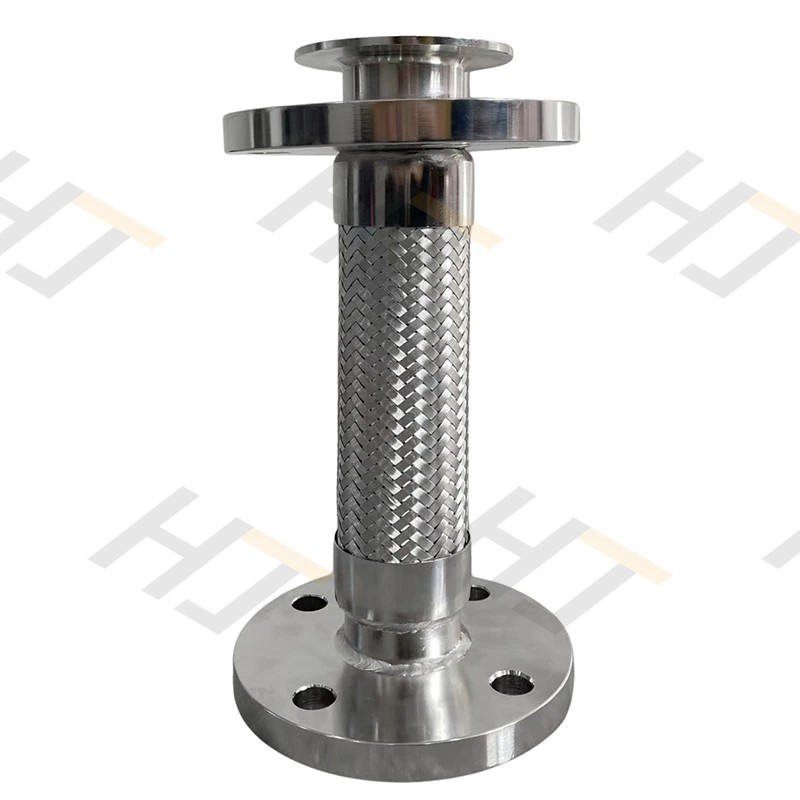

- 01 法兰端接头
- 负责与设备或管线的配对法兰装配。核对的不只是DN，还包括法兰标准、压力等级、孔数、孔距和密封面；两端接口分别核对，才能把连接尺寸与密封配置对应起来。

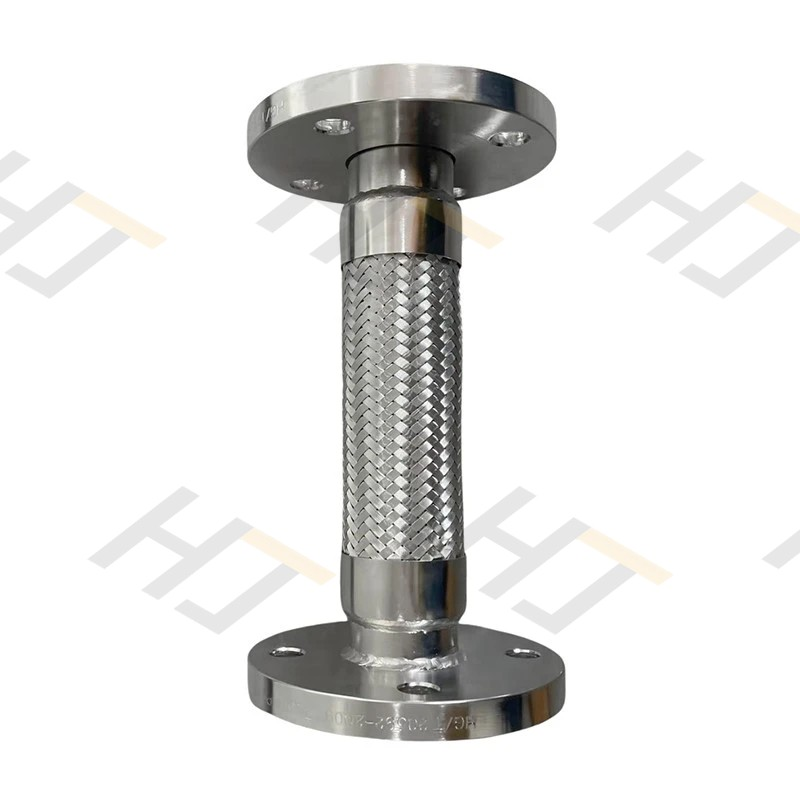

- 02 不锈钢波纹管
- 波纹结构形成柔性管身，为设备振动与管线相对位移提供柔性连接。弯曲半径和运动方式共同决定布置，安装时保留自然弯曲空间，避免把管身拉直绷紧或扭转。
- 03 不锈钢编织网套
- 包覆在波纹管外侧，与本体配合提供承压支撑。规格表将一层与二层网套的最高工作压力分开列出，选压力数据时必须同时对应DN和网套层数。
法兰金属软管怎么选：接口、工况、布置一起核对
先把两端接口说清楚
现场已配好法兰，提供法兰标准、DN、压力等级、孔数与孔距、密封面及两端照片；有图纸时直接提供接口图。相同DN的法兰也可能采用不同连接尺寸，因此两端要分别确认。改造项目还要说明设备接口与管线接口是否一致，以及可用的装配距离。
材料与承压配置跟着实际介质走
把输送介质、运行温度、工作压力、启停或压力波动、试压要求一起提供，再对应波纹管材料、网套层数和端接头配置。SUS304、316L是材料配置选项；具体选哪一种，要结合介质及温度。规格表的本体压力数据与整根软管的法兰、密封配置配套核对。
长度从现场布置确定
记录两端接口的位置、距离和方向，说明管身是安装后固定弯曲，还是运行中反复运动，并提供运动方向、幅度和频率。随后按对应DN读取静态或动态最小弯曲半径，结合端部占用长度和可用空间确定软管总长。最小弯曲半径是弯曲空间的参数，不能直接当作软管长度。
适用场景与安装边界
适用场景
- 泵、压缩机等设备与法兰管线之间的柔性连接，接口和弯曲空间可按资料对应。
- 需要适应设备与管线相对位移的连接位置，运行方式与运动条件明确。
安装边界
- 反复运动读取动态弯曲半径，并一起核对运动方向、幅度和频率。
- 避免扭转、锐角折弯或强行拉伸对口；以轴向热位移为主要任务时，按项目设计对应补偿器。
规格表怎么看：DN50与DN100读表示例
先找DN所在行，再沿同一行读取尺寸、使用状态和网套层数。以下数值直接取自下方JTW本体原表，说明的是读表方法。
DN50：静态与动态弯曲分别看
DN50的内径为49.7mm，波纹管外径62mm，一层网套外径63.6mm。固定布置读取静态最小弯曲半径280mm；反复运动读取动态最小弯曲半径640mm。该行一层网套最高工作压力为3.0MPa，二层为5.0MPa。若现场空间按280mm布置，却实际需要反复运动，应按动态栏重新核对空间与长度。
DN100：口径变大，弯曲空间也随之变化
DN100的内径为101.2mm，波纹管外径119.6mm，一层网套外径121.2mm；静态最小弯曲半径610mm，动态1340mm。一层与二层网套最高工作压力分别为2.5MPa和4.0MPa。选DN100时应读取这一行的数据，并把相应弯曲空间纳入现场布置；整根成品的使用压力仍与端接头、密封及工况共同核对。

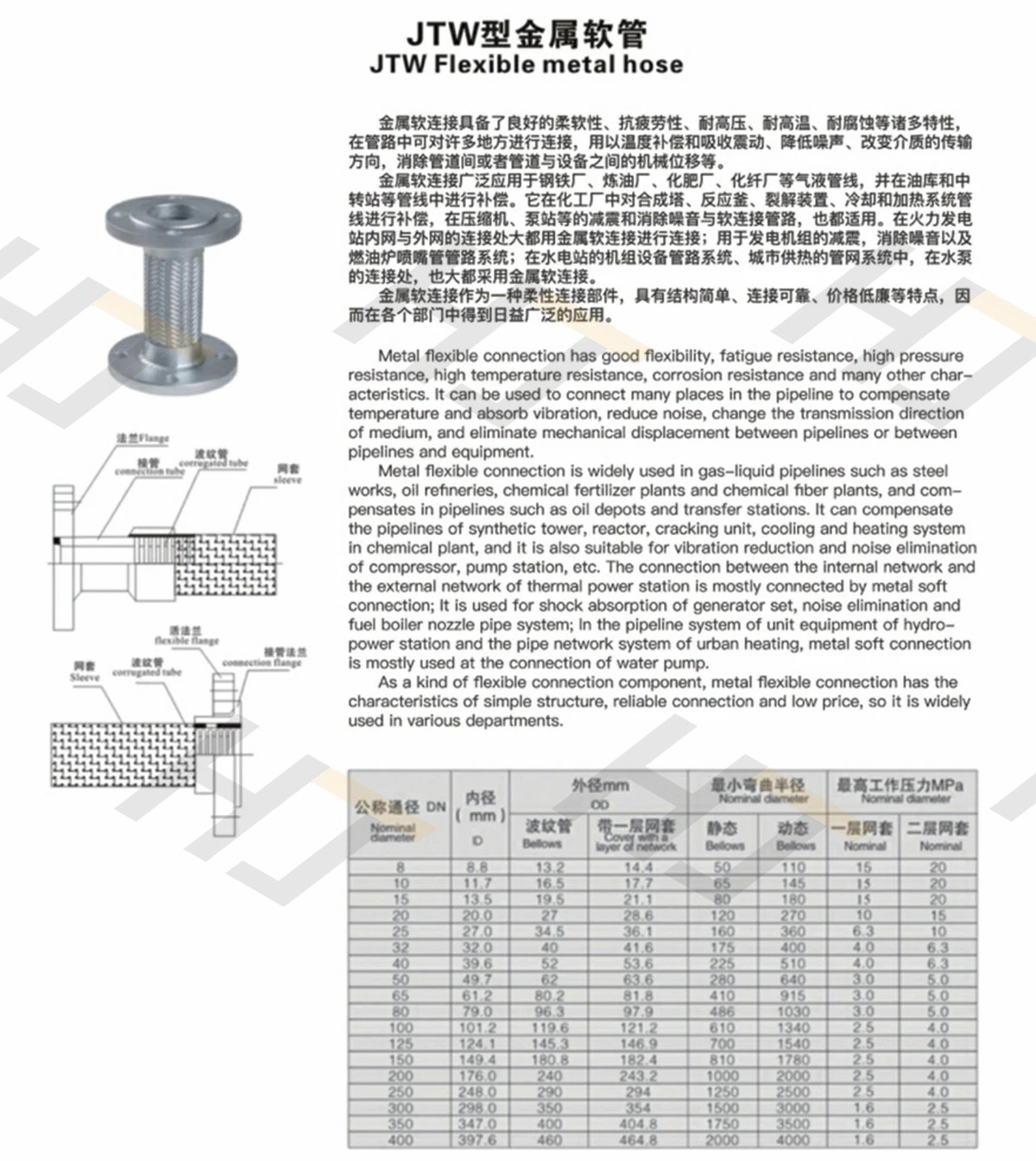

JTW型金属软管完整规格参数
以下为恒佳产品目录中的JTW本体规格表，18个口径逐项列出。尺寸、弯曲半径单位为mm，最高工作压力单位为MPa；压力按DN和网套层数对应。
| DN | 内径（mm） | 波纹管外径（mm） | 一层网套外径（mm） | 静态最小弯曲半径（mm） | 动态最小弯曲半径（mm） | 一层网套最高工作压力（MPa） | 二层网套最高工作压力（MPa） |
|---|---|---|---|---|---|---|---|
| 8 | 8.8 | 13.2 | 14.4 | 50 | 110 | 15 | 20 |
| 10 | 11.7 | 16.5 | 17.7 | 65 | 145 | 15 | 20 |
| 15 | 13.5 | 19.5 | 21.1 | 80 | 180 | 15 | 20 |
| 20 | 20.0 | 27 | 28.6 | 120 | 270 | 10 | 15 |
| 25 | 27.0 | 34.5 | 36.1 | 160 | 360 | 6.3 | 10 |
| 32 | 32.0 | 40 | 41.6 | 175 | 400 | 4.0 | 6.3 |
| 40 | 39.6 | 52 | 53.6 | 225 | 510 | 4.0 | 6.3 |
| 50 | 49.7 | 62 | 63.6 | 280 | 640 | 3.0 | 5.0 |
| 65 | 61.2 | 80.2 | 81.8 | 410 | 915 | 3.0 | 5.0 |
| 80 | 79.0 | 96.3 | 97.9 | 486 | 1030 | 3.0 | 5.0 |
| 100 | 101.2 | 119.6 | 121.2 | 610 | 1340 | 2.5 | 4.0 |
| 125 | 124.1 | 145.3 | 146.9 | 700 | 1540 | 2.5 | 4.0 |
| 150 | 149.4 | 180.8 | 182.4 | 810 | 1780 | 2.5 | 4.0 |
| 200 | 176.0 | 240 | 243.2 | 1000 | 2000 | 2.5 | 4.0 |
| 250 | 248.0 | 290 | 294 | 1250 | 2500 | 2.5 | 4.0 |
| 300 | 298.0 | 350 | 354 | 1500 | 3000 | 1.6 | 2.5 |
| 350 | 347.0 | 400 | 404.8 | 1750 | 3500 | 1.6 | 2.5 |
| 400 | 397.6 | 460 | 464.8 | 2000 | 4000 | 1.6 | 2.5 |
法兰软管、螺纹软管与其他柔性连接怎么分工
| 产品 | 主要选择依据 | 需要提供的关键数据 |
|---|---|---|
| 法兰连接金属软管 | 设备或管线采用法兰接口，需要柔性管段适应振动和相对位移。 | 两端法兰、长度、介质、温压、静态或动态弯曲与可用空间。 |
| 螺纹连接金属软管 | 设备或支管采用螺纹接口；重点核对螺纹规格与密封形式。 | 内外螺纹、接口图、装配长度及工况，避免把拧紧扭矩传给软管。 |
| KXT单球体橡胶接头 | 设备与管道之间需要橡胶柔性连接，按型号核对振动隔离及允许位移。 | 胶料与介质、温压、接口、位移和支撑限位条件。 |
| 波纹补偿器 | 系统任务以吸收经计算的轴向、横向或角向位移为主。 | 位移计算、温压、循环条件、固定点与导向，交由项目设计对应型号。 |
不同产品分别承担连接与位移任务。需要进一步比较时，查看橡胶软接头、金属软管与波纹补偿器的选型区别；金属软管的整体配置可查看金属软管产品介绍。
使用与安装说明：把柔性留给管身
- 安装前核对实物与接口。对照配置资料检查DN、装配长度、法兰连接尺寸和密封配置，查看管身及网套是否有影响装配的损伤。
- 先找正管线，再装软管。两端接口按设计位置对正，保留管身自然形态；强行拉伸对口会改变原定布置并让连接持续受力。
- 保持弯曲方向，避免扭转。安装与紧固时保护软管本体，避免将端接头的拧紧扭矩传到波纹管，也避免锐角折弯。
- 给动态使用留足空间。按动态栏核对最小弯曲半径，并检查运动范围内是否碰擦周边构件；动态使用应结合运动方向与循环条件确定布置。
- 完成连接后检查密封。按项目要求检查连接和密封，试验条件与产品配置对应，记录产品型号、材料、接口及安装资料，方便后续检查与更换。
现场长度或弯曲空间拿不准时，提供两端接口图、尺寸和运动示意。恒佳据此对接软管配置，型号、长度与报价一次说清。
