产品说明
JTW本体与风机盘管接头分别读表
金属软管的波纹管、网套与两端接头共同组成完整组件。以下两张目录表分别对应JTW金属软管本体和风机盘管接头；选择时先确定产品与接口，再读取对应规格，不能把两张表拼成一套通用参数。
JTW型金属软管本体规格
本体表覆盖DN8–DN400，尺寸与弯曲半径单位为mm，压力单位为MPa。按同一DN行分别读取一层、二层网套压力及静态、动态最小弯曲半径。表中本体压力不能直接作为带法兰或螺纹端接头的整根组件额定压力；组件还须核对端接头、连接工艺、介质与工作温度。
表格可左右滑动查看全部列
| 公称通径 DN | 内径 ID（mm） | 外径 波纹管（mm） | 外径 带一层网套（mm） | 最小弯曲半径 静态（mm） | 最小弯曲半径 动态（mm） | 最高工作压力 一层网套（MPa） | 最高工作压力 二层网套（MPa） |
|---|---|---|---|---|---|---|---|
| 8 | 8.8 | 13.2 | 14.4 | 50 | 110 | 15 | 20 |
| 10 | 11.7 | 16.5 | 17.7 | 65 | 145 | 15 | 20 |
| 15 | 13.5 | 19.5 | 21.1 | 80 | 180 | 15 | 20 |
| 20 | 20.0 | 27 | 28.6 | 120 | 270 | 10 | 15 |
| 25 | 27.0 | 34.5 | 36.1 | 160 | 360 | 6.3 | 10 |
| 32 | 32.0 | 40 | 41.6 | 175 | 400 | 4.0 | 6.3 |
| 40 | 39.6 | 52 | 53.6 | 225 | 510 | 4.0 | 6.3 |
| 50 | 49.7 | 62 | 63.6 | 280 | 640 | 3.0 | 5.0 |
| 65 | 61.2 | 80.2 | 81.8 | 410 | 915 | 3.0 | 5.0 |
| 80 | 79.0 | 96.3 | 97.9 | 486 | 1030 | 3.0 | 5.0 |
| 100 | 101.2 | 119.6 | 121.2 | 610 | 1340 | 2.5 | 4.0 |
| 125 | 124.1 | 145.3 | 146.9 | 700 | 1540 | 2.5 | 4.0 |
| 150 | 149.4 | 180.8 | 182.4 | 810 | 1780 | 2.5 | 4.0 |
| 200 | 176.0 | 240 | 243.2 | 1000 | 2000 | 2.5 | 4.0 |
| 250 | 248.0 | 290 | 294 | 1250 | 2500 | 2.5 | 4.0 |
| 300 | 298.0 | 350 | 354 | 1500 | 3000 | 1.6 | 2.5 |
| 350 | 347.0 | 400 | 404.8 | 1750 | 3500 | 1.6 | 2.5 |
| 400 | 397.6 | 460 | 464.8 | 2000 | 4000 | 1.6 | 2.5 |
风机盘管接头独立样本
下表仅对应风机盘管接头（空调软管接头），列出DN15–DN65的长度、压缩、伸长、横向位移与偏转角。该表的长度和位移不能移用于上面的JTW本体或其他长度的金属软管。
表格可左右滑动查看全部列
| 公称通径 DN | 长度 L（mm） | 轴向压缩（mm） | 轴向伸长（mm） | 横向位移（mm） | 偏转角度（α₁+α₂）° |
|---|---|---|---|---|---|
| 15 | 280 | 10 | 5 | 20 | 45 |
| 20 | 280 | 10 | 5 | 20 | 45 |
| 25 | 280 | 10 | 5 | 20 | 45 |
| 32 | 280 | 10 | 5 | 20 | 45 |
| 40 | 300 | 10 | 5 | 20 | 45 |
| 50 | 300 | 10 | 5 | 20 | 45 |
| 65 | 300 | 10 | 5 | 20 | 45 |
- 目录材质说明为SUS304不锈钢。介质适配、清洗条件、工作温度与压力应结合具体材料和总成资料确认；不能仅凭“不锈钢”或本体表中的压力上限确定整根组件的使用条件。

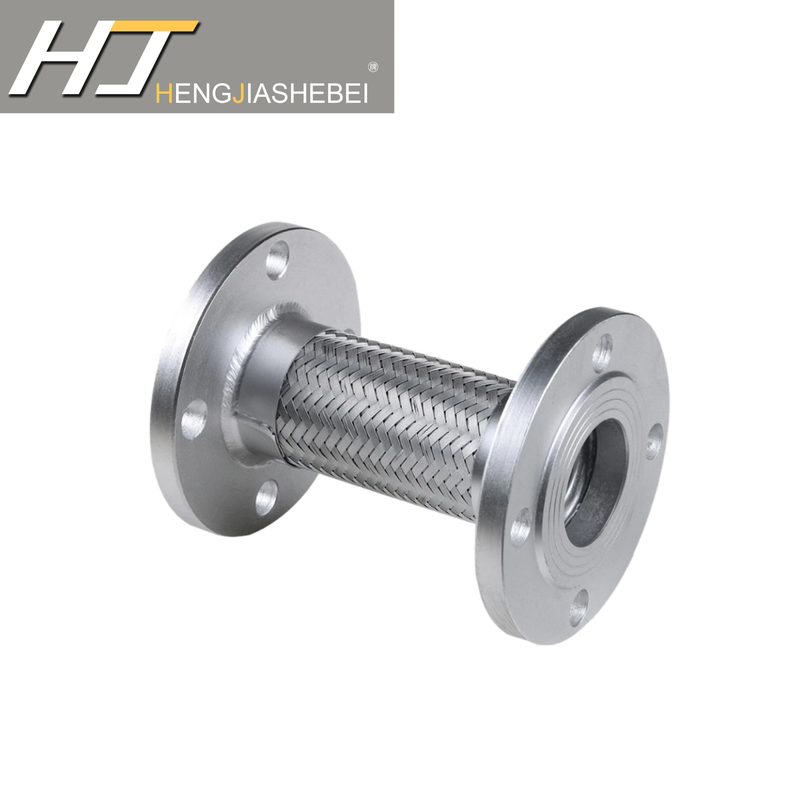

- JTW 金属软管内管为螺旋形或环形薄壁不锈钢波纹管，外层网套由不锈钢丝或钢带编织而成，两端接头或法兰与客户管道相配。
按连接方式进入独立产品页
法兰连接金属软管核对配对法兰、密封面和装配长度；螺纹连接金属软管核对牙型、内外丝和密封方式。松套／活套法兰金属软管用于需要调整配对孔位的法兰连接。长度、网套与弯曲布置由各自工况确定，法兰可转动或滑动不等于软管允许承受扭转。
结构区别与关联选型
金属软管由金属波纹管、编织网套和端部接头组成，用于设备与管线之间的柔性连接。法兰型按配对法兰、孔距与密封面核对，螺纹型按牙型、内外丝和密封方式核对。长度须结合安装空间、弯曲方向及运动状态确定，不能用扭转或强拉来对口。
- KXT/JGD 可曲挠单球体橡胶接头：对照该结构的接口、长度与选型资料。
- 轴向内压式波纹补偿器：对照该结构的接口、长度与选型资料。
金属软管、橡胶软管、橡胶软接头：别按名字买
三样东西常被混着搜，但用途完全不同：金属软管是金属材质的挠性管段，耐高温高压与腐蚀介质，本页产品即是；橡胶软管（胶管）是橡胶材质的输送管体，多用于液压系统；橡胶软接头不是管，是装在两片法兰之间起减振、降噪、补偿位移作用的管道连接件。按名字下单容易买错整批，按”介质＋温度＋压力＋要管体还是要连接件”四问对号入座即可。拿不准把工况发给恒佳核对，检测资料可按需沟通提供。
