轴向内压式波纹补偿器首先以管段热位移计算值确定所需轴向补偿量，再按同一型号、DN、波数和压力温度条件读取产品表，核对安装长度与接口。内压会产生压力推力，固定支架、导向间距和预变形由系统设计确定；不能只按‘补偿量30–300mm’或单一材料温度范围下单，也不能把轴向元件当横向或角向补偿器。

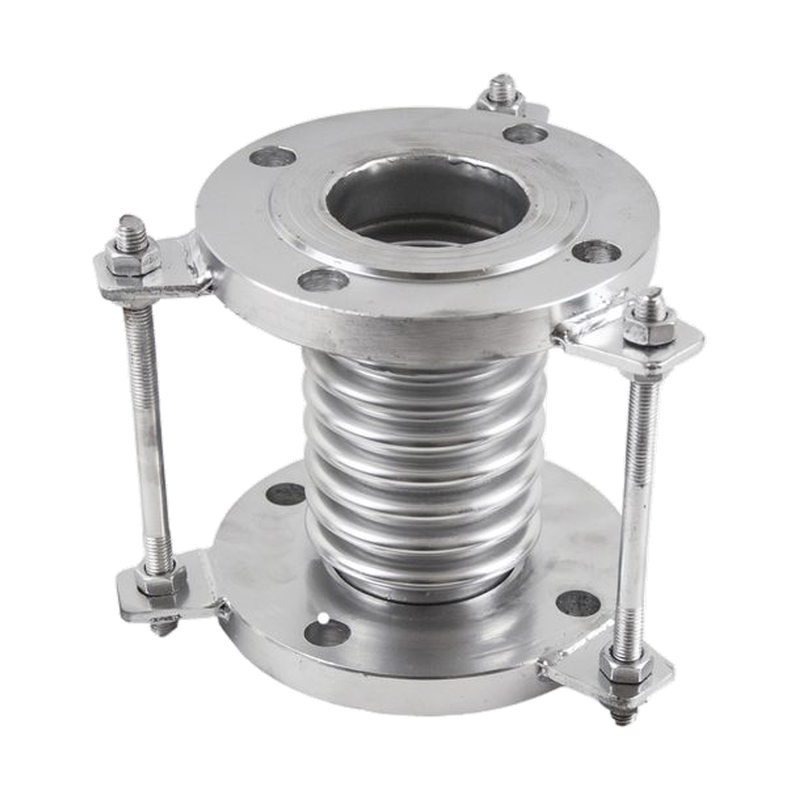

轴向内压式波纹补偿器利用不锈钢波纹管弹性变形吸收管道轴向热位移，结构紧凑、补偿量大，是热力与长输管线的核心补偿元件。
JDZ轴向波纹补偿器通过金属波纹结构承担设计指定的轴向补偿任务，选型围绕轴向位移、工作压力、温度、接口及固定导向条件展开。金属软管的长度与弯曲布置按柔性连接任务选择，不能将两者的位移参数相互套用。
| 公称通径 | 按具体型号与技术表核对 |
|---|---|
| 工作压力 | 按DN、波数、材料、温度及总成资料确认 |
| 波纹管材质 | SUS304 / SUS316L，具体配置按介质与订单确认 |
| 补偿量 | 以管段计算位移及对应型号表为准 |
| 适用温度 | 与材料、压力及具体结构共同确认 |
| 连接形式 | 法兰 / 焊接，按接口图纸确认 |
吸收轴向热位移，保护管网
波纹多层成型，承压与柔性兼顾
导流筒设计，介质冲刷小
可按位移量定制波数
提供口径、压力、介质、温度、连接材质与数量，厂家按配置核算报价。
轴向内压式波纹补偿器首先以管段热位移计算值确定所需轴向补偿量，再按同一型号、DN、波数和压力温度条件读取产品表，核对安装长度与接口。内压会产生压力推力，固定支架、导向间距和预变形由系统设计确定；不能只按‘补偿量30–300mm’或单一材料温度范围下单，也不能把轴向元件当横向或角向补偿器。
根据介质成分、温度、压力和腐蚀条件选择材料并核对设计标准。304与316L不是单凭‘腐蚀更强’就能互换，整件允许温度和压力需对应型号资料。
由管段热膨胀计算及安装温度确定所需轴向位移，再按同一型号的DN、波数、压力温度条件核对允许补偿值；固定和导向同时设计。
