产品说明

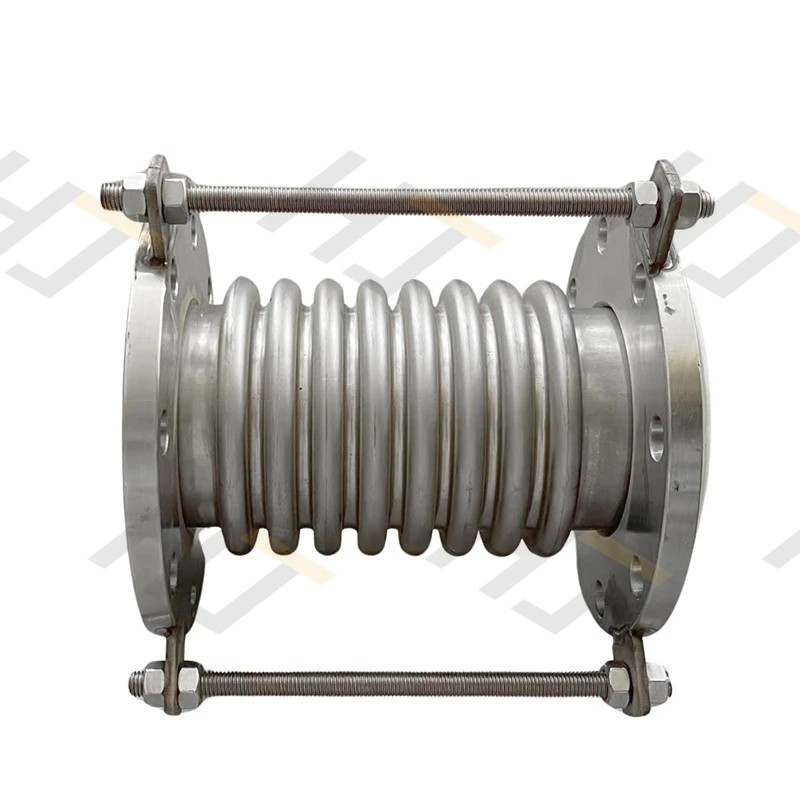

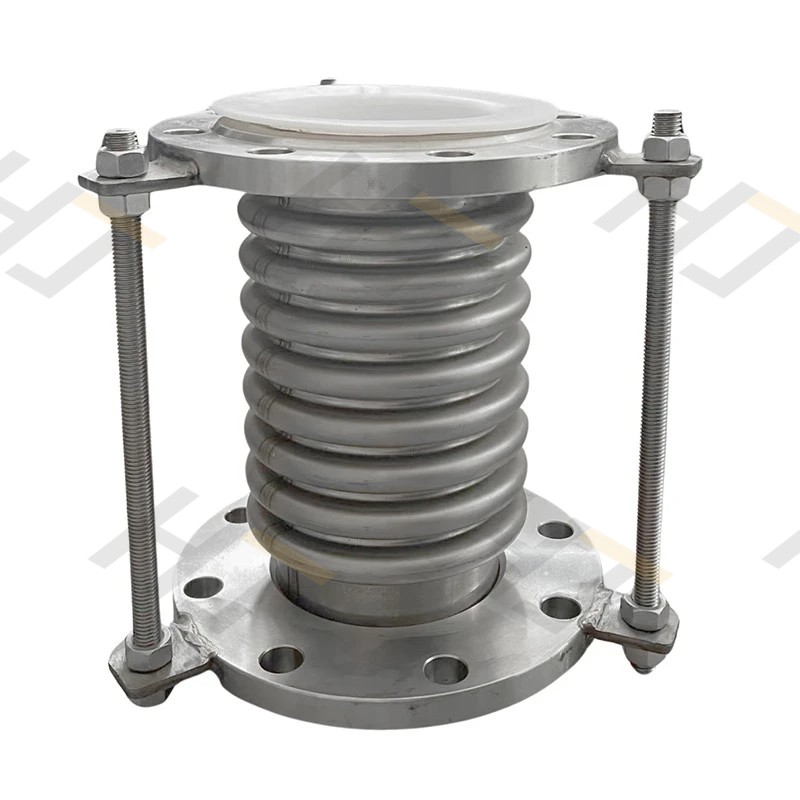

接液材料与金属补偿结构一起配置

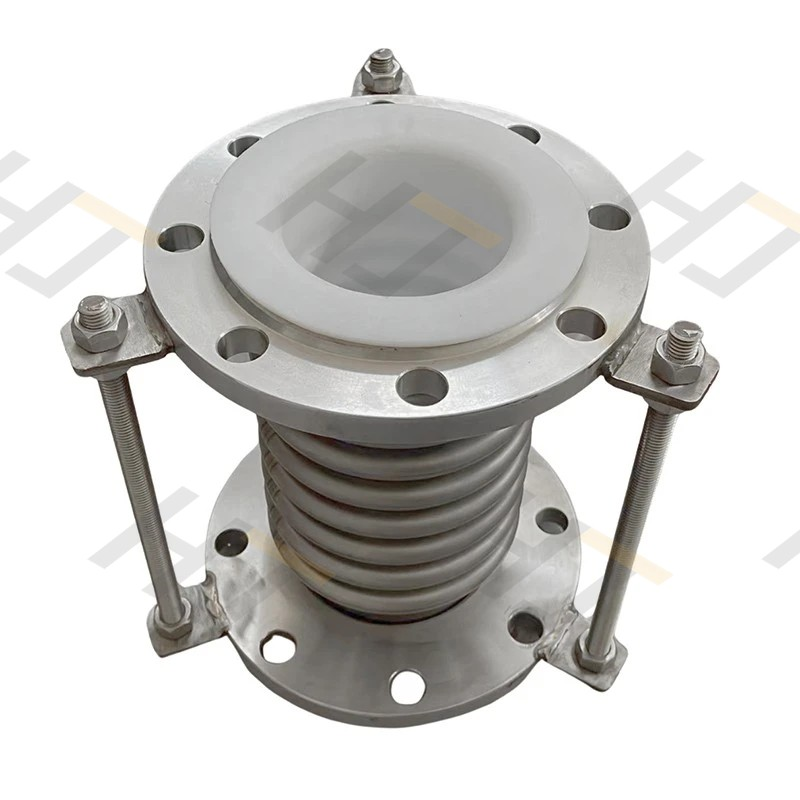

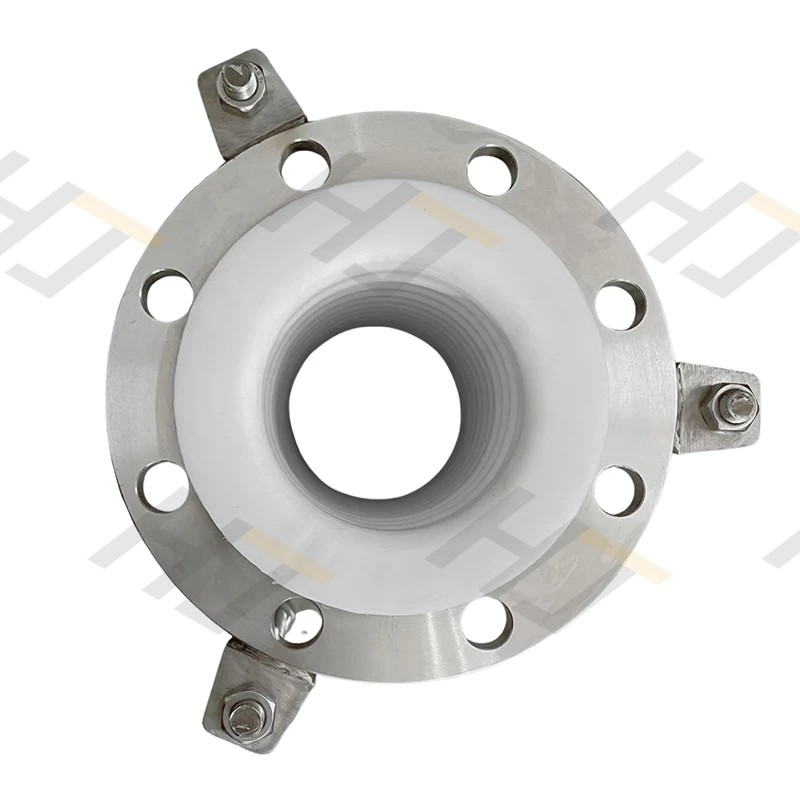

PTFE内衬服务接液要求，金属波纹外体提供结构配合。选型从介质成分和浓度开始，同时确定温度、压力、补偿方向及管线固定导向。内衬材料名称不能代替整件装配的额定条件。

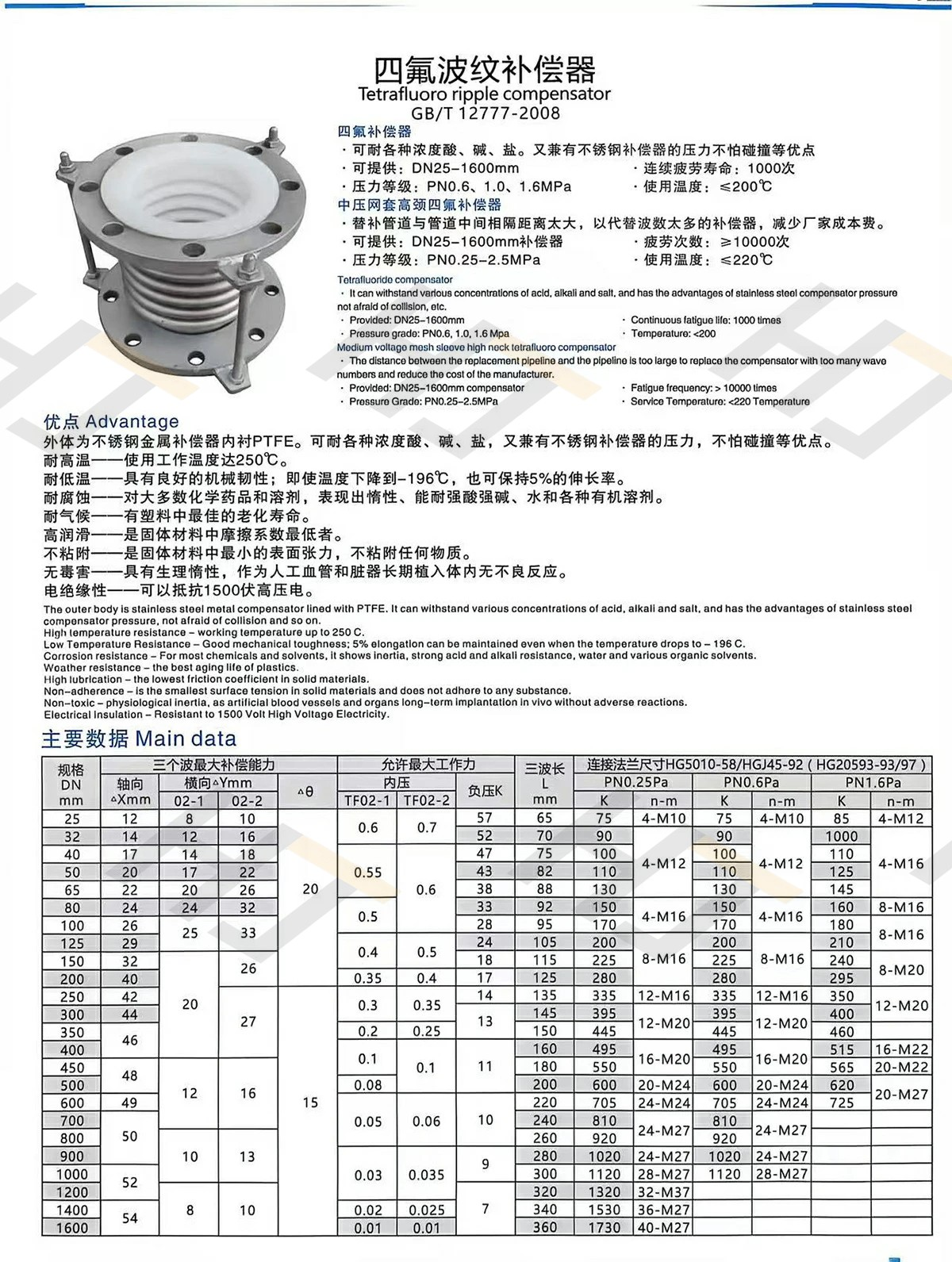

原资料同时列常规四氟补偿器与中压预颈类别的介绍；下表只转写其“三个波”主数据，不把不同类别的概述温度和压力拼到同一件产品上。
DN100读表示例：法兰档位不是本体压力
DN100原表三波长95mm、轴向补偿26mm。TF02-1允许最大工作压力0.5MPa，TF02-2为0.6MPa。法兰连接尺寸栏另列PN0.25、PN0.6、PN1.6版本；有PN1.6连接孔距不代表本体可按1.6MPa使用。
DN300原表三波长145mm、轴向补偿44mm，TF02-1压力0.3MPa、TF02-2为0.35MPa。随着口径变化需要逐行读表，最终装配连同内衬、法兰和工况确认。
| DN | 三波长（mm） | 轴向补偿（mm） | TF02-1最大工作压力（MPa） | TF02-2最大工作压力（MPa） |
|---|---|---|---|---|
| 25 | 65 | 12 | 0.6 | 0.7 |
| 32 | 70 | 14 | 0.6 | 0.7 |
| 40 | 75 | 17 | 0.55 | 0.6 |
| 50 | 82 | 20 | 0.55 | 0.6 |
| 65 | 88 | 22 | 0.55 | 0.6 |
| 80 | 92 | 24 | 0.5 | 0.6 |
| 100 | 95 | 26 | 0.5 | 0.6 |
| 125 | 105 | 29 | 0.4 | 0.5 |
| 150 | 115 | 32 | 0.4 | 0.5 |
| 200 | 125 | 40 | 0.35 | 0.4 |
| 250 | 135 | 42 | 0.3 | 0.35 |
| 300 | 145 | 44 | 0.3 | 0.35 |
| 350 | 150 | 46 | 0.2 | 0.25 |
| 400 | 160 | 46 | 0.1 | 0.1 |
| 450 | 180 | 48 | 0.1 | 0.1 |
| 500 | 200 | 48 | 0.08 | 0.1 |
| 600 | 220 | 49 | 0.05 | 0.06 |
| 700 | 240 | 50 | 0.05 | 0.06 |
| 800 | 260 | 50 | 0.05 | 0.06 |
| 900 | 280 | 52 | 0.03 | 0.035 |
| 1000 | 300 | 52 | 0.03 | 0.035 |
| 1200 | 320 | 52 | 0.03 | 0.035 |
| 1400 | 340 | 54 | 0.02 | 0.025 |
| 1600 | 360 | 54 | 0.01 | 0.01 |
相近产品怎么选
安装与询价：把接口和工况一次说清
- 确认介质成分、浓度、温度、压力及DN。
- 按同一类别核对长度、补偿量、法兰与负压条件。
- 按管线设计设置固定和导向，避免扭转内衬或强行对口。
- 询价提交安装图、法兰资料、位移方向、数量和检验文件要求。
- 注明TF02-1／TF02-2资料类别或由厂家按工况核对。
