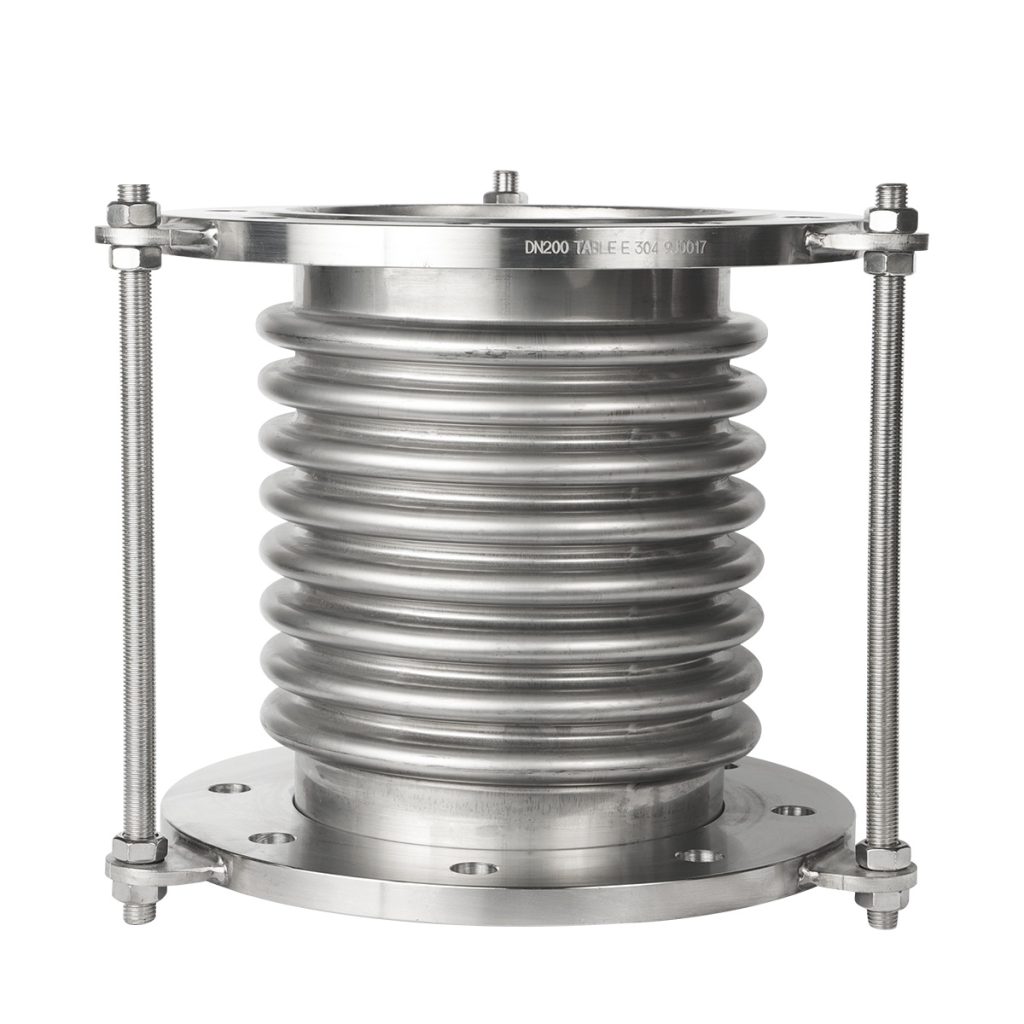

JDZ轴向内压式波纹补偿器：热位移核对方法与参数表

直接结论：轴向补偿器只能在设计的位移方向和约束条件下工作，不能承担未设计的横向或扭转载荷。

结构特点

• 温度、压力和介质适用性需按对应波纹管材质、压力等级与型号资料核对；
• 法兰连接与接管（焊接）连接两种形式；
• 波数、补偿量与刚度应按表中同一口径和压力组合核对，不能只增加波数。

规格参数表

1. 表中各压力等级下数值为”轴向补偿量mm/刚度N/mm”；长度为法兰连接与接管连接两种形式，斜杠前后对应不同结构长度。

选型与安装要点

• 热伸长量 ΔL=α·L·Δt（钢 α≈0.012mm/m·℃），按计算值选补偿量并预留 20% 余量；
• 内压式需按 4D/14D 规则设置导向支架；
• 高温工况注意压力-温度折减。

采购决策补充：把页面结论放回当前项目

阅读“波纹补偿器”时，应把页面结论逐项放回当前项目，核对介质、压力、温度、位移方向与计算值、循环条件、接口、固定点和导向条件；未知项应明确标为待确认，不能用同名产品、相邻口径或其他项目经验补齐。

下单前的停止条件与资料交接

当介质、压力、温度、位移方向与计算值、循环条件、接口、固定点和导向条件中仍有影响选型或安装的空项时，还不能直接下单。应提交工况表、图纸或现场照片、数量及项目文件，由双方把型号、接口、尺寸和资料边界书面确认后再锁单。
