JDZ型轴向内压式波纹补偿器

金属波纹柔性补偿，法兰与拉杆按安装要求配套。恒佳JDZ波纹补偿器提供DN32–DN1000目录尺寸、五档压力下的轴向补偿与刚度数据，按管线温压、位移和长度对接选型与报价。

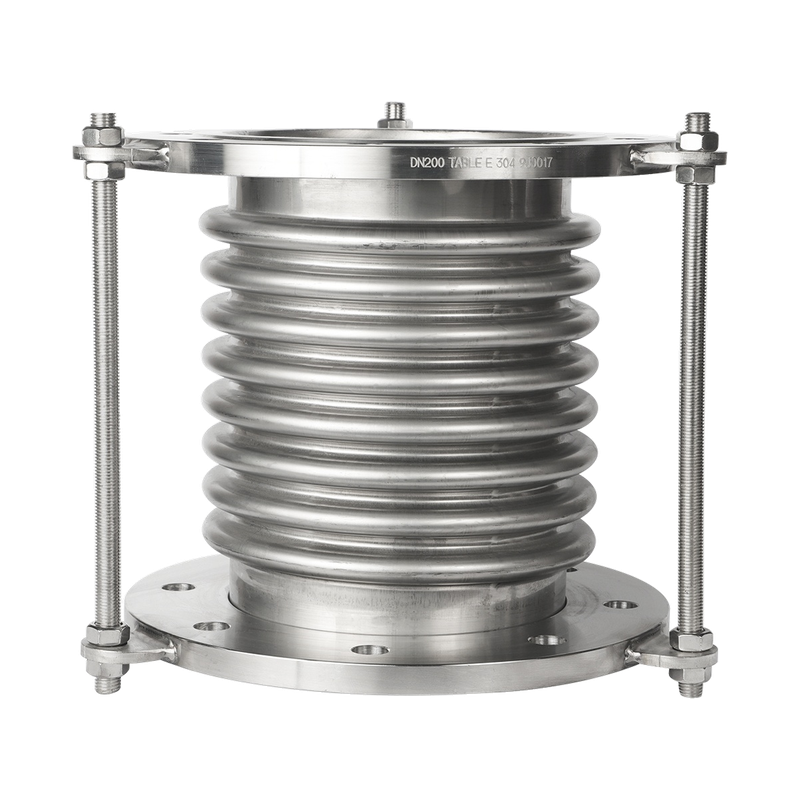

JDZ型轴向内压式波纹补偿器 · 整体外观
JDZ型轴向内压式波纹补偿器 · 整体外观

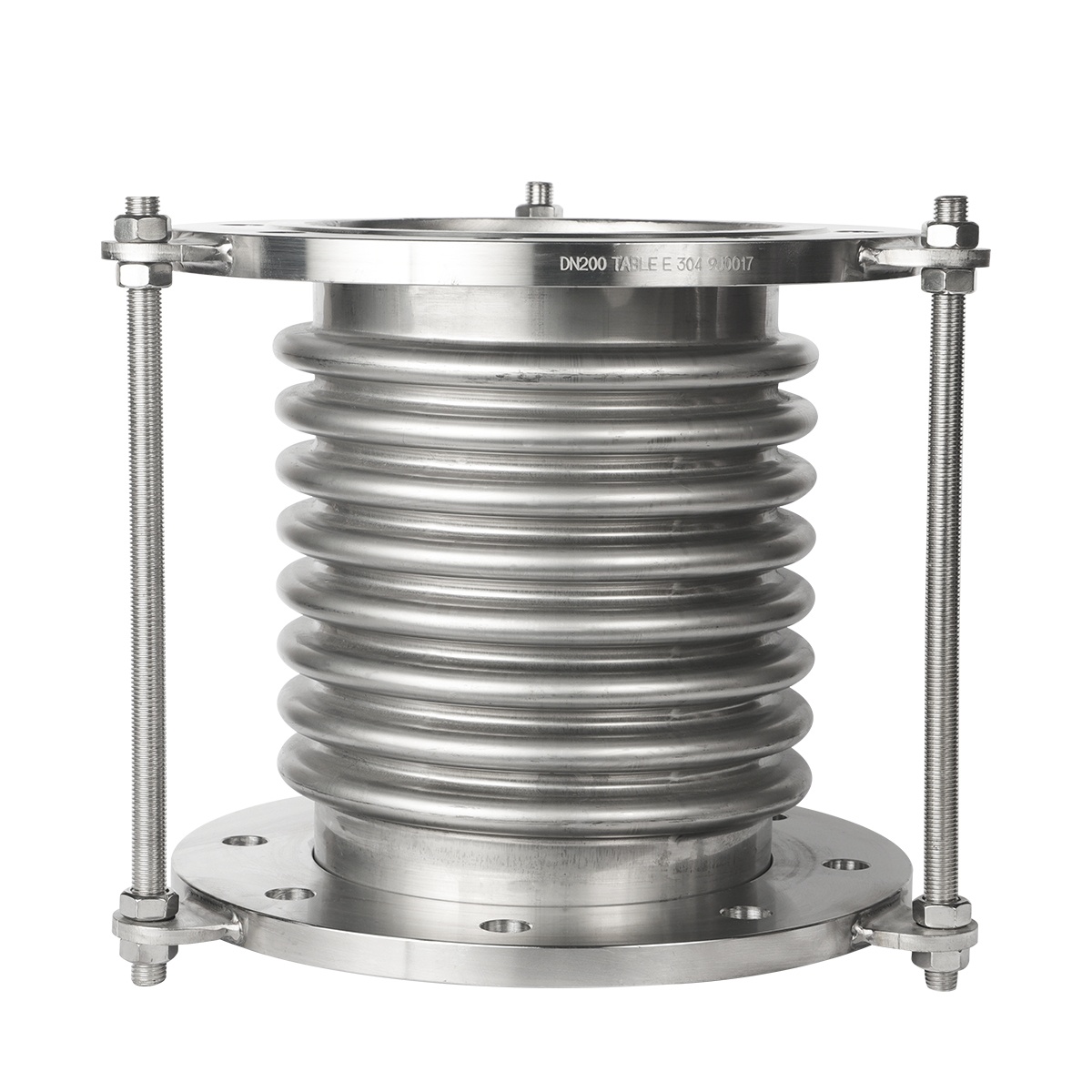

JDZ型轴向内压式波纹补偿器 · 另一侧外观
JDZ型轴向内压式波纹补偿器 · 另一侧外观
JDZ型轴向内压式波纹补偿器 · 接口视角
JDZ型轴向内压式波纹补偿器 · 接口视角
JDZ型轴向内压式波纹补偿器 · 局部细节
JDZ型轴向内压式波纹补偿器 · 局部细节

点击图片查看细节

产品型号
JDZ
目录型号
JDZ
目录口径
DN32–DN1000
连接配置
法兰或接管，按装配图
获取选型与报价 电话咨询 15515958518

JDZ轴向波纹补偿器压力栏的补偿量和刚度怎么读？

JDZ波纹补偿器由波纹管、端部法兰或接管及相应装配部件组成。厂家资料按DN32–DN1000、波数和0.25/0.6/1.0/1.6/2.5MPa栏列出补偿与刚度组合；DN100六波在1.6MPa栏为轴向补偿35mm、刚度93N/mm。选型提供口径、工作温压、轴向位移、安装长度及接口尺寸，并核对固定导向和管线支撑。压力栏中的斜杠是补偿量与刚度组合，法兰和接管长度按对应装配图选择。

产品说明

法兰、波纹管与拉杆配套

波纹管提供轴向柔性补偿，两端法兰完成管段连接，拉杆布置按装配要求确定。提供热位移、口径与安装空间，即可核对波数、长度和配套接口。

DN100怎样按压力栏读表

DN100六波原表在1.6MPa栏记录35/93，分别是轴向补偿量35mm与刚度93N/mm；最大外径304mm、有效面积121cm²。压力等级、波数和长度组合须在同一行核对。

JDZ厂家目录：压力栏为轴向补偿量mm／刚度N/mm，长度与外径mm、有效面积cm²
DN 波数 0.25MPa 0.6MPa 1.0MPa 1.6MPa 2.5MPa 有效面积cm² 最大外径mm 法兰JZ/F长度mm 接管JZ/J长度mm
32 8 25/21 22/26 20/26 18/63 — 16 225 160/250 264/280
32 16 50/11 46/14 41/14 36/32 — 16 225 224/291 316/321
40 8 25/28 22/44 20/44 18/89 15/98 23 244 164/259 269/289
40 16 50/14 46/22 41/22 36/45 31/47 23 244 230/304 319/334
50 8 25/30 22/51 20/70 18/70 15/106 37 259 172/276 282/306
50 16 50/16 46/26 41/35 36/35 31/55 37 259 240/342 347/372
65 8 33/28 30/35 26/44 22/55 15/138 55 270 215/294 300/322
65 12 42/16 38/22 38/32 34/40 31/70 55 270 260/334 340/362
80 8 40/20 36/26 34/33 28/41 19/68 81 284 240/338 344/366
80 10 53/14 49/17 49/21 43/26 29/50 81 284 270/368 374/390
100 6 45/47 45/60 40/75 35/93 25/54 121 304 235/317 323/345
100 10 76/26 74/32 64/40 57/50 38/33 121 304 305/381 387/409
125 5 48/38 42/47 38/59 34/74 29/117 180 334 282/314 316/342
125 9 85/23 77/29 66/36 58/45 49/63 180 334 382/386 388/414
150 5 49/42 44/50 40/62 34/78 29/92 257 364 282/339 338/367
150 8 79/34 71/43 64/51 54/59 50/56 257 364 356/399 402/427
200 4 52/49 46/55 42/68 38/78 29/97 479 442 280/348 348/372
200 6 73/31 65/44 59/52 53/58 46/65 479 442 340/402 402/426
250 4 72/30 65/34 59/42 52/45 34/111 769 507 315/379 415/379
250 6 108/16 97/21 87/35 79/39 48/78 769 507 393/459 493/399
300 4 72/51 65/55 59/59 52/65 47/55 1105 562 366/427 466/467
300 6 108/32 97/35 87/37 79/41 71/47 1105 562 464/525 564/565
350 4 72/58 65/62 59/67 52/74 47/71 1307 622 397/452 497/492
350 6 108/38 97/41 87/44 79/48 71/45 1307 622 509/564 609/604
400 4 72/54 65/58 59/62 52/68 47/81 1611 700 412/478 512/518
400 6 108/36 97/39 87/43 79/47 71/47 1611 700 522/588 622/628
450 4 108/32 97/35 87/37 79/41 71/75 1972 760 403/498 503/523
450 6 162/20 145/22 131/23 118/25 71/52 1972 760 503/658 603/648
500 4 108/59 97/64 87/68 79/75 71/45 2445 835 431/523 531/554
500 6 162/34 145/37 131/39 118/43 106/28 2445 835 531/665 631/742
600 4 108/74 97/80 87/85 79/94 71/82 3534 980 478/548 578/588
600 6 162/42 145/45 131/49 118/53 106/48 3534 980 658/679 758/781
700 4 108/67 97/72 87/77 79/85 71/103 4717 1110 490 590
700 6 162/42 145/45 131/49 118/53 106/60 4717 1110 690 790
800 4 120/88 108/95 102/102 94/112 71/95 5822 1265 502 602
800 6 183/67 164/72 156/77 144/85 106/60 5822 1265 610 710
900 4 120/84 108/90 102/97 94/107 82/123 7620 1186 698 —
900 6 183/60 164/65 156/69 144/76 125/93 7620 1186 850 —
1000 4 120/91 108/98 102/105 94/116 82/117 9043 1286 692 —
1000 6 183/59 164/65 156/71 144/81 125/84 9043 1286 855 —

安装与询价

管线设计同时安排固定、导向和支撑。安装按轴线对口，避免扭转波纹管和用补偿器强拉管线。

询价提供DN、工作压力、介质温度、位移、安装长度、波数和法兰孔位。原表斜杠并列长度按具体装配图对应，原表空白保持空白，不推算缺项。

图纸与使用资料

查看对应目录图纸、规格与说明

详细规格

JDZ型轴向内压式波纹补偿器详细规格
目录型号JDZ
目录口径DN32–DN1000
连接配置法兰或接管，按装配图
配套条件波数、压力、长度、固定和导向

产品特点

金属波纹柔性补偿，法兰与拉杆按安装要求配套。

应用领域

  • 轴向位移、固定点、导向和安装预变形已由项目确认的管线

工况与选型

适用场景

  • 轴向位移、固定点、导向和安装预变形已由项目确认的管线

选型要点

  • 要求承担横向、角向、扭转或未约束压力推力的场景

报价影响因素

  • 介质、温度、压力、口径、安装长度和接口资料
  • 数量、图纸及交付要求

提供口径、压力、介质、温度、连接材质与数量，厂家按配置核算报价。

常见问题

压力栏35/93是什么意思？

在DN100六波1.6MPa栏中，35是轴向补偿量mm，93是刚度N/mm。

波数越多补偿量就越大吗？

在对应口径与压力的同一资料版本中读表，同时比较长度和刚度，不能只按波数判定装配性能。

法兰和接管长度能混用吗？

它们是不同连接配置，按对应栏和装配图核对，不互相替代。

JDZ轴向波纹补偿器压力栏的补偿量和刚度怎么读？

JDZ波纹补偿器由波纹管、端部法兰或接管及相应装配部件组成。厂家资料按DN32–DN1000、波数和0.25/0.6/1.0/1.6/2.5MPa栏列出补偿与刚度组合；DN100六波在1.6MPa栏为轴向补偿35mm、刚度93N/mm。选型提供口径、工作温压、轴向位移、安装长度及接口尺寸，并核对固定导向和管线支撑。压力栏中的斜杠是补偿量与刚度组合，法兰和接管长度按对应装配图选择。
