金属软管选型要同时核对介质、温度、压力、弯曲、振动、长度和接头形式。
直接结论：金属软管选型要同时核对介质、温度、压力、弯曲、振动、长度和接头形式。
结构特点
- 柔性、疲劳、温度和腐蚀适用性应按波纹管、网套材质及工况核对；
- 不得仅按材料名称推断寿命，应核对循环弯曲、振动、压力与介质；
- 一层/二层网套对应不同压力等级；
- 具体介质适用性、弯曲和振动条件需随接头形式及型号资料确认。
规格参数表
表格可左右滑动查看全部列
| 公称通径 DN | 内径 ID（mm） | 外径 波纹管（mm） | 外径 带一层网套（mm） | 最小弯曲半径 静态（mm） | 最小弯曲半径 动态（mm） | 最高工作压力 一层网套（MPa） | 最高工作压力 二层网套（MPa） |
|---|---|---|---|---|---|---|---|
| 8 | 8.8 | 13.2 | 14.4 | 50 | 110 | 15 | 20 |
| 10 | 11.7 | 16.5 | 17.7 | 65 | 145 | 15 | 20 |
| 15 | 13.5 | 19.5 | 21.1 | 80 | 180 | 15 | 20 |
| 20 | 20.0 | 27 | 28.6 | 120 | 270 | 10 | 15 |
| 25 | 27.0 | 34.5 | 36.1 | 160 | 360 | 6.3 | 10 |
| 32 | 32.0 | 40 | 41.6 | 175 | 400 | 4.0 | 6.3 |
| 40 | 39.6 | 52 | 53.6 | 225 | 510 | 4.0 | 6.3 |
| 50 | 49.7 | 62 | 63.6 | 280 | 640 | 3.0 | 5.0 |
| 65 | 61.2 | 80.2 | 81.8 | 410 | 915 | 3.0 | 5.0 |
| 80 | 79.0 | 96.3 | 97.9 | 486 | 1030 | 3.0 | 5.0 |
| 100 | 101.2 | 119.6 | 121.2 | 610 | 1340 | 2.5 | 4.0 |
| 125 | 124.1 | 145.3 | 146.9 | 700 | 1540 | 2.5 | 4.0 |
| 150 | 149.4 | 180.8 | 182.4 | 810 | 1780 | 2.5 | 4.0 |
| 200 | 176.0 | 240 | 243.2 | 1000 | 2000 | 2.5 | 4.0 |
| 250 | 248.0 | 290 | 294 | 1250 | 2500 | 2.5 | 4.0 |
| 300 | 298.0 | 350 | 354 | 1500 | 3000 | 1.6 | 2.5 |
| 350 | 347.0 | 400 | 404.8 | 1750 | 3500 | 1.6 | 2.5 |
| 400 | 397.6 | 460 | 464.8 | 2000 | 4000 | 1.6 | 2.5 |
表格可左右滑动查看全部列
| 公称通径 DN | 长度 L（mm） | 轴向压缩（mm） | 轴向伸长（mm） | 横向位移（mm） | 偏转角度（α₁+α₂）° |
|---|---|---|---|---|---|
| 15 | 280 | 10 | 5 | 20 | 45 |
| 20 | 280 | 10 | 5 | 20 | 45 |
| 25 | 280 | 10 | 5 | 20 | 45 |
| 32 | 280 | 10 | 5 | 20 | 45 |
| 40 | 300 | 10 | 5 | 20 | 45 |
| 50 | 300 | 10 | 5 | 20 | 45 |
| 65 | 300 | 10 | 5 | 20 | 45 |
- 产品材质为 SUS304 不锈钢，具有耐高温、高压、耐腐蚀、位移多变、减震降噪等特点，适用于中央空调和石油、化工等行业。

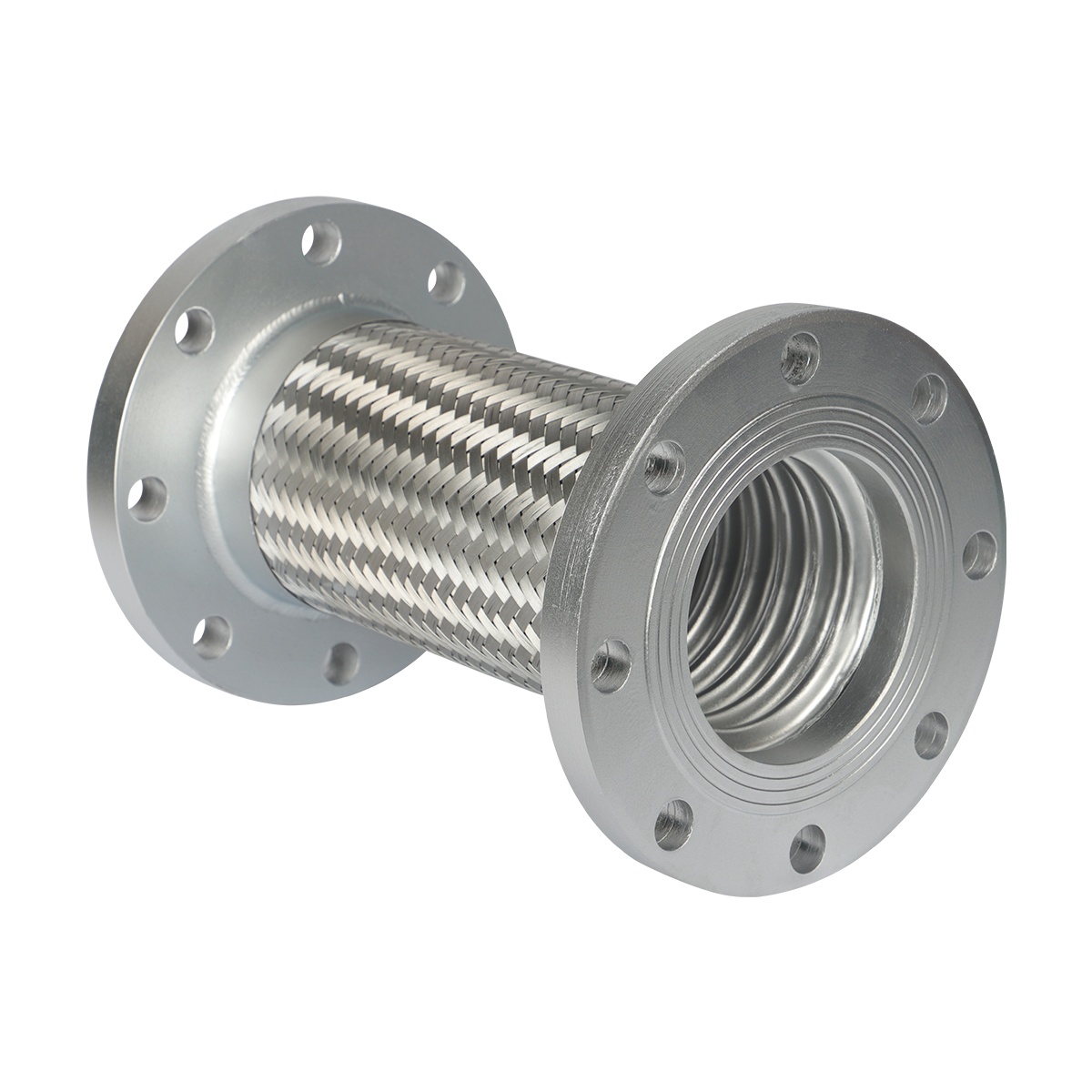

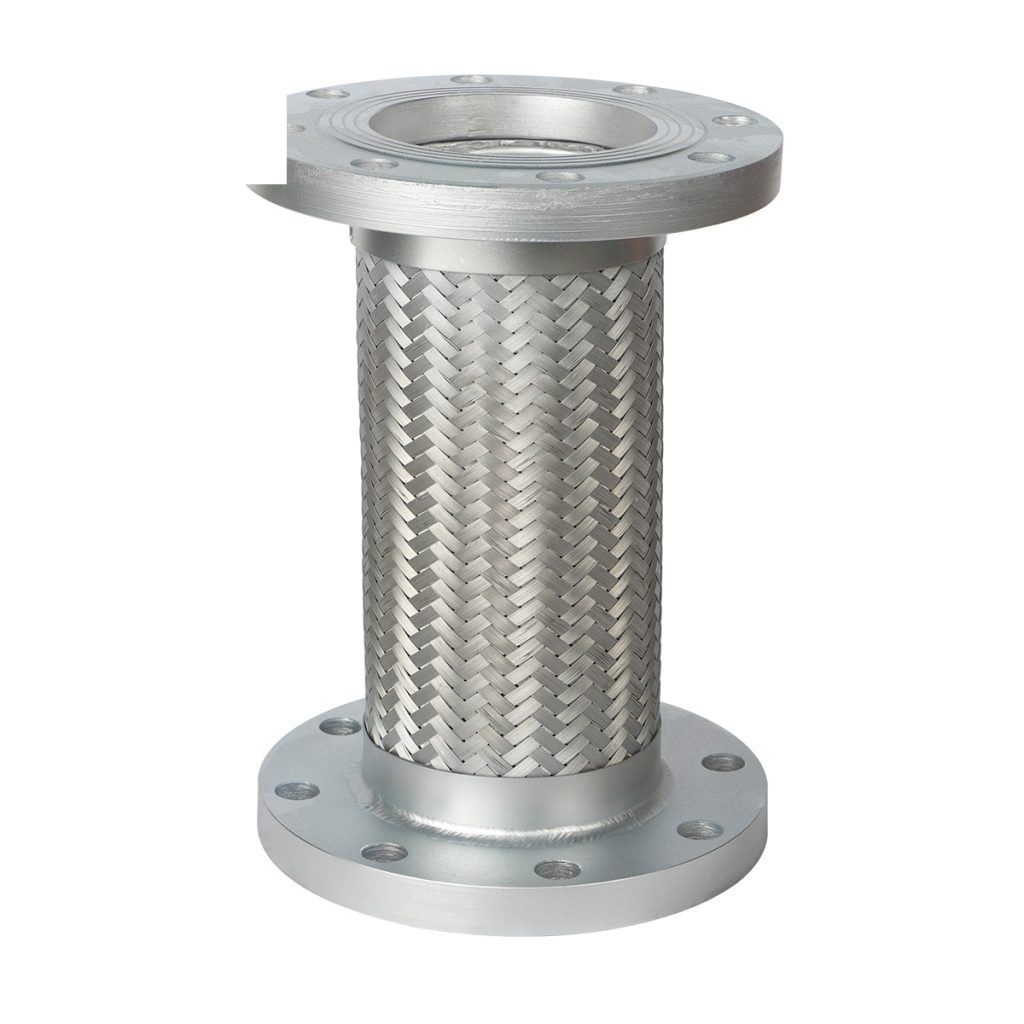

- JTW 金属软管内管为螺旋形或环形薄壁不锈钢波纹管，外层网套由不锈钢丝或钢带编织而成，两端接头或法兰与客户管道相配。
选型与安装要点
- 按介质压力选一层或二层网套；
- 安装弯曲半径不得小于参数表最小弯曲半径（静态/动态）；
- 软管不承受轴向拉伸，安装长度预留位移量。
采购决策补充：把页面结论放回当前项目
阅读“金属软管”时，应把页面结论逐项放回当前项目，核对介质、压力、温度、动态或静态使用方式、最小弯曲条件、长度、接头型式和安装空间；未知项应明确标为待确认，不能用同名产品、相邻口径或其他项目经验补齐。
下单前的停止条件与资料交接
当介质、压力、温度、动态或静态使用方式、最小弯曲条件、长度、接头型式和安装空间中仍有影响选型或安装的空项时，还不能直接下单。应提交工况表、图纸或现场照片、数量及项目文件，由双方把型号、接口、尺寸和资料边界书面确认后再锁单。
常见问题
JTW金属软管主要解决什么问题？
用于需要柔性连接、振动隔离或一定运动适应的管段，能力由波纹管、网套、长度、弯曲和接头组合决定。
核对JTW金属软管需要哪些工况数据？
内外径或DN、介质、温度、压力与波动、静态或动态弯曲、位移频次、长度、方向和两端接头。
JTW金属软管可以直接替代相近结构吗？
不能仅凭304或网套层数承诺耐温、耐压、耐腐蚀或寿命，也不能把静态弯曲半径用于反复运动。
金属软管在什么情况下还不能直接用于下单？
当介质、压力、温度、动态或静态使用方式、最小弯曲条件、长度、接头型式和安装空间中仍有影响选型或安装的空项时，还不能直接下单。应提交工况表、图纸或现场照片、数量及项目文件，由双方把型号、接口、尺寸和资料边界书面确认后再锁单。
