产品说明
活套法兰让对口更顺手

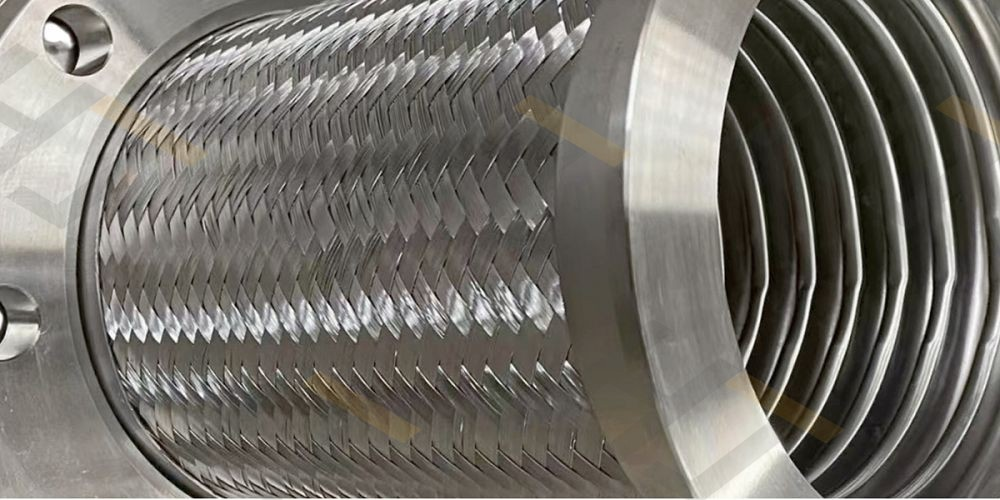

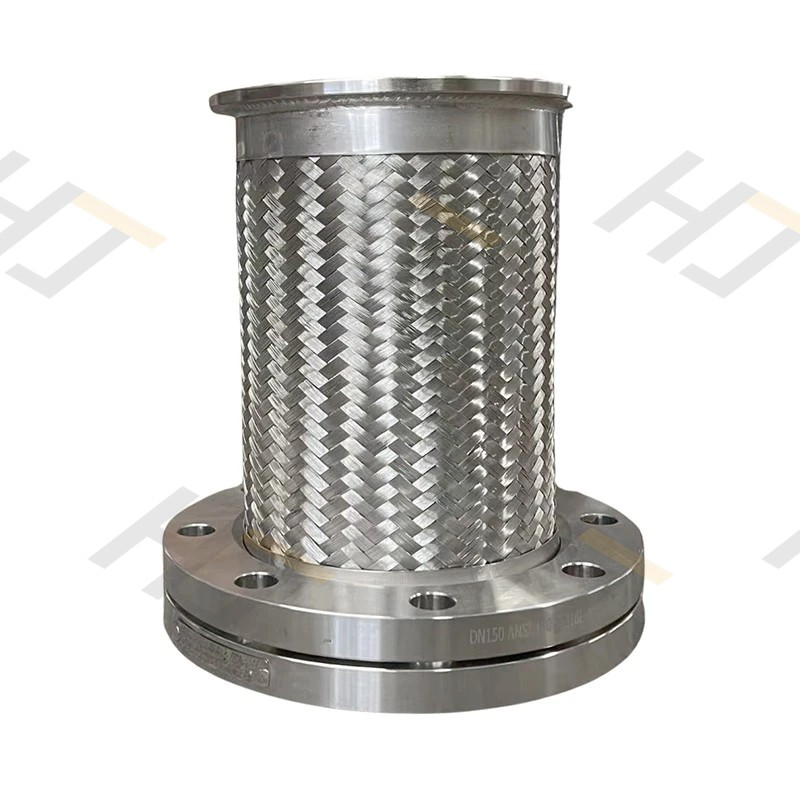

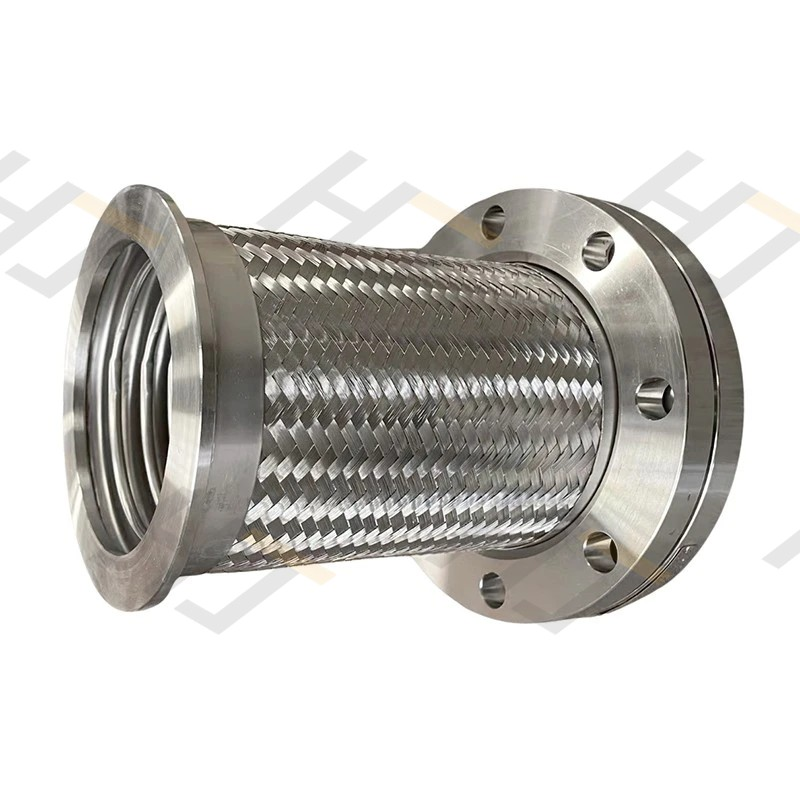

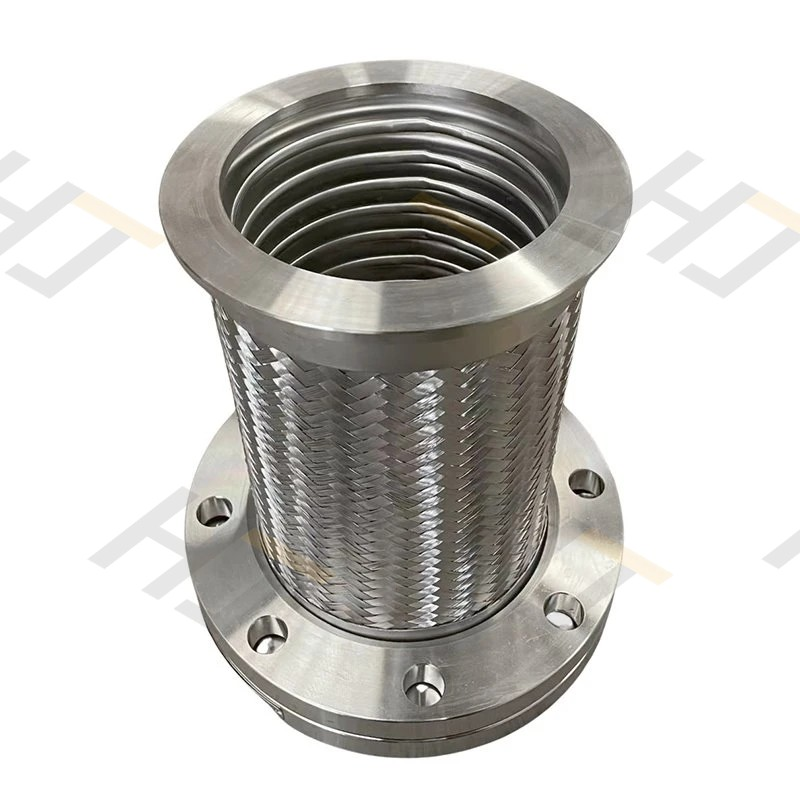

两端法兰孔位需要找正时，活套配置可调整法兰位置，减少装配对口的限制。实物图展示法兰、端部连接和网套管体，报价时可一并确定固定端与活动端的配套要求。
软管用于柔性连接，法兰用于管端对接。活动法兰不是旋转接头，运行中的连续旋转任务应使用对应旋转结构。
长度、弯曲与网套怎样一起选
安装长度决定管段空间，静态和动态弯曲半径决定布置。先确定管线两端位置和运动方向，再核对管体、网套层数、端接结构与法兰条件。
DN50管体资料的静态最小弯曲半径为280mm、动态为640mm，一层网套工作压力3.0MPa、二层5.0MPa。这些是管体资料值，整根装配还要核对接头、法兰、介质温度及连接条件。

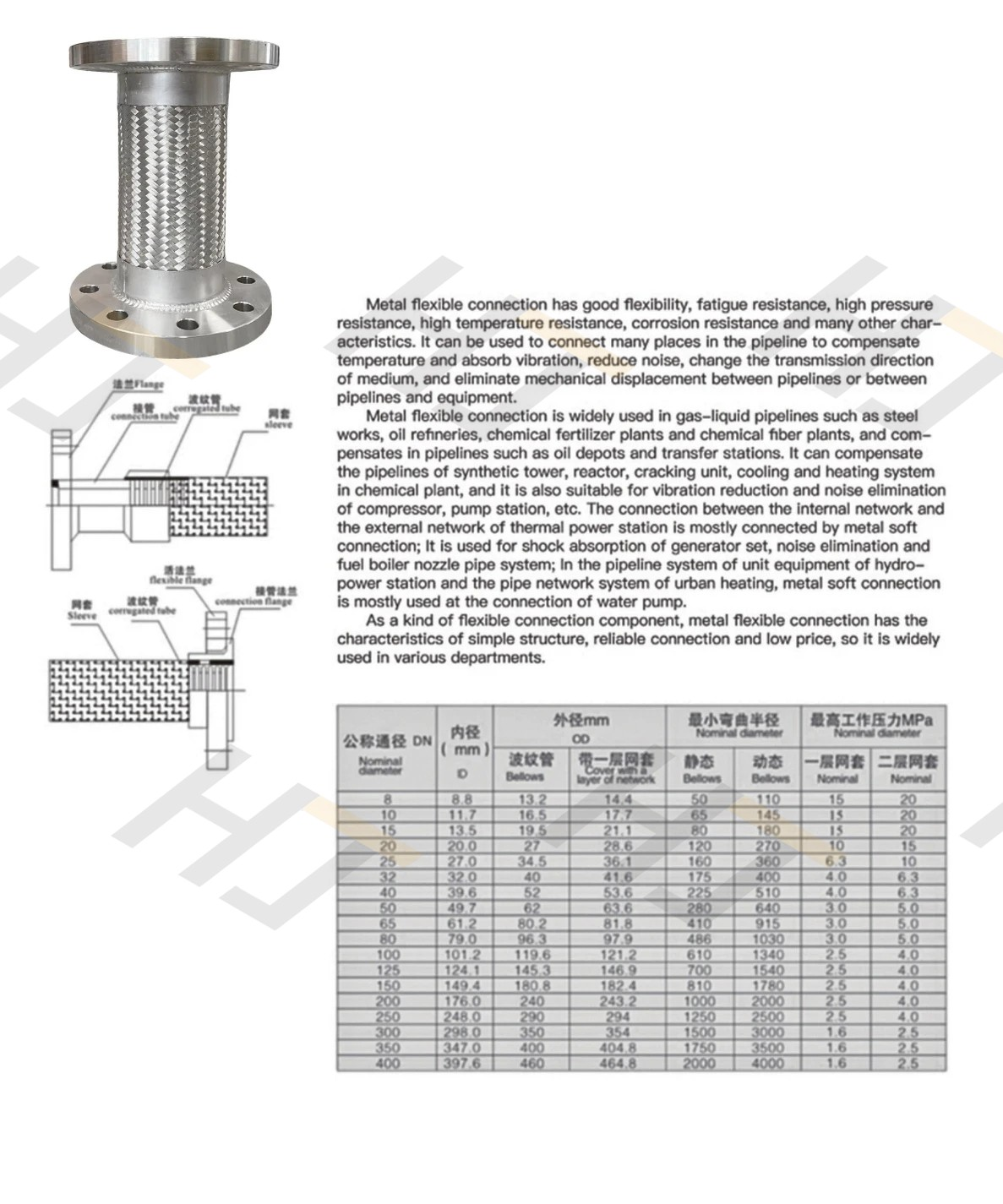

JTW管体规格参数
下表沿用对应JTW目录的18行8列表，长度、内外径及弯曲半径单位mm，压力单位MPa。
| DN | 内径（mm） | 波纹管外径（mm） | 一层网套外径（mm） | 静态最小弯曲半径（mm） | 动态最小弯曲半径（mm） | 一层网套最高工作压力（MPa） | 二层网套最高工作压力（MPa） |
|---|---|---|---|---|---|---|---|
| 8 | 8.8 | 13.2 | 14.4 | 50 | 110 | 15 | 20 |
| 10 | 11.7 | 16.5 | 17.7 | 65 | 145 | 15 | 20 |
| 15 | 13.5 | 19.5 | 21.1 | 80 | 180 | 15 | 20 |
| 20 | 20.0 | 27 | 28.6 | 120 | 270 | 10 | 15 |
| 25 | 27.0 | 34.5 | 36.1 | 160 | 360 | 6.3 | 10 |
| 32 | 32.0 | 40 | 41.6 | 175 | 400 | 4.0 | 6.3 |
| 40 | 39.6 | 52 | 53.6 | 225 | 510 | 4.0 | 6.3 |
| 50 | 49.7 | 62 | 63.6 | 280 | 640 | 3.0 | 5.0 |
| 65 | 61.2 | 80.2 | 81.8 | 410 | 915 | 3.0 | 5.0 |
| 80 | 79.0 | 96.3 | 97.9 | 486 | 1030 | 3.0 | 5.0 |
| 100 | 101.2 | 119.6 | 121.2 | 610 | 1340 | 2.5 | 4.0 |
| 125 | 124.1 | 145.3 | 146.9 | 700 | 1540 | 2.5 | 4.0 |
| 150 | 149.4 | 180.8 | 182.4 | 810 | 1780 | 2.5 | 4.0 |
| 200 | 176.0 | 240 | 243.2 | 1000 | 2000 | 2.5 | 4.0 |
| 250 | 248.0 | 290 | 294 | 1250 | 2500 | 2.5 | 4.0 |
| 300 | 298.0 | 350 | 354 | 1500 | 3000 | 1.6 | 2.5 |
| 350 | 347.0 | 400 | 404.8 | 1750 | 3500 | 1.6 | 2.5 |
| 400 | 397.6 | 460 | 464.8 | 2000 | 4000 | 1.6 | 2.5 |
相近接口怎么选
普通法兰连接金属软管用于核对法兰装配；螺纹连接金属软管用于丝扣接口。选择先看管端接口，再看管体长度与弯曲任务。
安装与询价
提供两端法兰标准、孔距、孔数、密封面与DN，注明需要活动端的具体位置。
布置保留合适的弯曲空间，避免扭转、锐弯以及用软管强拉对口；管线重量由支撑承担。
询价一次提交介质、温度、压力、数量、安装长度和现场照片，厂家按装配要求给出型号与报价。
