产品说明
多波结构为具体安装任务服务

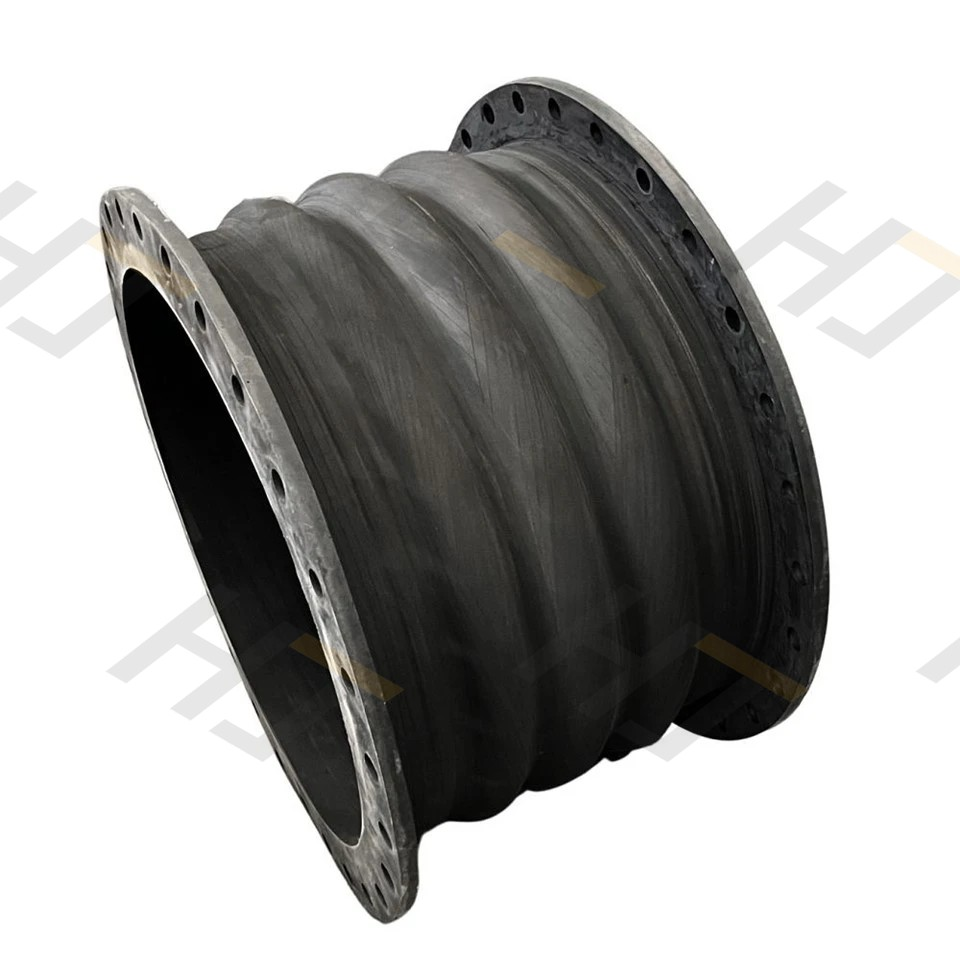

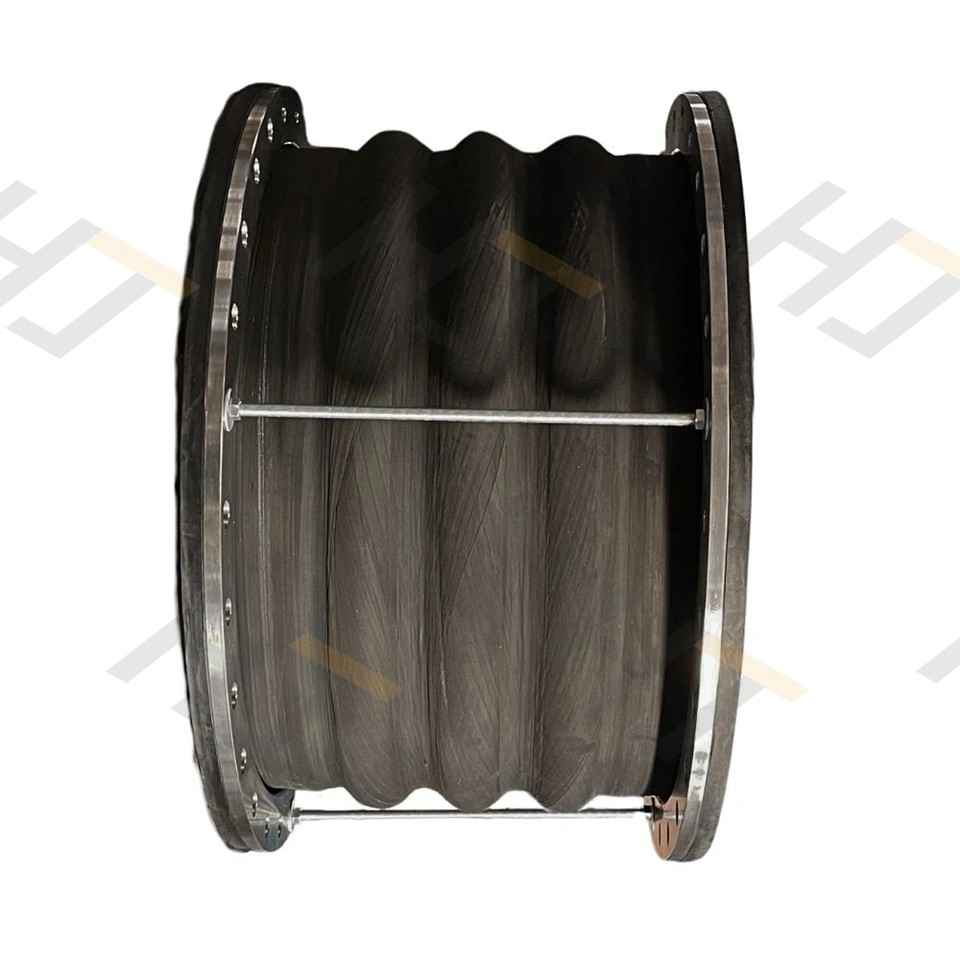

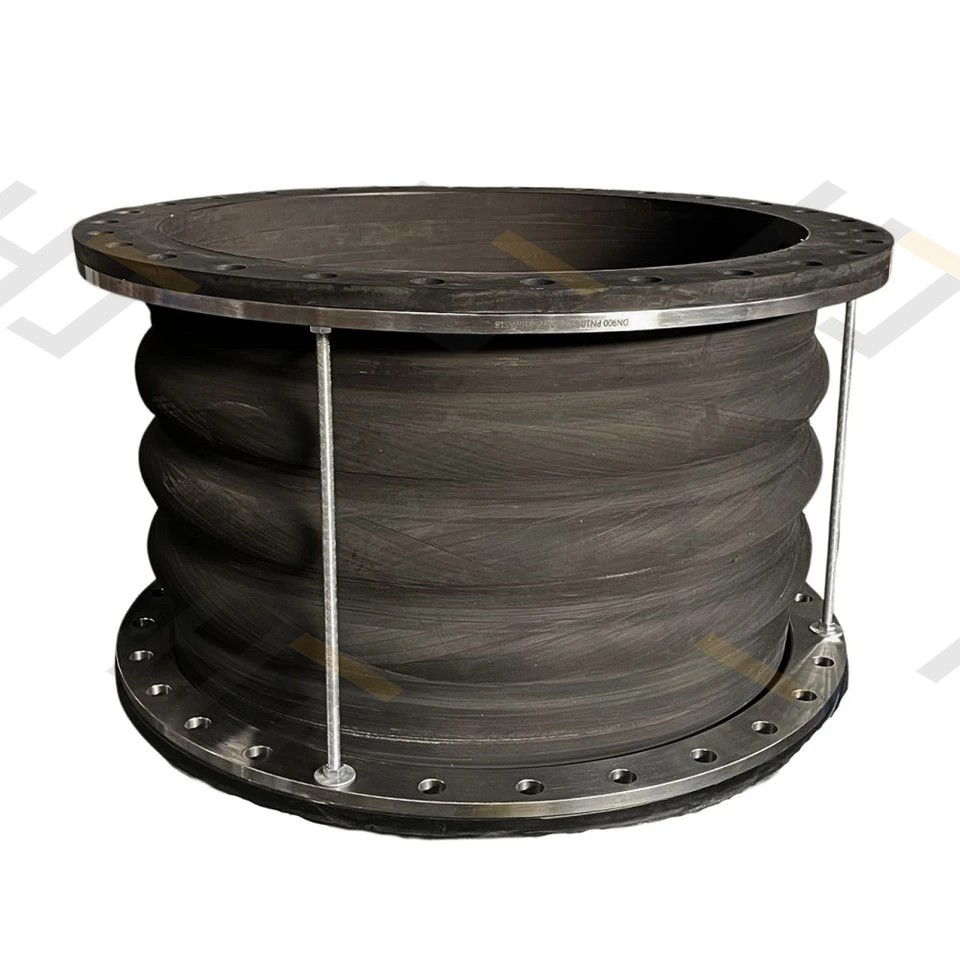

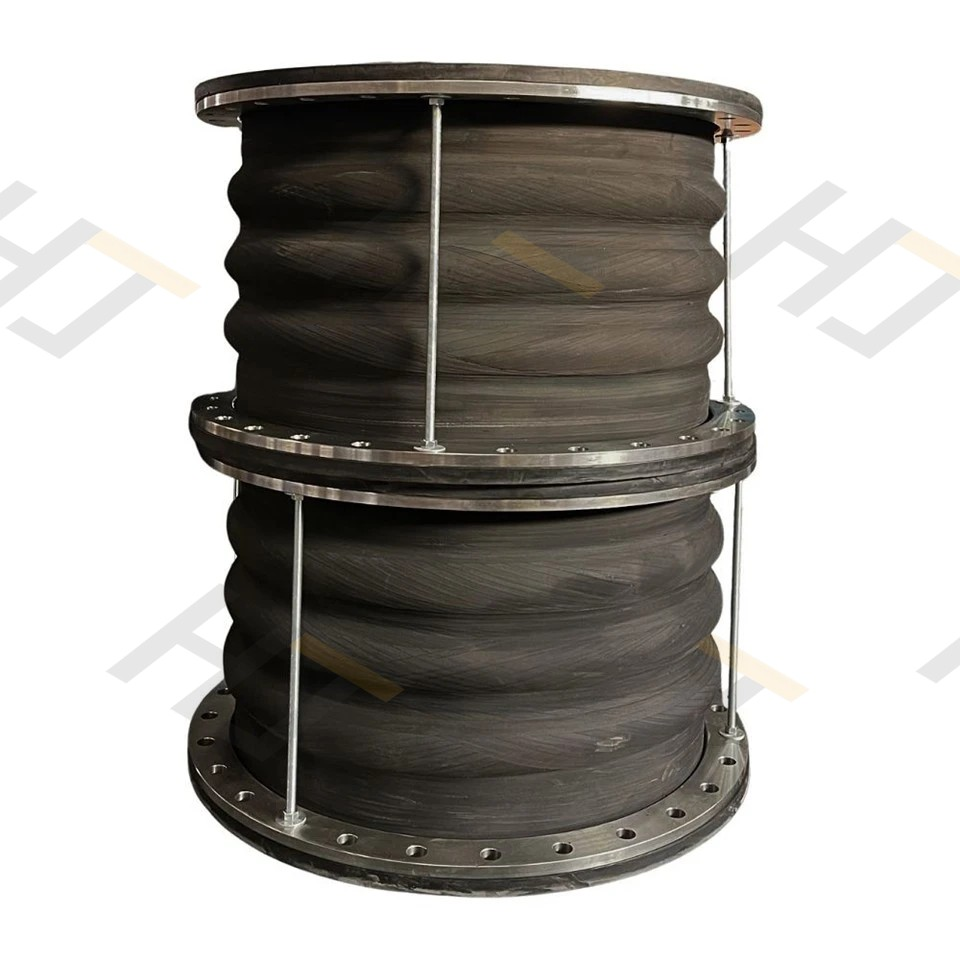

四视角实物图展示多波橡胶连接体、两端法兰和拉杆。连接体提供柔性，法兰匹配管端，限位组件控制过度轴向位移；管道重量仍由系统支撑承担。
另一目录有不带同样法兰拉杆的多波橡胶件。两种端部结构不能直接互换，本页以法兰带杆完整装配为主，非同一结构的橡胶件不混入图集。
先给空间与位移，再确定波数
波数多并不等于能无限伸长。把两端安装距离、位移方向与幅度写清，再结合胶种、压力和连接体结构形成装配图。长管段还需核对支撑、导向以及轴向推力处理。
替换旧件时测量静态安装长度、法兰端面与拉杆占用空间，提供原件侧面与端面照片；尺寸表没有对应此装配时，以专属图纸确定数值，不搬用KXT或KST表。
| 参数 | 单位／表达 | 选型作用 |
|---|---|---|
| 公称口径 | DN／mm | 核对管径与端部 |
| 安装长度 | mm | 确定装配空间 |
| 轴向／横向位移 | mm，分别给出 | 确定结构与波数 |
| 压力／温度 | MPa／℃ | 匹配胶料与装配 |
| 法兰与限位 | 标准、孔位、拉杆空间 | 确定接口和防拉脱布置 |
相近产品怎么选
安装与询价：把接口和工况一次说清
- 测量DN、安装长度和两端法兰资料。
- 分别给出位移方向、幅度及固定支撑布置。
- 按对应图纸确定波数、限位组件和胶种。
- 报价提供介质、温压、长度、法兰、数量与现场图。
- 旧件更换补充原限位杆与支撑位置。
