产品说明
规格参数表
表格可左右滑动查看全部列
| 公称通径 DN | inch | 长度 L（mm） | 轴向位移 伸长（mm） | 轴向位移 压缩（mm） | 横向位移（mm） | 偏转角度（α₁+α₂）° |
|---|---|---|---|---|---|---|
| 40 | 1.5 | 165 | 30 | 50 | 45 | 40 |
| 50 | 2 | 165 | 30 | 50 | 45 | 40 |
| 65 | 2.5 | 175 | 30 | 50 | 45 | 40 |
| 80 | 3 | 175 | 30 | 50 | 45 | 40 |
| 100 | 4 | 225 | 35 | 50 | 40 | 35 |
| 125 | 5 | 225 | 35 | 50 | 40 | 35 |
| 150 | 6 | 225 | 35 | 50 | 40 | 35 |
| 200 | 8 | 325 | 35 | 60 | 35 | 30 |
| 250 | 10 | 325 | 35 | 60 | 35 | 30 |
| 300 | 12 | 325 | 35 | 60 | 35 | 30 |
| 350 | 14 | 325 | 35 | 60 | 35 | 30 |
| 400 | 16 | 340–400 | 35 | 60 | 35 | 30 |
| 450 | 18 | 340–400 | 35 | 60 | 35 | 30 |
| 500 | 20 | 340–400 | 35 | 60 | 35 | 30 |
| 600 | 24 | 340–400 | 35 | 60 | 35 | 30 |
- 规格表列出口径、安装长度与位移等选型数据，型号、法兰及订单配置逐项对应。
- 接口、材料与特殊结构按项目图纸及订单要求配置，技术资料与实际交付对应同一型号。
- 固定、支撑、导向和防拉脱要求由项目设计与对应型号技术资料共同确认，不用接头强行校正管道偏差。
结构区别与关联选型

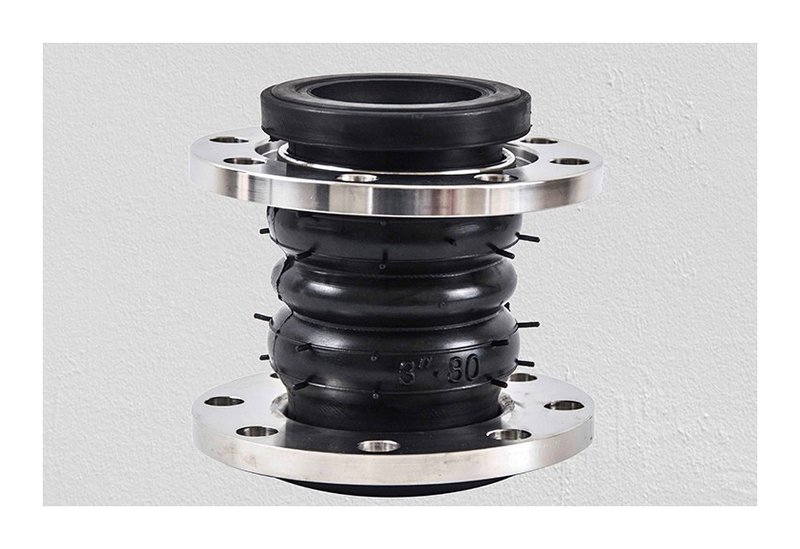

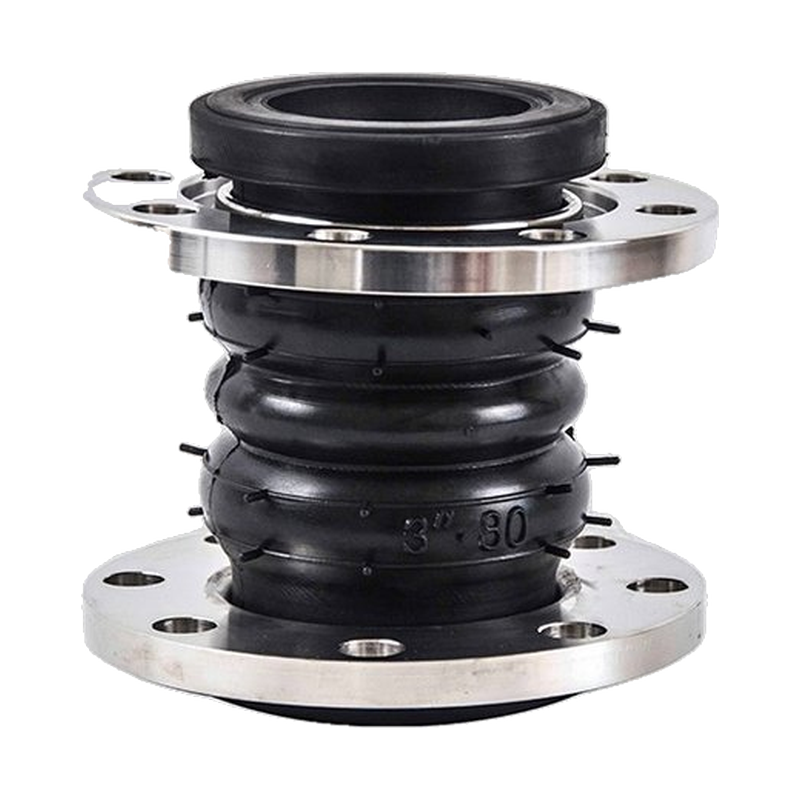

KST双球体橡胶接头通过两个球体形成柔性连接，适用于按双球体尺寸与位移资料选定的法兰管线。单球与双球的区别要落到相同口径下的安装长度、允许位移和现场空间，不能只按球体数量判断补偿能力。
- KXT/JGD 可曲挠单球体橡胶接头：对照该结构的接口、长度与选型资料。
- 限位可曲挠橡胶接头：对照该结构的接口、长度与选型资料。
