产品说明
柔性连接和塑料接口一起配套

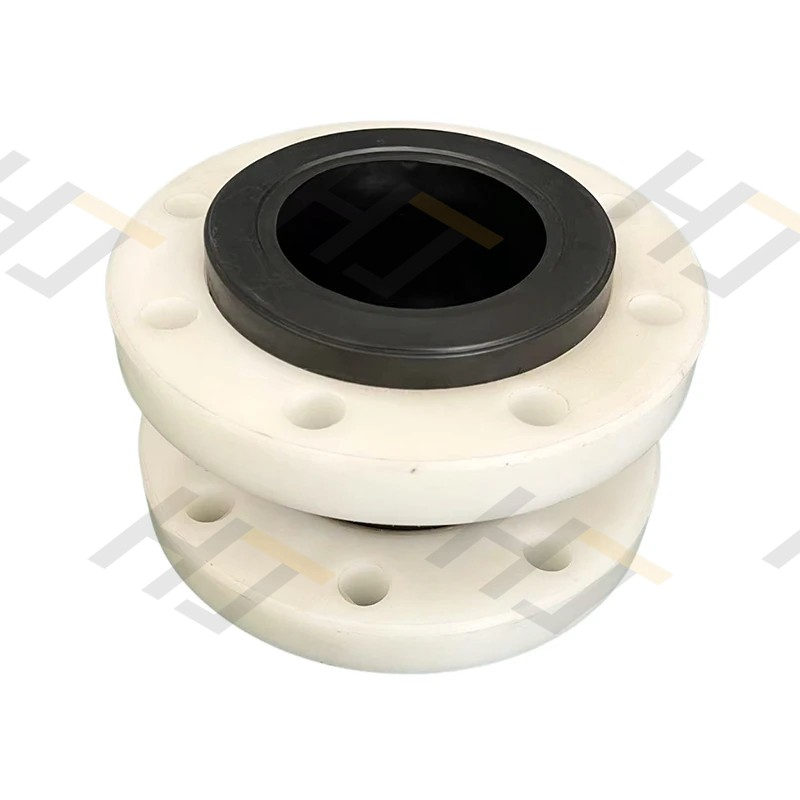

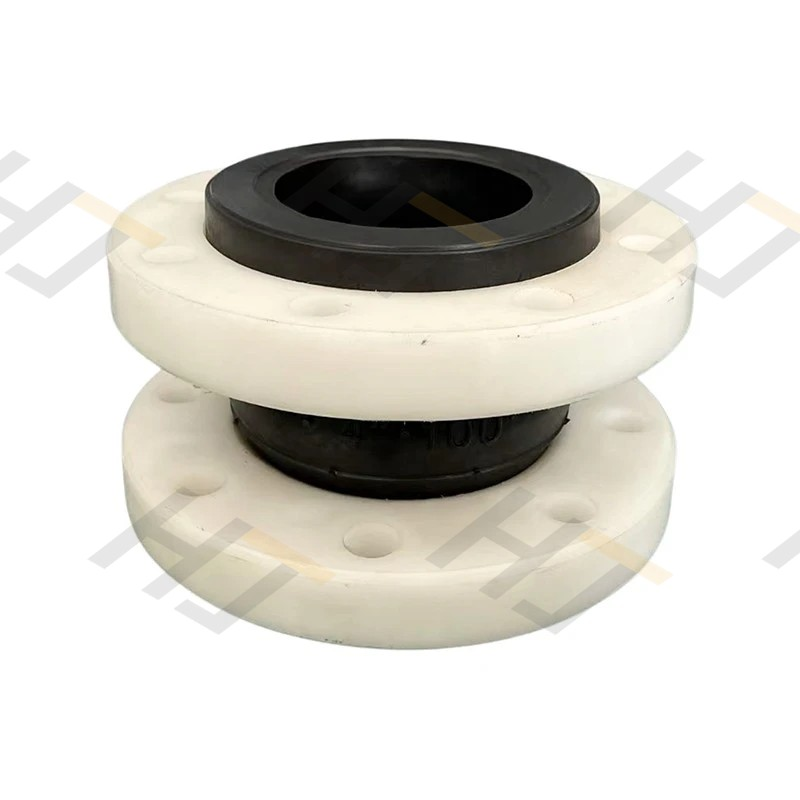

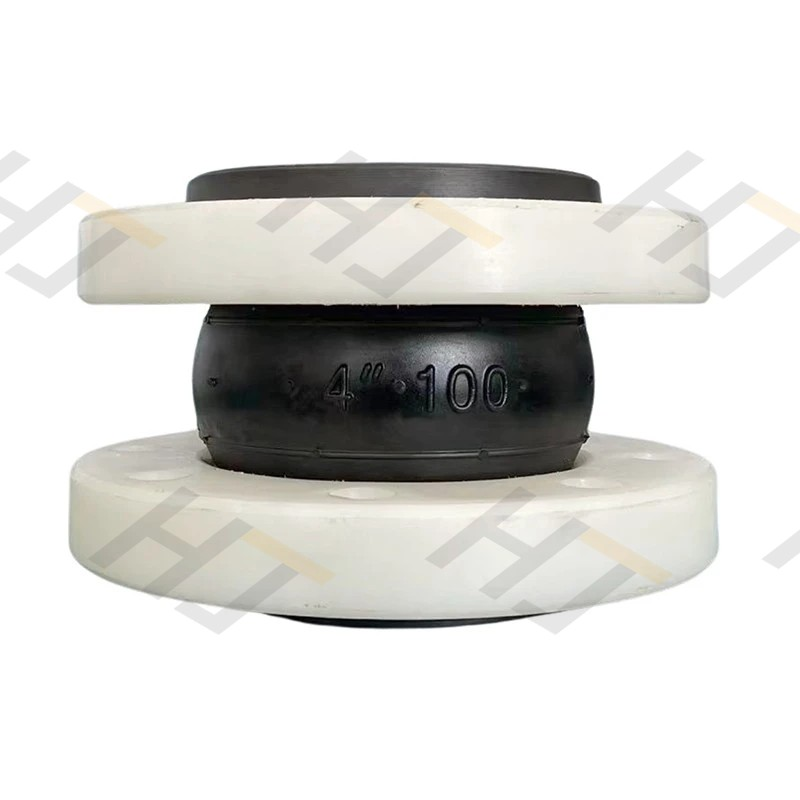

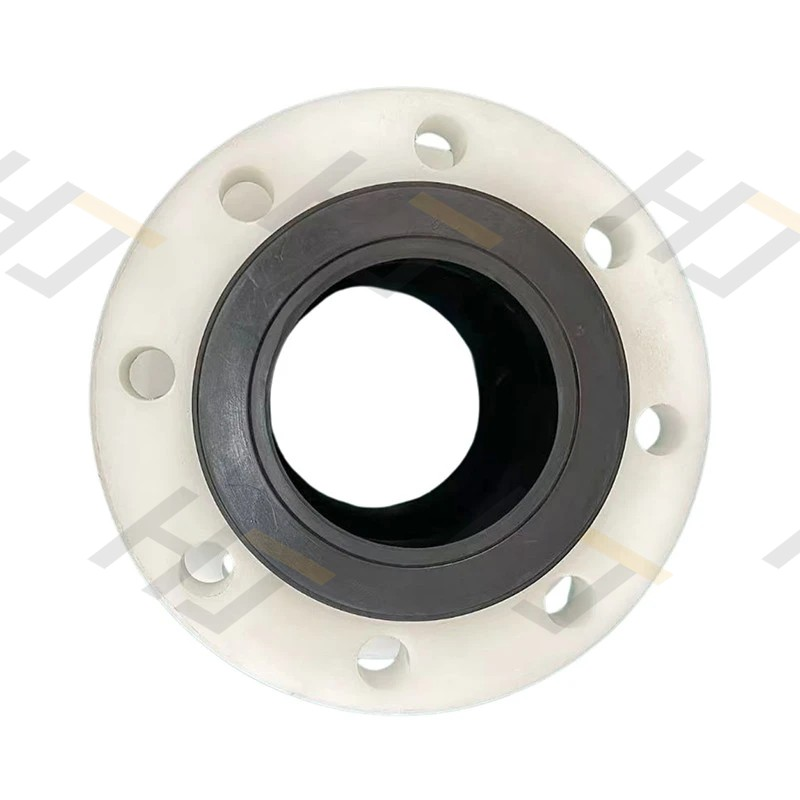

本页实物四视角展示单球橡胶体、白色法兰、端面孔位和密封区。选型先确认实际塑料材料，再核对接液层、运行温度和紧固要求。颜色只用于识别图示外观，不作为材料牌号证明。
单球体与双球体有各自的长度和位移资料。需要双球塑料法兰配置时说明结构和安装空间，不把本页单球尺寸直接用于双球产品。
DN100与孔位的关系
目录DN100长度150mm，伸长16mm、压缩25mm、横向22mm。DN只说明公称口径，孔位、密封面与塑料法兰厚度仍要与配对端确认。
塑料件需要按对应材料和装配要求紧固，不使用金属法兰的经验力矩强压塑料端面。管线支撑、对口与连接体安装长度一起核对。

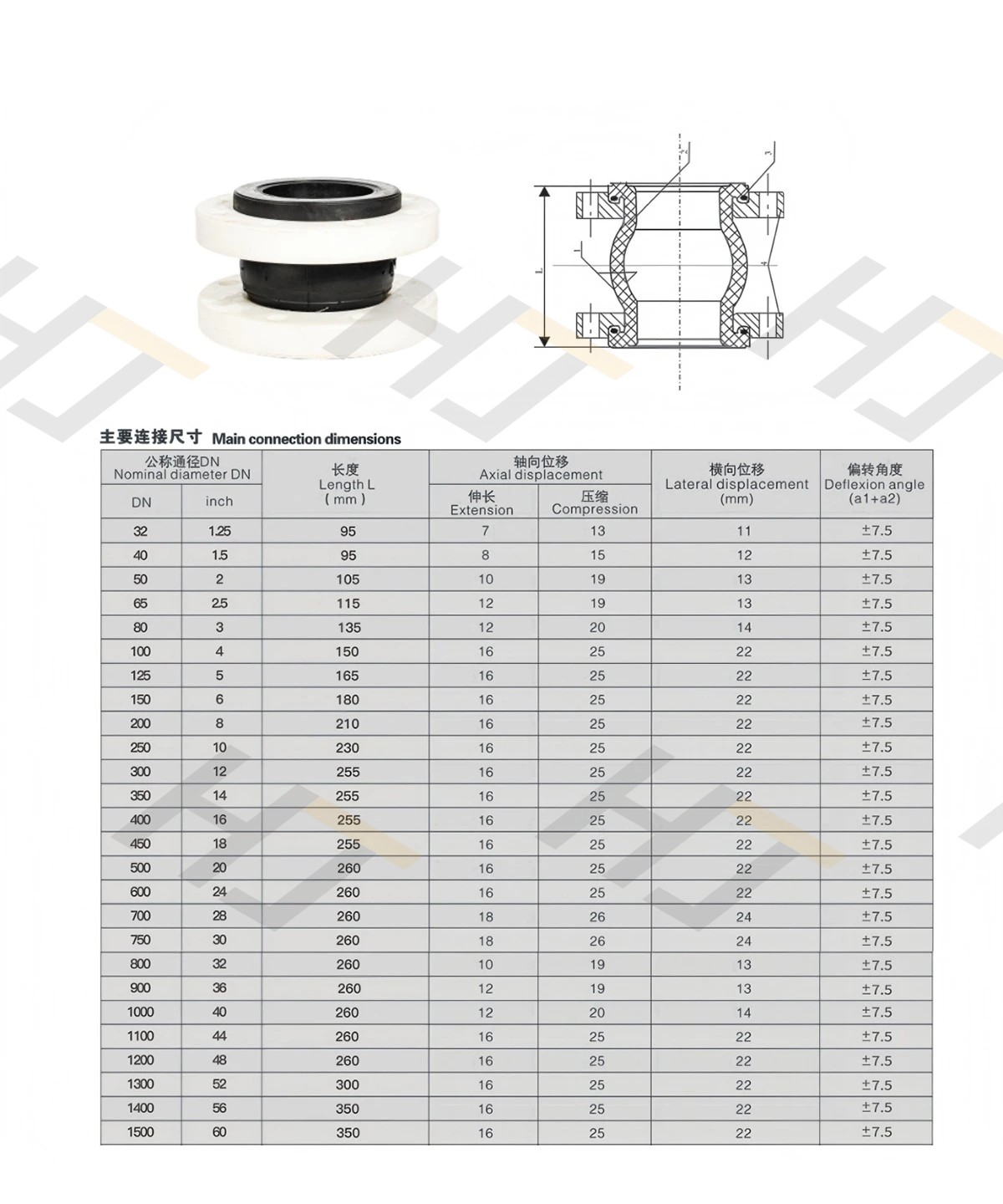

| DN | 长度L（mm） | 伸长（mm） | 压缩（mm） | 横向（mm） | 偏转（°） |
|---|---|---|---|---|---|
| 32 | 95 | 7 | 13 | 11 | ±7.5 |
| 40 | 95 | 8 | 15 | 12 | ±7.5 |
| 50 | 105 | 10 | 19 | 13 | ±7.5 |
| 65 | 115 | 12 | 19 | 13 | ±7.5 |
| 80 | 135 | 12 | 20 | 14 | ±7.5 |
| 100 | 150 | 16 | 25 | 22 | ±7.5 |
| 125 | 165 | 16 | 25 | 22 | ±7.5 |
| 150 | 180 | 16 | 25 | 22 | ±7.5 |
| 200 | 210 | 16 | 25 | 22 | ±7.5 |
| 250 | 230 | 16 | 25 | 22 | ±7.5 |
| 300 | 255 | 16 | 25 | 22 | ±7.5 |
| 350 | 255 | 16 | 25 | 22 | ±7.5 |
| 400 | 255 | 16 | 25 | 22 | ±7.5 |
| 450 | 255 | 16 | 25 | 22 | ±7.5 |
| 500 | 260 | 16 | 25 | 22 | ±7.5 |
| 600 | 260 | 16 | 25 | 22 | ±7.5 |
| 700 | 260 | 18 | 26 | 24 | ±7.5 |
| 750 | 260 | 18 | 26 | 24 | ±7.5 |
| 800 | 260 | 10 | 19 | 13 | ±7.5 |
| 900 | 260 | 12 | 19 | 13 | ±7.5 |
| 1000 | 260 | 12 | 20 | 14 | ±7.5 |
| 1100 | 260 | 16 | 25 | 22 | ±7.5 |
| 1200 | 260 | 16 | 25 | 22 | ±7.5 |
| 1300 | 300 | 16 | 25 | 22 | ±7.5 |
| 1400 | 350 | 16 | 25 | 22 | ±7.5 |
| 1500 | 350 | 16 | 25 | 22 | ±7.5 |
相近产品怎么选
| 需求 | 优先核对的产品 | 区别 |
|---|---|---|
| 塑料法兰单球连接 | 塑料法兰单球体 | 本页单球尺寸与材料配对 |
| 金属法兰单球连接 | 不锈钢法兰接头 | 金属端面与对应材料配置 |
| 普通单球结构 | KXT/JGD单球体 | 结构与胶种参考 |
安装与询价：把接口和工况一次说清
- 确认塑料材料名称、两端孔距孔数和密封面。
- 核对单球体安装长度与介质、温度和压力。
- 管线先固定与对口，再按塑料装配要求分次紧固。
- 报价提供材质要求、接口图、DN、长度、工况与数量。
- 注明是否需配对法兰、紧固件和胶种选型。
