产品说明
型号资料提示：KST-L页面保留的JGD-B旧目录表仅供辨认结构，不能作为KST-L的压力、位移、温度或介质订货依据；请索取对应型号图纸。
规格参数表
| 序号 | 名称 | 材料 |
|---|---|---|
| 1 | 内、外层胶 | NR、NBR、EPDM |
| 2 | 主体骨架 | 尼龙帘布 |
| 3 | 加压环 | 钢丝绳 |
| 4 | 螺纹活接头 | 可锻铸铁 |
| 工作压力 | 1.6MPa（16Kgf/cm²） |
|---|---|
| 爆破压力 | 4.8MPa（48Kgf/cm²） |
| 偏转角度 | （α₁+α₂）45° |
| 真空度 | 53.3KPa（400mmHg） |
| 适用温度 | -15 ~ +115℃，特殊可达 -30 ~ +250℃ |
| 适用介质 | 水、海水、热水、空气、压缩空气、油、酸、碱等 |
表格可左右滑动查看全部列
| 公称通径 DN | inch | 长度 L（mm） | 轴向位移 伸长（mm） | 轴向位移 压缩（mm） | 横向位移（mm） | 偏转角度（α₁+α₂）° |
|---|---|---|---|---|---|---|
| 15 | 1/2 | 203 | 5–6 | 22 | 22 | 45 |
| 20 | 3/4 | 203 | 5–6 | 22 | 22 | 45 |
| 25 | 1 | 203 | 5–6 | 22 | 22 | 45 |
| 32 | 1¼ | 203 | 5–6 | 22 | 22 | 45 |
| 40 | 1½ | 203 | 5–6 | 22 | 22 | 45 |
| 50 | 2 | 203 | 5–6 | 22 | 22 | 45 |
| 65 | 2½ | 240/265 | 8–10 | 24 | 24 | 45 |
| 80 | 3 | 240/285 | 8–10 | 24 | 24 | 45 |
结构区别与关联选型

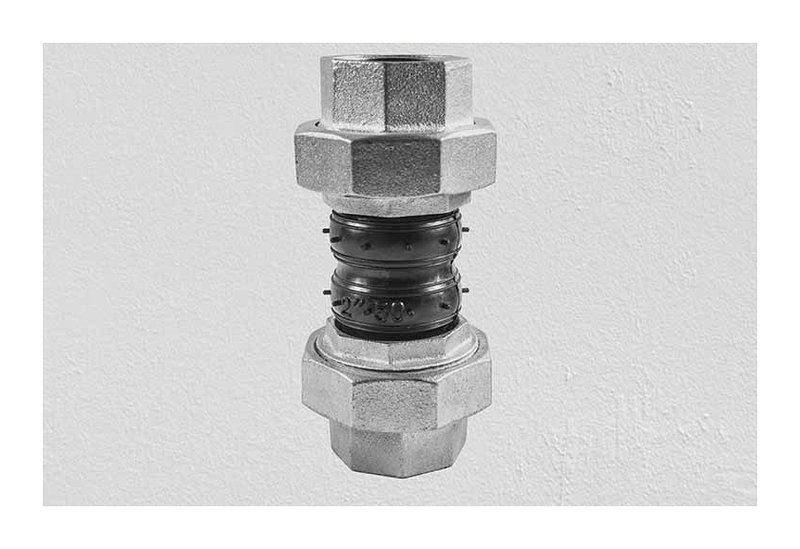

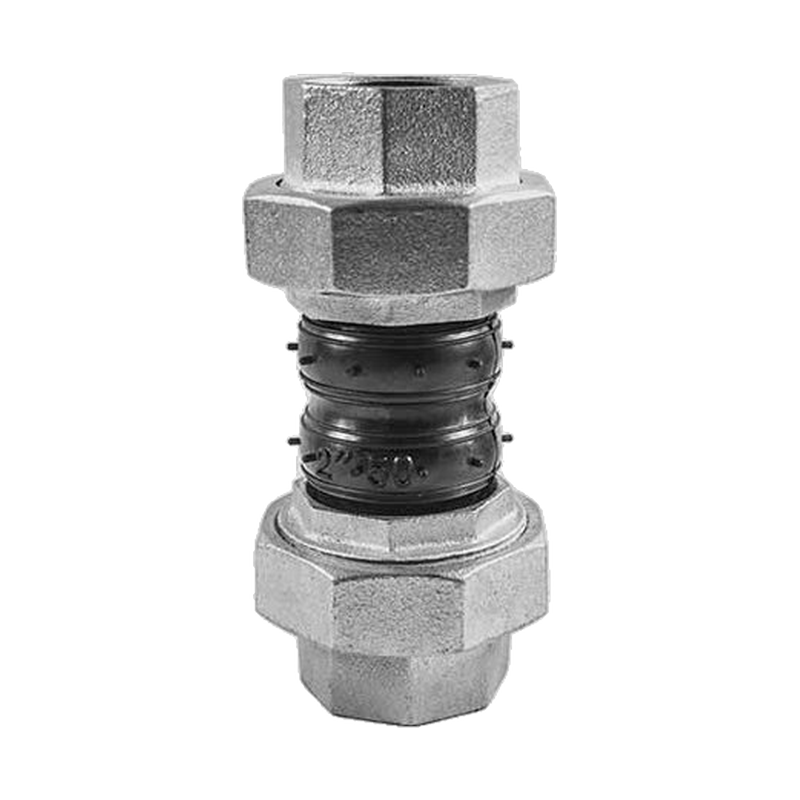

KST-L丝扣橡胶接头用于螺纹接口之间的柔性连接，区别于法兰和卡箍接头。选型应确认两端螺纹规格、牙型、内外螺纹及密封方式，再核对安装长度、介质、温度、压力和数量。需要限位组件时选择对应丝扣限位结构。
- JGD-B型限位螺纹连接橡胶接头：对照该结构的接口、长度与选型资料。
- KXT/JGD 可曲挠单球体橡胶接头：对照该结构的接口、长度与选型资料。

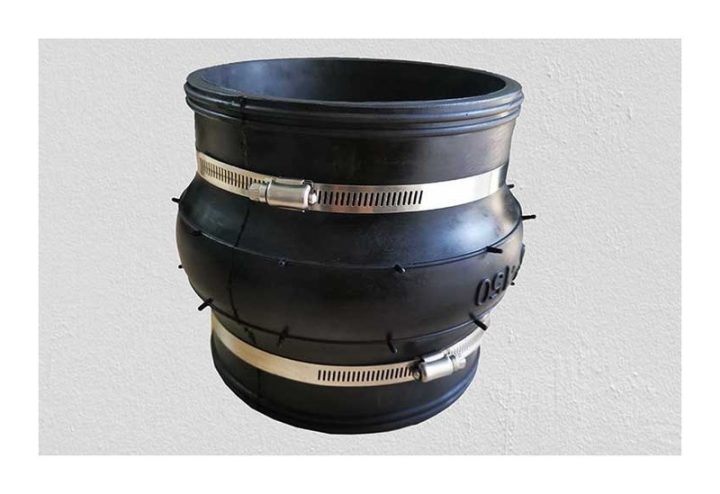

- KKT 卡箍式橡胶接头：对照该结构的接口、长度与选型资料。
