产品说明

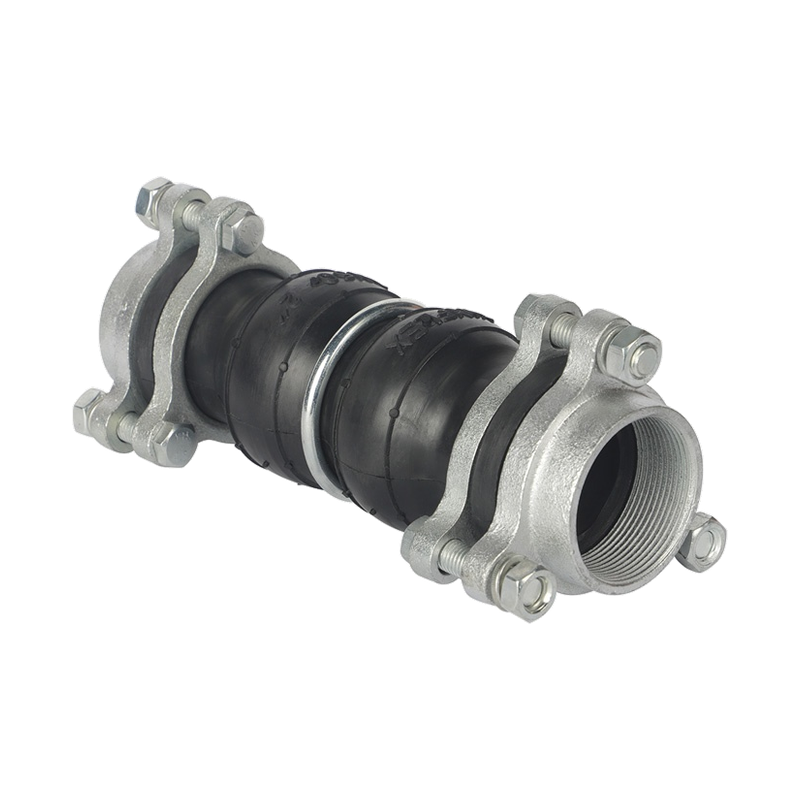

JGD-B型限位螺纹连接橡胶接头是在丝扣（螺纹）连接橡胶接头基础上增设限位结构的型号，通过内外螺纹把管道与管道、管道与阀门连接起来，限位结构防止球体超限位移拉脱。巩义市恒佳供水材料有限公司生产的该产品覆盖 DN15–DN80，适用于钢管、铜管及高压小口径管路。
又称：限位丝扣软接头、限位螺纹橡胶接头、丝扣避震喉
产品特点
- 螺纹连接免法兰、免焊接，适用于已确认螺纹接口的小口径安装；
- 限位结构防止超行程拉脱，限位间隙需按设计位移和固定条件设定；
- 球体为内外胶层加尼龙帘织物骨架，增压环钢丝加强；
- 压力与介质适用性须按胶种、端件和具体总成技术资料逐项确认。
规格参数表
| 序号 | 零件名称 | 材料 |
|---|---|---|
| 1 | 法兰螺栓 | 可锻铸铁 |
| 2 | 主体骨架 | 尼龙帘织物 |
| 3 | 外/内橡胶层 | 氯丁橡胶、丁腈橡胶、三元乙丙橡胶 |
| 4 | 螺栓/螺母 | 低碳钢 |
| 5 | 增压环 | 钢丝 |
| 工作压力 | 232 psi / 16 bar |
|---|---|
| 爆破压力 | 696 psi / 48 bar |
| 真空等级 | 400 mmHg |
| 适用温度 | 三元乙丙 -10℃ ~ 90℃；丁腈 -10℃ ~ 80℃；氯丁 -10℃ ~ 90℃ |
| 适用介质 | 空气、水、油、酸、碱、海水 |
表格可左右滑动查看全部列
| 公称通径 DN | inch | 长度 L（mm） | 轴向位移 伸长（mm） | 轴向位移 压缩（mm） | 横向位移（mm） | 偏转角度（α₁+α₂）° |
|---|---|---|---|---|---|---|
| 15 | 1/2 | 203 | 5–6 | 22 | 22 | 45 |
| 20 | 3/4 | 203 | 5–6 | 22 | 22 | 45 |
| 25 | 1 | 203 | 5–6 | 22 | 22 | 45 |
| 32 | 1¼ | 203 | 5–6 | 22 | 22 | 45 |
| 40 | 1½ | 203 | 5–6 | 22 | 22 | 45 |
| 50 | 2 | 203 | 5–6 | 22 | 22 | 45 |
| 65 | 2½ | 265 | 8–10 | 24 | 24 | 45 |
| 80 | 3 | 285 | 8–10 | 24 | 24 | 45 |
与普通丝扣和法兰结构怎样区分
JGD-B同时核对螺纹连接和限位配置。与普通丝扣接头比较时，应把限位组件、间隙和安装长度写入同一份配置清单；与KXT法兰单球体相比，两端接口不同，不能仅凭口径直接替换。限位结构也不能替代管线固定与支撑。
结构区别与关联选型
JGD-B丝扣限位橡胶接头在螺纹柔性连接基础上配置限位组件，用于控制过度轴向位移。它与普通丝扣接头的关键区别是限位结构，选型除螺纹与安装长度，还须明确允许位移、限位间隙和系统固定条件。
- KST-L 丝扣连接橡胶接头：对照该结构的接口、长度与选型资料。
- 限位可曲挠橡胶接头：对照该结构的接口、长度与选型资料。
