产品说明

规格参数表

JGD(KXT)型卡箍式橡胶接头 材料表

序号	名称	材料
1	外胶层	IIR、CR、EPDM、NR、NBR
2	内胶层	IIR、CR、EPDM、NR、NBR
3	骨架层	尼龙帘布
4	卡箍	Q235、304、316L

表格可左右滑动查看全部列

JGD(KXT)型卡箍式橡胶接头 主要连接尺寸

公称通径 DN	inch	长度 L（mm）	轴向伸长（mm）	轴向压缩（mm）	横向位移（mm）	偏转角度（α₁+α₂）°
50	2	180	7	10	10	15
65	2½	180	7	13	11	15
80	3	180	8	15	12	15
100	4	180	10	19	13	15
125	5	180	12	19	13	15
150	6	180	12	20	14	15
200	8	200	16	25	22	15
250	10	200	16	25	22	15
300	12	200	16	25	22	15
350	14	200	16	25	22	15
400	16	200	16	25	22	15
450	18	200	16	25	22	15
500	20	200	16	25	22	15
600	24	200	16	25	22	15
700	28	200	16	25	22	10
800	32	200	16	25	22	10
900	36	200	16	25	22	10
1000	40	200	18	25	22	10
1200	48	200	18	25	24	10
1400	56	200	20	26	24	10
1600	64	200	25	26	26	10
1800	72	200	20	26	26	10
2000	80	200	20	26	26	10

结构区别与关联选型

KKT卡箍式橡胶接头以卡箍和对应管端结构完成柔性连接，连接对象与法兰式不同。报价需提供管端接口、外径或沟槽资料、安装长度、介质、压力、温度和数量。法兰管线选择对应法兰式接头；卡箍不能只按相同DN直接换装。

• KXT/JGD 可曲挠单球体橡胶接头：对照该结构的接口、长度与选型资料。
• KST-L 丝扣连接橡胶接头：对照该结构的接口、长度与选型资料。

详细规格

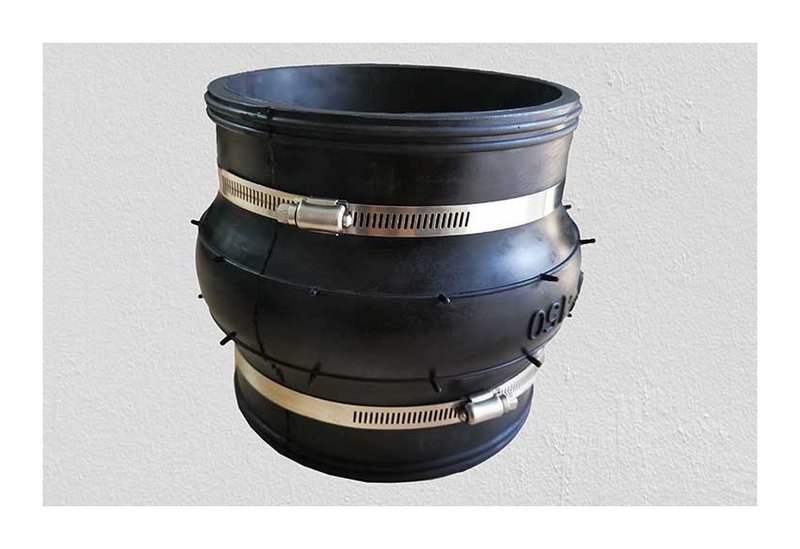

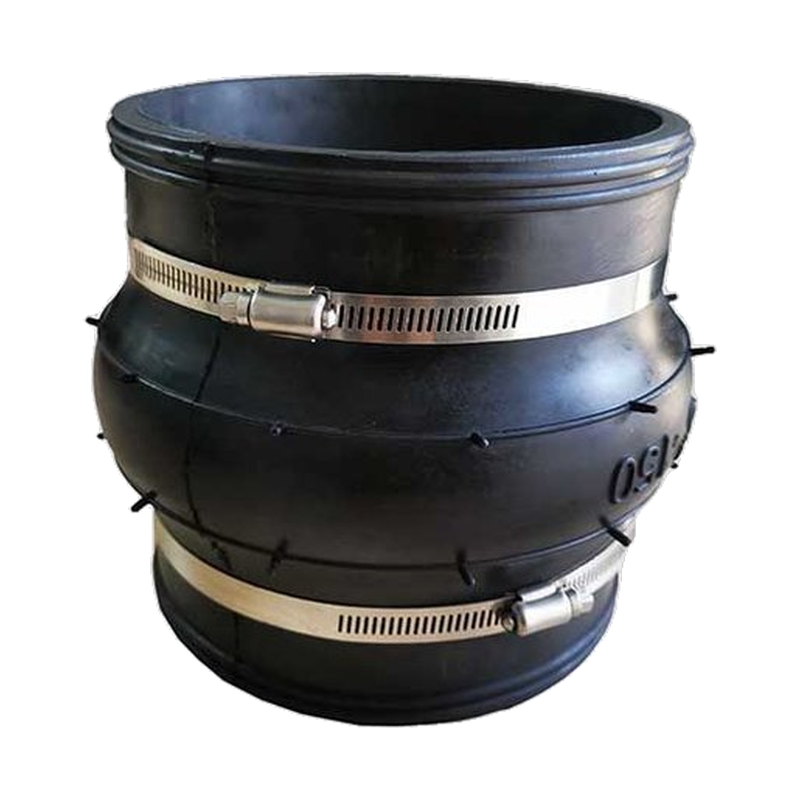

KKT 卡箍式橡胶接头详细规格

公称通径	DN50 – DN800 mm
工作压力	0.25 / 0.6 / 1.0 MPa
适用温度	-15℃ – +115℃
球体材质	天然橡胶 / 三元乙丙
卡箍材质	304 不锈钢
连接形式	不锈钢卡箍抱紧

产品特点

1

无法兰螺栓，安装速度提升数倍

2

可 360° 旋转调整方向

3

检修拆卸方便，重复使用

4

低压工况经济之选

应用领域

• 低压给水管道
• 空调末端
• 设备软连接
• 检修频繁部位
• 临时管线

常见问题

KKT卡箍式橡胶接头怎样核对管端尺寸和卡箍结构？

KKT卡箍式橡胶接头与法兰式接头的接口核对方式不同：先量两端管口外径、圆度、可抱紧直段和接头安装长度，再核对卡箍型式、材质、紧固空间及密封接触面。本页尺寸表须按对应DN读取位移数据；胶种、介质、温压、支撑和管端承力条件也要与具体装配图核对，不能把卡箍当作两端法兰。

卡箍式适合哪些地方？

检修频繁的部位、空间受限的机房、空调末端、低压给水和临时管线，口径 DN50–DN800。

卡箍接头能重复使用吗？

可以。卡箍和球体均可拆卸重复使用，检修时松开卡箍即可，无需切割管道。
