法兰松套结构适合安装调节任务，是否限位与传力要另外确认。

直接结论：法兰松套结构适合安装调节任务，是否限位与传力要另外确认。

结构特点

  • 一端法兰、一端承插，专为阀门进出口设计；
  • 补偿轴向位移，降低管路应力对阀门的影响；
  • 压盖式密封圈，密封可靠可维护。

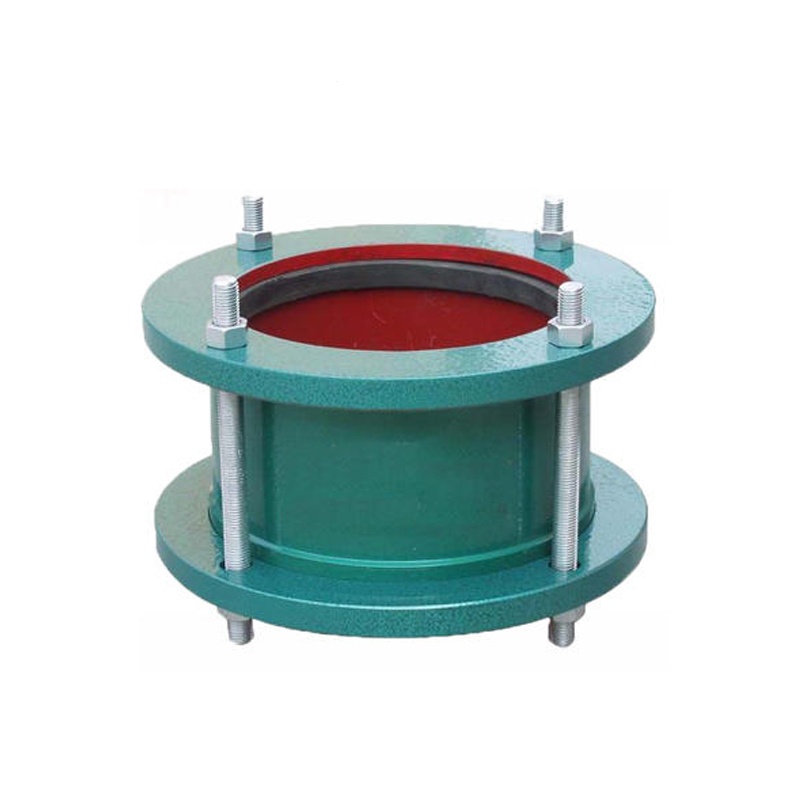

VSSJA(AF)型法兰式松套伸缩接头实拍-恒佳供水材料

规格参数表

VSSJA(AF)型法兰式松套伸缩接头 主要零部件材料
序号 名称 数量 材料
1 本体 1 QT400-15、Q235A、ZG230-450、1Cr13、20
2 压盖 1 QT400-15、Q235A、20、ZG230-450、1Cr13
3 密封圈 2 NBR、CR、EPDM、NR
4 螺柱 n Q235A、35、1Cr18Ni9Ti
5 螺母 n Q235A、20、1Cr18Ni9Ti

表格可左右滑动查看全部列

VSSJA(AF)型法兰式松套伸缩接头 主要连接尺寸（mm）
公称通径 DN 管子外径 DW L₁ L 法兰连接尺寸 0.25MPa 法兰连接尺寸 0.6MPa 法兰连接尺寸 1.0MPa
D D₁ n-do D D₁ n-do D D₁ n-do
65 76 105 118 160 130 4-φ14 160 130 4-φ14 185 145 4-φ18
80 89 190 150 4-φ18 190 150 4-φ18 200 160 8-φ18
100 108/114 210 170 210 170 220 180
125 133/140 105 123 240 200 8-φ18 240 200 8-φ18 250 210 8-φ18
150 159/168 265 225 265 225 285 240 8-φ22
200 219 105 130 320 280 8-φ18 320 280 8-φ18 340 295
250 273 375 335 375 335 395 350 12-φ22
300 325 440 395 12-φ18 440 395 12-φ18 445 400
350 355/377 130 160 490 445 490 445 505 460 16-φ22
400 406/426 540 495 16-φ22 540 495 16-φ22 565 515
450 457/480 595 550 595 550 615 565 20-φ26
500 508/530 645 600 20-φ22 645 600 20-φ22 670 620
600 610/630 755 705 755 705 780 725 20-φ30
700 720 860 810 24-φ26 860 810 24-φ26 895 840 24-φ30
800 820 220 255 975 920 24-φ30 975 920 24-φ30 1015 950 24-φ33
900 920 1075 1020 24-φ30 1075 1020 26-φ30 1115 1050 28-φ33
1000 1020 1175 1120 28-φ30 1175 1120 28-φ30 1230 1160 28-φ36
1200 1220 220 270 1375 1320 32-φ30 1405 1340 32-φ36 1455 1380 32-φ39
1400 1420 1575 1520 36-φ30 1630 1560 36-φ36 1675 1590 36-φ42
1600 1620 1780 1730 40-φ30 1830 1760 40-φ36 1915 1820 40-φ48
1800 1820 1990 1930 44-φ30 2045 1970 44-φ39 2115 2020 44-φ48
2000 2020 2190 2130 48-φ30 2265 2180 48-φ42 2325 2230 48-φ48
2200 2220 220 275 2405 2340 52-φ33 2475 2390 52-φ42 2550 2440 52-φ56
2400 2420 2605 2540 56-φ33 2685 2600 56-φ48 2760 2650 56-φ56
2600 2620 2805 2740 60-φ33 2905 2810 60-φ48 2960 2850 60-φ56
2800 2820 240 300 3030 2960 64-φ36 3115 3020 64-φ48 3180 3070 64-φ56
3000 3020 3230 3160 68-φ36 3315 3220 68-φ48 3405 3290 68-φ56
3200 3220 3430 3360 72-φ36 3525 3430 72-φ48 —
3400 3420 3630 3560 76-φ36 3735 3640 76-φ48
3600 3620 3840 3770 80-φ36 3970 3860 80-φ56
3800 3820 4045 3970 80-φ39
4000 4020 4245 4170 84-φ39
  1. AF型法兰连接尺寸按 GB/T 12465-2007 列示，承插端另看 DW。

选型与安装要点

  • 法兰连接尺寸覆盖 0.25/0.6/1.0MPa 三档，订货注明工作压力；
  • 承插端管口外径按 DW 系列选配；
  • 压盖螺栓对角均匀拧紧，防止偏压漏水。

AF法兰式松套伸缩接头下单核对

阅读“VSSJA(AF)法兰式松套伸缩接头”时，应核对管外径DW、安装长度、调节范围、法兰标准与压力档、密封材料、介质温度以及固定和导向条件；未知项应明确标为待确认，不能把普通法兰尺寸或相近型号直接套入。

下单前的停止条件与资料交接

当介质、压力、温度、轴向位移、接口型式、安装尺寸、固定点、导向和传力边界中仍有影响选型或安装的空项时，还不能直接下单。应提交工况表、图纸或现场照片、数量及项目文件，由双方把型号、接口、尺寸和资料边界书面确认后再锁单。

常见问题

VSSJA(AF)法兰式松套伸缩接头主要解决什么问题？

用于一端法兰、一端管端的安装连接与调节，不等同于带限位或传力结构。

核对VSSJA(AF)法兰式松套伸缩接头需要哪些工况数据？

管外径、法兰标准与压力档、安装长度、密封圈材质、介质温度、调节量和系统约束。

VSSJA(AF)法兰式松套伸缩接头可以直接替代相近结构吗？

不能把AF型当作所有阀门接口的标准配套，也不能用安装调节量替代运行位移设计。

AF法兰式松套伸缩接头哪些数据未确认时不能下单？

管外径DW、安装长度、调节范围、法兰标准与压力档、密封材料、介质温度、固定和导向条件仍有空项时不能下单；应先确认对应图纸和供货边界。
