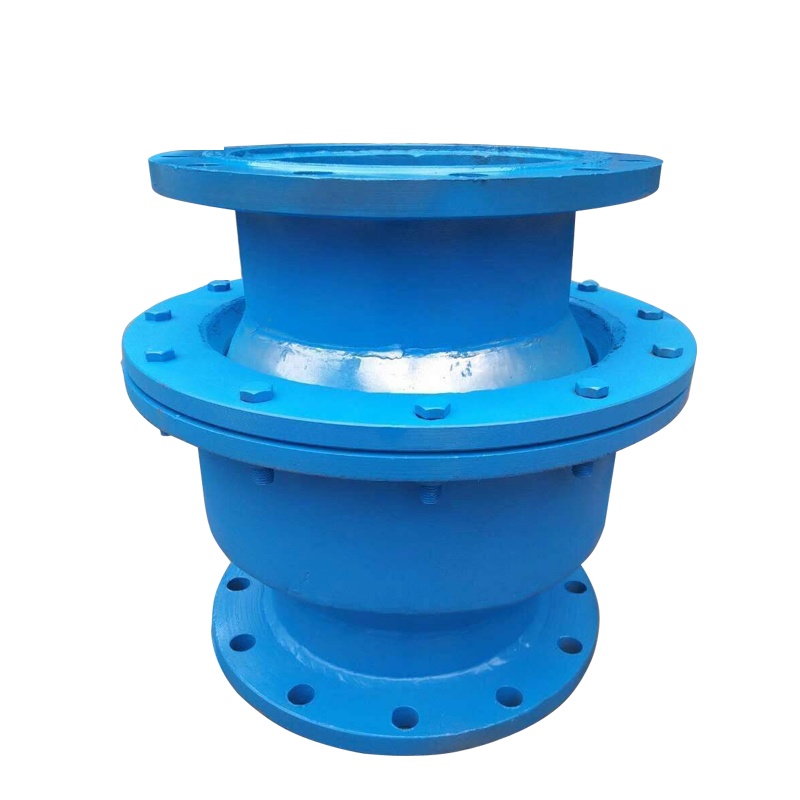

QJB球型补偿器：角位移组合、支撑与密封维护（附参数表）

直接结论：球形补偿器用于角位移组合时必须结合管段布置、旋转中心、支撑和密封维护确认。

结构特点

• 补偿量大、占据空间小、流体阻力小、安装方便、综合成本低；
• 单个使用为万向补偿接头；两个组合实现横向位移补偿，补偿量远大于一般补偿器；
• 密封状态受介质、温度、压力、摆角、密封件状态和维护条件影响。

规格参数表

性能特点：球型补偿器主要适用于地面沉降大、振动大、地形复杂的管道连接。安装在管道上后，球体可以以回转中心在 θ 角范围内自由转动，来补偿管道因地基沉降、热胀冷缩引起的挠曲。具有补偿量大、占据空间小、流体阻力小、安装方便、综合成本低等优点。

表中“—”表示本页未列示该字段。DN2400 的 1.0MPa 螺栓孔数据须按项目采用的标准版本和确认图书面确认。

选型与安装要点

• 长直管线横向补偿需成对安装，间距按补偿量计算；
• θ 角按口径分 15°/13°/12° 三档；
• 密封圈压盖式可更换，定期巡检压盖螺栓。

采购决策补充：把页面结论放回当前项目

阅读“橡胶软接头”时，应把页面结论逐项放回当前项目，核对介质、压力、温度、位移方向与计算值、循环条件、接口、固定点和导向条件；未知项应明确标为待确认，不能用同名产品、相邻口径或其他项目经验补齐。

下单前的停止条件与资料交接

当介质、压力、温度、位移方向与计算值、循环条件、接口、固定点和导向条件中仍有影响选型或安装的空项时，还不能直接下单。应提交工况表、图纸或现场照片、数量及项目文件，由双方把型号、接口、尺寸和资料边界书面确认后再锁单。
