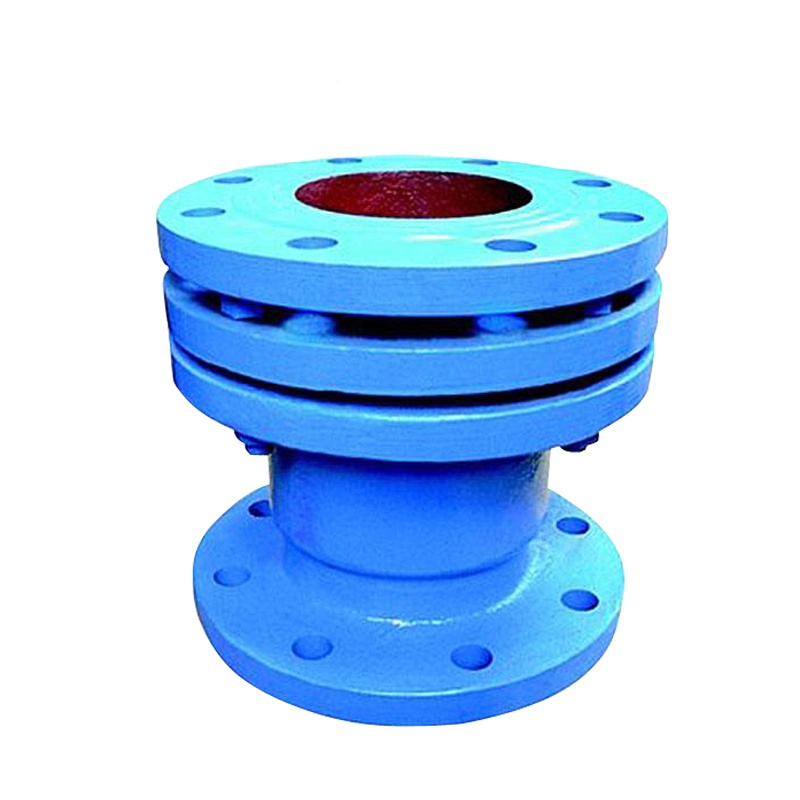

SSQ套管式伸缩器：结构、安装数据与选型边界

直接结论：套管式伸缩器要重点核对密封形式、伸缩方向、导向与检修条件。

结构特点

• 一定范围内可轴向伸缩，也能在一定角度内克服管道对接不同轴的偏移；
• 越过最大伸缩量即限位，确保管道安全运行；
• 结构简单，维护方便，性价比高。

安装数据边界

旧安装数据表没有可签认的恒佳受控图纸，且最小长度、安装长度、最大长度与表列伸缩量的定义关系不清，现已撤下，不作为设计、报价或下单依据。需要选型时，应按对应型号图纸分别确认各长度基准、安装调节量、允许运行位移、机械极限以及固定和导向条件，不能用长度差自行推算。

安装要点

• 安装前松开压盘螺栓，将伸缩器拉至安装长度后用对角法拧紧，切勿压偏；
• 架空使用时两端须安装相应的固定支架；
• 预留量及方向按安装温度、设计运行温度范围、管线位移计算和型号图纸确定，不能仅按冬季或夏季判断。

采购决策补充：把页面结论放回当前项目

阅读“伸缩器”时，应把页面结论逐项放回当前项目，核对介质、压力、温度、轴向位移、接口型式、安装尺寸、固定点、导向和传力边界；未知项应明确标为待确认，不能用同名产品、相邻口径或其他项目经验补齐。

下单前的停止条件与资料交接

当介质、压力、温度、轴向位移、接口型式、安装尺寸、固定点、导向和传力边界中仍有影响选型或安装的空项时，还不能直接下单。应提交工况表、图纸或现场照片、数量及项目文件，由双方把型号、接口、尺寸和资料边界书面确认后再锁单。
