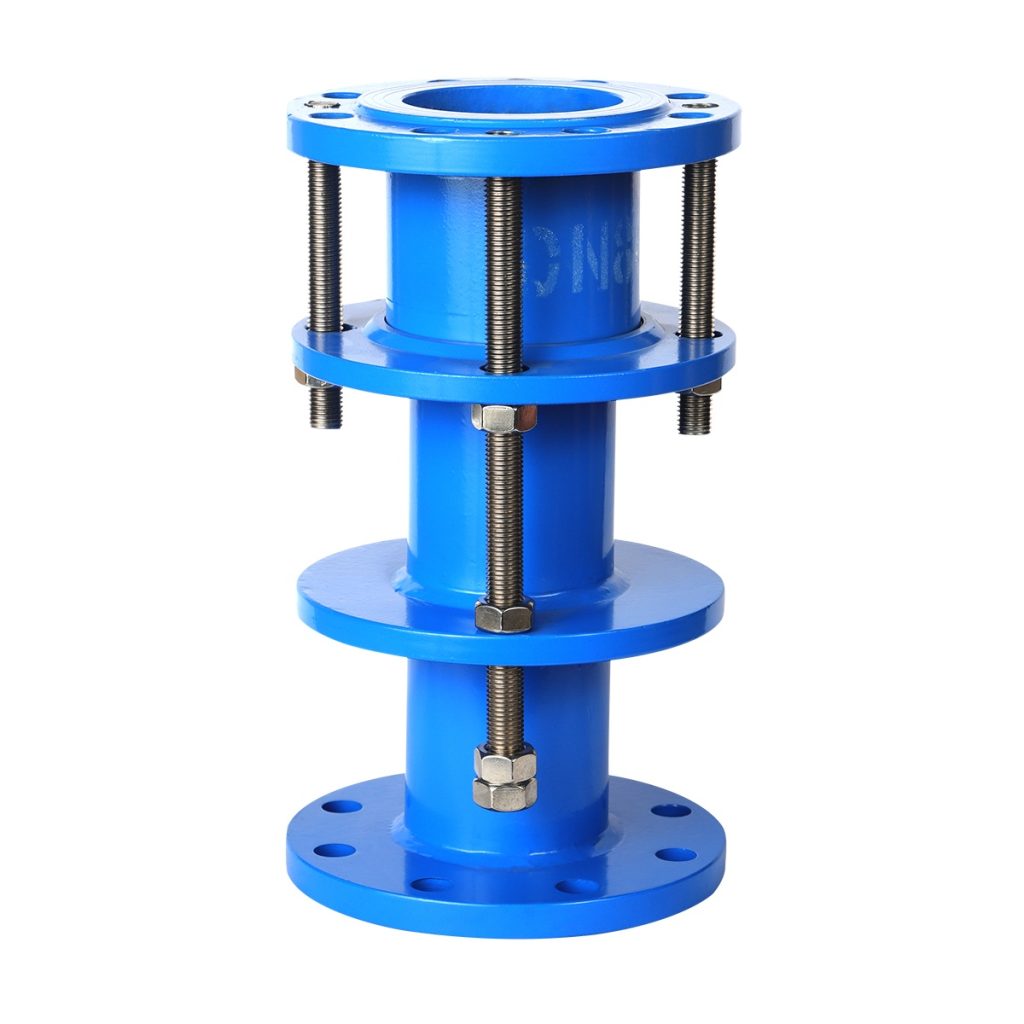

SSJB-2(BY)压盖限位伸缩接头：双限位结构、参数与安装核对

SSJB-2 是市场常用名称，GB/T 12465-2017 的标准型号为 BY、标准名称为压盖松套限位补偿接头。不同公开资料对 SSJB 编号使用不一，采购时应以确认后的结构图、尺寸表和订单型号为准。

结构与用途

BY 型由松套补偿接头和限位伸缩管等构件组成，用于在允许位移范围内吸收轴向位移并承受压力推力，防止超量位移引起泄漏或损坏。

标准结构组成不是供货数量表：压盖、本体、密封圈、限位螺杆、螺母、限位伸缩管、螺柱。图中引出号不能作为零件数量；材料牌号、密封圈胶种和实际数量按恒佳受控 BOM 确认。

现行标准参数边界

GB/T 12465-2017 给出的 BY 型范围为 DN65–DN3200、PN16，工作压力不高于 1.60 MPa，工作温度不高于 170 ℃。表 13 的伸缩量按口径为 45、55、75 或 130 mm，并非统一的 10–25 mm。

旧页面材料表存在材料归属错误，旧尺寸表又包含现行标准不能支持的口径、压力档和伸缩量，现已整表撤下。新版标准尺寸只有在逐行录入并由第二人对照官方表 13 复核后才能作为页面资料。

下单核对

提供 DN、管子外径、安装长度、所需伸缩量、压力、介质、温度、材料与密封要求、连接施工、固定和导向条件、数量及图纸。标准范围外需求须另行设计和书面确认。

依据

标准状态、结构和范围依据全国标准信息公共服务平台的 GB/T 12465-2017。恒佳具体供货配置以受控图纸、BOM 和订单为准。

常见问题

问：BY 型的标准口径和压力范围是什么？
GB/T 12465-2017 给出的 BY 型范围为 DN65–DN3200、PN16，工作压力不高于 1.60 MPa，工作温度不高于 170 ℃。这只是标准范围，恒佳实际可供组合仍以确认图纸和订单为准。

问：BY 型伸缩量是不是统一为 10–25 mm？
不是。GB/T 12465-2017 表 13 按口径给出 45、55、75 或 130 mm。具体项目还要核对安装状态、允许位移、固定与导向，不能只凭型号选值。

问：密封圈可以直接选 NBR、EPDM 或 CR 吗？
不能仅凭 GB/T 12465-2017 确定胶种。密封材料应根据介质、温度、压力和订单要求，由恒佳受控 BOM 或技术确认单明确。

问：BY 型下单前需要哪些资料？
请提供 DN、管子外径、安装长度、所需伸缩量、压力、介质、温度、连接施工、金属件与密封材料要求、固定和导向条件、数量及项目图纸。
