产品说明
直接结论：VSSJA/AF法兰松套伸缩接头适合解决法兰端与管端之间的安装调节，但能否使用必须结合压力、介质、温度、接口和安装约束逐项确认。恒佳建议先完成工况核对，再锁定结构和报价范围。

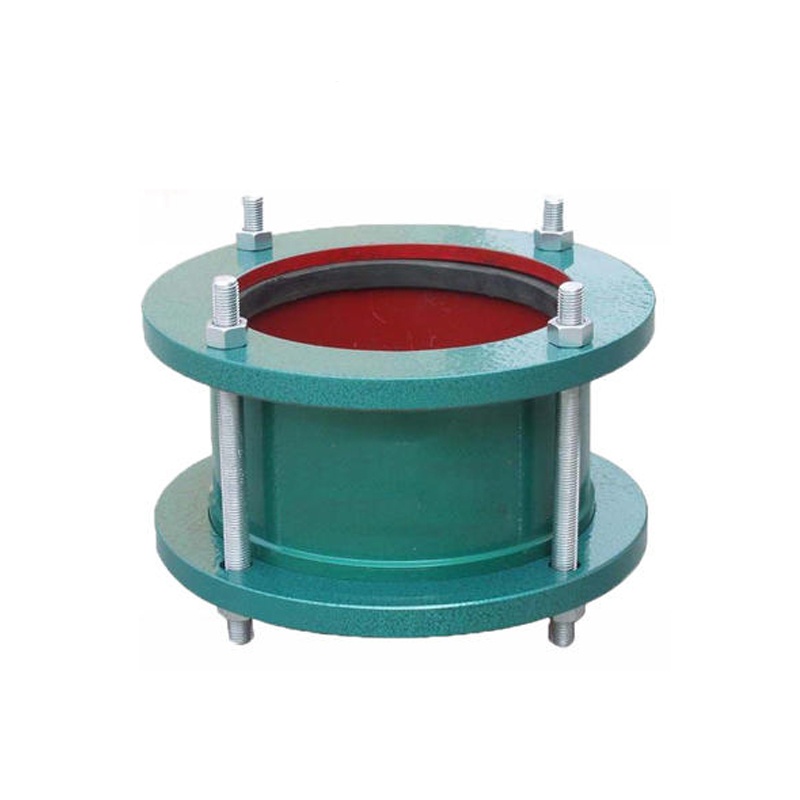

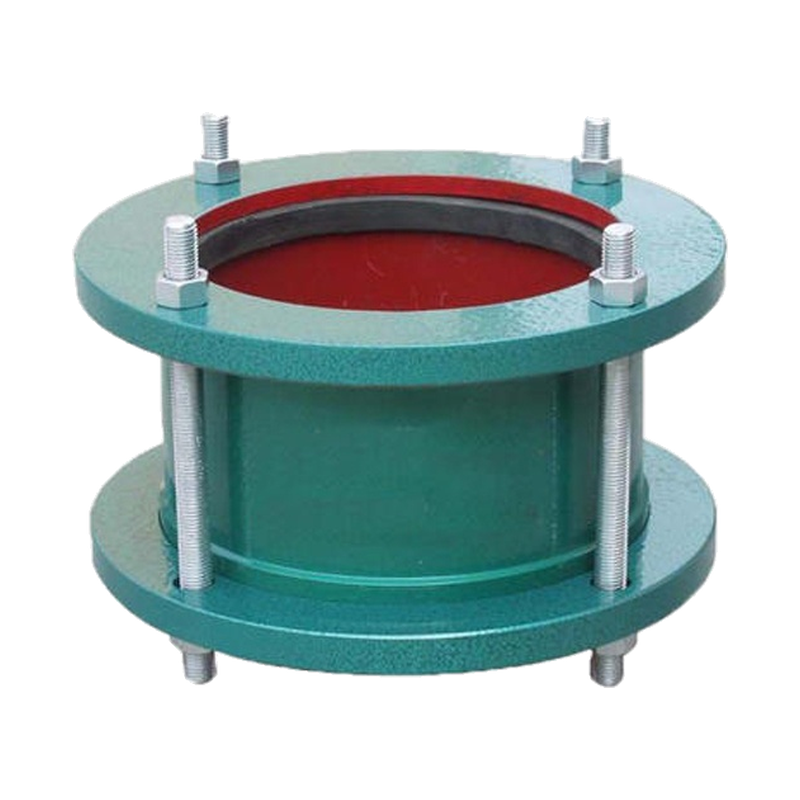

VSSJA(AF)型法兰式松套伸缩接头（又称法兰松套补偿接头、法兰松套伸缩节）由本体、压盖、密封圈和紧固件组成，采用与压盖松套伸缩接头相同的密封原理，一端法兰连接、另一端承插连接，适合阀门等设备与管道的连接，连接的同时补偿管道轴向位移，保护阀门等设备。恒佳供应的该型号覆盖 DN65–DN4000，尺寸符合 GB/T 12465-2007。
又称：法兰松套补偿接头、法兰松套伸缩节、AF 型伸缩接头
产品特点
- 一端法兰、一端承插，适合阀门进出口连接；
- 补偿轴向位移，降低管路应力；
- 密封圈压盖式密封，可靠且可维护。
规格参数表
| 序号 | 名称 | 数量 | 材料 |
|---|---|---|---|
| 1 | 本体 | 1 | QT400-15、Q235A、ZG230-450、1Cr13、20 |
| 2 | 压盖 | 1 | QT400-15、Q235A、20、ZG230-450、1Cr13 |
| 3 | 密封圈 | 2 | NBR、CR、EPDM、NR |
| 4 | 螺柱 | n | Q235A、35、1Cr18Ni9Ti |
| 5 | 螺母 | n | Q235A、20、1Cr18Ni9Ti |
| 公称通径 DN | 管子外径 DW | L₁ | L | 法兰连接尺寸 0.25MPa | 法兰连接尺寸 0.6MPa | 法兰连接尺寸 1.0MPa | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D₁ | n-do | D | D₁ | n-do | D | D₁ | n-do | ||||
| 65 | 76 | 105 | 118 | 160 | 130 | 4-φ14 | 160 | 130 | 4-φ14 | 185 | 145 | 4-φ18 |
| 80 | 89 | 190 | 150 | 4-φ18 | 190 | 150 | 4-φ18 | 200 | 160 | 8-φ18 | ||
| 100 | 108/114 | 210 | 170 | 210 | 170 | 220 | 180 | |||||
| 125 | 133/140 | 105 | 123 | 240 | 200 | 8-φ18 | 240 | 200 | 8-φ18 | 250 | 210 | 8-φ18 |
| 150 | 159/168 | 265 | 225 | 265 | 225 | 285 | 240 | 8-φ22 | ||||
| 200 | 219 | 105 | 130 | 320 | 280 | 8-φ18 | 320 | 280 | 8-φ18 | 340 | 295 | |
| 250 | 273 | 375 | 335 | 375 | 335 | 395 | 350 | 12-φ22 | ||||
| 300 | 325 | 440 | 395 | 12-φ18 | 440 | 395 | 12-φ18 | 445 | 400 | |||
| 350 | 355/377 | 130 | 160 | 490 | 445 | 490 | 445 | 505 | 460 | 16-φ22 | ||
| 400 | 406/426 | 540 | 495 | 16-φ22 | 540 | 495 | 16-φ22 | 565 | 515 | |||
| 450 | 457/480 | 595 | 550 | 595 | 550 | 615 | 565 | 20-φ26 | ||||
| 500 | 508/530 | 645 | 600 | 20-φ22 | 645 | 600 | 20-φ22 | 670 | 620 | |||
| 600 | 610/630 | 755 | 705 | 755 | 705 | 780 | 725 | 20-φ30 | ||||
| 700 | 720 | 860 | 810 | 24-φ26 | 860 | 810 | 24-φ26 | 895 | 840 | 24-φ30 | ||
| 800 | 820 | 220 | 255 | 975 | 920 | 24-φ30 | 975 | 920 | 24-φ30 | 1015 | 950 | 24-φ33 |
| 900 | 920 | 1075 | 1020 | 24-φ30 | 1075 | 1020 | 26-φ30 | 1115 | 1050 | 28-φ33 | ||
| 1000 | 1020 | 1175 | 1120 | 28-φ30 | 1175 | 1120 | 28-φ30 | 1230 | 1160 | 28-φ36 | ||
| 1200 | 1220 | 220 | 270 | 1375 | 1320 | 32-φ30 | 1405 | 1340 | 32-φ36 | 1455 | 1380 | 32-φ39 |
| 1400 | 1420 | 1575 | 1520 | 36-φ30 | 1630 | 1560 | 36-φ36 | 1675 | 1590 | 36-φ42 | ||
| 1600 | 1620 | 1780 | 1730 | 40-φ30 | 1830 | 1760 | 40-φ36 | 1915 | 1820 | 40-φ48 | ||
| 1800 | 1820 | 1990 | 1930 | 44-φ30 | 2045 | 1970 | 44-φ39 | 2115 | 2020 | 44-φ48 | ||
| 2000 | 2020 | 2190 | 2130 | 48-φ30 | 2265 | 2180 | 48-φ42 | 2325 | 2230 | 48-φ48 | ||
| 2200 | 2220 | 220 | 275 | 2405 | 2340 | 52-φ33 | 2475 | 2390 | 52-φ42 | 2550 | 2440 | 52-φ56 |
| 2400 | 2420 | 2605 | 2540 | 56-φ33 | 2685 | 2600 | 56-φ48 | 2760 | 2650 | 56-φ56 | ||
| 2600 | 2620 | 2805 | 2740 | 60-φ33 | 2905 | 2810 | 60-φ48 | 2960 | 2850 | 60-φ56 | ||
| 2800 | 2820 | 240 | 300 | 3030 | 2960 | 64-φ36 | 3115 | 3020 | 64-φ48 | 3180 | 3070 | 64-φ56 |
| 3000 | 3020 | 3230 | 3160 | 68-φ36 | 3315 | 3220 | 68-φ48 | 3405 | 3290 | 68-φ56 | ||
| 3200 | 3220 | 3430 | 3360 | 72-φ36 | 3525 | 3430 | 72-φ48 | — | ||||
| 3400 | 3420 | 3630 | 3560 | 76-φ36 | 3735 | 3640 | 76-φ48 | |||||
| 3600 | 3620 | 3840 | 3770 | 80-φ36 | 3970 | 3860 | 80-φ56 | |||||
| 3800 | 3820 | 4045 | 3970 | 80-φ39 | ||||||||
| 4000 | 4020 | 4245 | 4170 | 84-φ39 | ||||||||
- 本表按网页既有 GB/T 12465-2007 标注编排；项目采用的标准版本和关键尺寸须另行确认。
资料边界：本页表格用于采购前初步核对。网页未列示或未附可定位版本依据的字段，不作为加工、运输核算或下单依据；正式数据以项目采用的标准版本、订单和双方确认图为准。
适用与不适用怎么判断
适用：一端法兰、一端管端且安装长度可复核的连接。不适用或需另行确认：需要限位传力但订单未配置相应结构的场景。产品名称和公称口径只能完成初步筛选，不能替代介质相容性、温度、压力冲击、位移来源与管道约束核对。
报价为什么会不同
影响报价的不是一个口径数字，还包括型号结构、连接标准、金属件材质、橡胶或内衬要求、限位配置、数量、包装、运输和合同资料。比较时应让各家按同一配置拆分报价，不要把缺少选配件的价格当成完整交付价。
下单与验收动作
- 提供口径、工作压力、介质、温度、连接标准、位移、安装空间和数量；
- 让报价、图纸或产品资料中的型号与配置一致；
- 到货时核对标识、外观、接口、配件和合同约定资料，异常件不要强行安装。
查看所属产品系列和对应采购指南后，可到恒佳询价入口提交现场条件。恒佳可围绕接口、配套件和订单资料协助复核，但特殊工况仍以订单书面确认结果为准。
