产品说明
直接结论：VSSJA-1/BF单法兰限位伸缩接头适合解决单法兰连接、安装调节与轴向限位，但能否使用必须结合压力、介质、温度、接口和安装约束逐项确认。恒佳建议先完成工况核对，再锁定结构和报价范围。

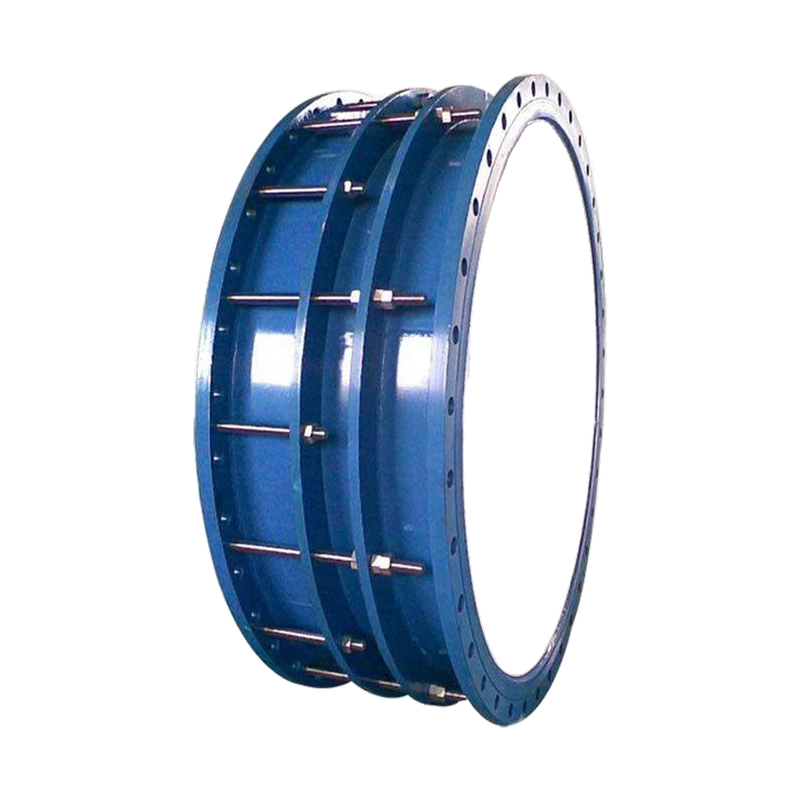

VSSJA-1(BF)型单法兰松套限位伸缩接头（GB/T 12465）由松套伸缩接头和一个限位短管组合而成，防止管道因超量位移导致接头泄漏或损坏，主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。恒佳供应的该型号覆盖 DN65–DN3600。
又称：单法兰限位伸缩接头、BF 型伸缩接头
产品特点
- 一边法兰连接、一边焊接，适应不一致的连接需求；
- 松套部位选用梯形圆环橡胶密封圈，利用橡胶压缩弹性变形实现静密封；
- 外部涂装高强度防腐漆，连接螺栓为高强度碳钢或不锈钢；
- 本体与伸缩管之间有一定间隙，具有一定轴向和径向补偿能力。
规格参数表
| 序号 | 名称 | 数量 | 材料 |
|---|---|---|---|
| 1 | 本体 | 1 | QT450-10、Q235A |
| 2 | 密封圈 | 1 | NBR/EPDM/CR |
| 3 | 压盖 | 1 | QT450-10、Q235A |
| 4 | 限位短管 | 1 | Q235A |
| 5 | 螺母 | 4n | Q235A、20# |
| 6 | 长螺栓 | n | Q235A、35# |
| 7 | 短螺栓 | n | Q235A、35# |
| 公称通径 DN | 管子外径 DW | L | L₁ | 伸缩量 ΔL | 法兰连接尺寸 0.6MPa | 法兰连接尺寸 1.0MPa | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| D | D₁ | n-do | D | D₁ | n-do | |||||
| 65 | 76 | 340 | 105 | 50 | 160 | 130 | 4-φ14 | 185 | 145 | 4-φ18 |
| 80 | 89 | 190 | 150 | 4-φ18 | 200 | 160 | 8-φ18 | |||
| 100 | 108/114 | 210 | 170 | 220 | 180 | |||||
| 125 | 133/140 | 240 | 200 | 8-φ18 | 250 | 210 | ||||
| 150 | 159/168 | 265 | 225 | 285 | 240 | 8-φ22 | ||||
| 200 | 219 | 320 | 280 | 340 | 295 | |||||
| 250 | 273 | 350 | 130 | 65 | 375 | 335 | 12-φ18 | 395 | 350 | 12-φ22 |
| 300 | 325 | 440 | 395 | 445 | 400 | |||||
| 350 | 377 | 490 | 445 | 12-φ22 | 505 | 460 | 16-φ22 | |||
| 400 | 426 | 540 | 495 | 565 | 515 | |||||
| 450 | 480 | 595 | 550 | 16-φ22 | 615 | 565 | 20-φ26 | |||
| 500 | 530 | 645 | 600 | 670 | 620 | |||||
| 600 | 630 | 755 | 705 | 20-φ26 | 780 | 725 | 20-φ30 | |||
| 700 | 720 | 860 | 810 | 24-φ26 | 895 | 840 | 20-φ30 | |||
| 800 | 820 | 590 | 220 | 130 | 975 | 920 | 24-φ30 | 1015 | 950 | 24-φ30 |
| 900 | 920 | 1075 | 1020 | 1115 | 1050 | |||||
| 1000 | 1020 | 1175 | 1120 | 28-φ30 | 1230 | 1160 | 24-φ33 | |||
| 1200 | 1220 | 1405 | 1340 | 32-φ33 | 1455 | 1380 | ||||
| 1400 | 1428 | 1630 | 1560 | 36-φ36 | 1675 | 1590 | 36-φ40 | |||
| 1500 | 1520/1528 | 1730 | 1660 | — | ||||||
| 1600 | 1620/1628 | 1830 | 1760 | 40-φ36 | 1915 | 1820 | 40-φ48 | |||
| 1800 | 1820/1828 | 2045 | 1970 | 44-φ40 | 2115 | 2020 | ||||
| 2000 | 2020/2030 | 2265 | 2180 | 48-φ42 | 2325 | 2230 | 44-φ48 | |||
| 2200 | 2220/2230 | 2475 | 2390 | 52-φ42 | 2550 | 2440 | 48-φ48 | |||
| 2400 | 2420/2430 | 2685 | 2600 | 56-φ42 | 2760 | 2650 | 52-φ56 | |||
| 2600 | 2620/2630 | 2905 | 2810 | 60-φ48 | 2960 | 2850 | 56-φ56 | |||
| 2800 | 2820/2830 | 3115 | 3020 | 64-φ48 | 3180 | 3070 | 60-φ56 | |||
| 3000 | 3020/3030 | 600 | 240 | 150 | 3315 | 3220 | 68-φ48 | 3405 | 3290 | 64-φ56 |
| 3200 | 3220/3230 | 3525 | 3430 | 72-φ48 | — | 68-φ60 | ||||
| 3400 | 3420/3430 | 3735 | 3640 | 76-φ48 | ||||||
| 3600 | 3620/3630 | 3970 | 3860 | 80-φ56 | ||||||
- 本表按网页既有 GB/T 12465-2007 标注编排；项目采用的标准版本和关键尺寸须另行确认。
资料边界：本页表格用于采购前初步核对。网页未列示或未附可定位版本依据的字段，不作为加工、运输核算或下单依据；正式数据以项目采用的标准版本、订单和双方确认图为准。
适用与不适用怎么判断
适用：法兰端、管端、限位量和固定条件明确的管线。不适用或需另行确认：两端均需法兰或需要传递轴向力但未设计传力结构的场景。产品名称和公称口径只能完成初步筛选，不能替代介质相容性、温度、压力冲击、位移来源与管道约束核对。
报价为什么会不同
影响报价的不是一个口径数字，还包括型号结构、连接标准、金属件材质、橡胶或内衬要求、限位配置、数量、包装、运输和合同资料。比较时应让各家按同一配置拆分报价，不要把缺少选配件的价格当成完整交付价。
下单与验收动作
- 提供口径、工作压力、介质、温度、连接标准、位移、安装空间和数量；
- 让报价、图纸或产品资料中的型号与配置一致；
- 到货时核对标识、外观、接口、配件和合同约定资料，异常件不要强行安装。
查看所属产品系列和对应采购指南后，可到恒佳询价入口提交现场条件。恒佳可围绕接口、配套件和订单资料协助复核，但特殊工况仍以订单书面确认结果为准。
