产品说明
直接结论：WTX橡胶弯头适合解决需要转向与柔性连接的管线位置，但能否使用必须结合压力、介质、温度、接口和安装约束逐项确认。恒佳建议先完成工况核对，再锁定结构和报价范围。

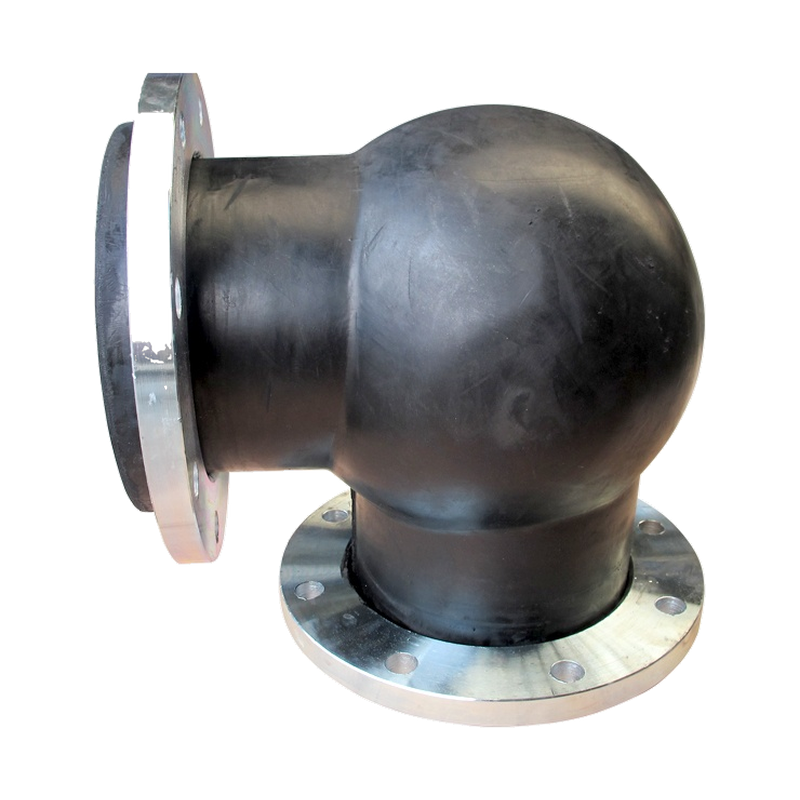

WTX型可曲挠橡胶弯头（原图标注 WTX type flexible rubber bent）由织物增强的橡胶弯头主体与金属法兰或丝扣活接头组成，在管路转向处同时完成 90° 换向与减振降噪、位移补偿。巩义市恒佳供水材料有限公司生产的 WTX 型覆盖 DN50–DN300，适合泵房狭小空间的转向连接。
又称：可曲挠橡胶弯头、柔性弯头、橡胶软接弯头
产品特点
- 转向与减振一体，省去“弯头+软接头”两件组合；
- 耐压高、弹性好、位移量大，可平衡管道偏差；
- 分 WTX-Ⅰ（1.0MPa）、WTX-Ⅱ（1.6MPa）、WTX-Ⅲ（2.5MPa）三个压力等级。
规格参数表
| 项目 | WTX-Ⅰ | WTX-Ⅱ | WTX-Ⅲ |
|---|---|---|---|
| 工作压力 MPa（Kgf/cm²） | 1.0（10） | 1.6（16） | 2.5（25） |
| 爆破压力 MPa（Kgf/cm²） | 2.0（20） | 3.2（32） | 4.5（45） |
| 真空度 KPa（mmHg） | 53.3（400） | 86.7（650） | 100（750） |
| 适用温度 ℃ | -15 ~ 115，特殊可达 -30 ~ 250 | ||
| 适用介质 | 空气、压缩空气、水、海水、热水、油、酸、碱等 | ||
注：主要零件材料同 JGD 型可曲挠橡胶接头。
| 公称通径 DN | inch | 长度 L（mm） | 轴向伸长（mm） | 轴向压缩（mm） | 横向位移（mm） | 偏转角度（α₁+α₂）° |
|---|---|---|---|---|---|---|
| 50 | 2 | 150 | 20 | 20 | 16 | 20 |
| 65 | 2½ | 150 | 20 | 20 | 16 | 20 |
| 80 | 3 | 160 | 20 | 20 | 16 | 20 |
| 100 | 4 | 170 | 20 | 20 | 16 | 20 |
| 125 | 5 | 200 | 20 | 20 | 16 | 20 |
| 150 | 6 | 230 | 20 | 20 | 16 | 20 |
| 200 | 8 | 265 | 20 | 20 | 16 | 20 |
| 250 | 10 | 280 | 20 | 20 | 16 | 20 |
| 300 | 12 | 320 | 20 | 20 | 16 | 20 |
适用与不适用怎么判断
适用：弯曲方向、空间、接口和受力条件均清楚的连接位置。不适用或需另行确认：把直通接头参数直接套用或依靠弯头强行校正管线的场景。产品名称和公称口径只能完成初步筛选，不能替代介质相容性、温度、压力冲击、位移来源与管道约束核对。
报价为什么会不同
影响报价的不是一个口径数字，还包括型号结构、连接标准、金属件材质、橡胶或内衬要求、限位配置、数量、包装、运输和合同资料。比较时应让各家按同一配置拆分报价，不要把缺少选配件的价格当成完整交付价。
下单与验收动作
- 提供口径、工作压力、介质、温度、连接标准、位移、安装空间和数量；
- 让报价、图纸或产品资料中的型号与配置一致；
- 到货时核对标识、外观、接口、配件和合同约定资料，异常件不要强行安装。
查看所属产品系列和对应采购指南后，可到恒佳询价入口提交现场条件。恒佳可以围绕真实生产和拼装环节协助复核，但特殊工况仍以订单书面确认结果为准。
