橡胶弯头用于转向与柔性连接任务时，要核对弯曲方向、空间、受力与接口。 本篇重点核对口径、压力等级、弯曲方向、流向标识、接口、介质、温度、空间和支撑，不替代项目设计、受力计算或订单确认。

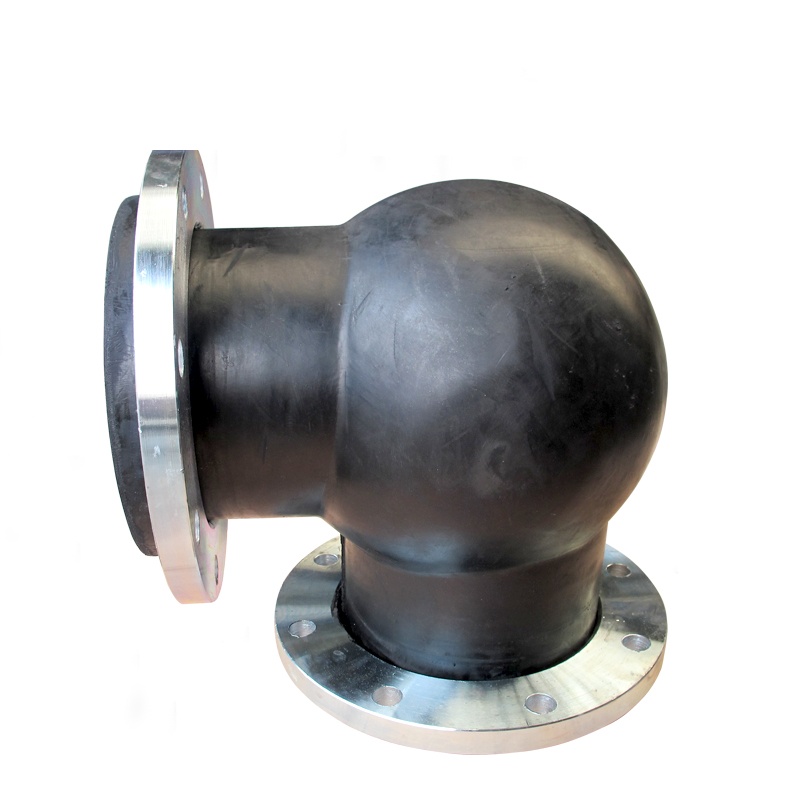

WTX型可曲挠橡胶弯头由织物增强的橡胶弯头主体与金属法兰或丝扣活接头组成，在管路 90° 转向处同时完成换向、减振降噪与位移补偿。巩义市恒佳供水材料有限公司生产的 WTX 型覆盖 DN50–DN300，分三个压力等级。
又称：可曲挠橡胶弯头、柔性弯头、橡胶软接弯头
结构特点
- 集成弯头结构可减少部分布局中的独立连接件，实际接口数量按安装图确认；
- 允许位移、减振效果和安装空间按具体型号资料与系统条件确认；
- WTX-Ⅰ 1.0MPa / WTX-Ⅱ 1.6MPa / WTX-Ⅲ 2.5MPa 三个压力等级。
规格参数表
| 项目 | WTX-Ⅰ | WTX-Ⅱ | WTX-Ⅲ |
|---|---|---|---|
| 工作压力 MPa（Kgf/cm²） | 1.0（10） | 1.6（16） | 2.5（25） |
| 爆破压力 MPa（Kgf/cm²） | 2.0（20） | 3.2（32） | 4.5（45） |
| 真空度 KPa（mmHg） | 53.3（400） | 86.7（650） | 100（750） |
| 适用温度 | 按具体胶料、结构及对应型号资料确认 | ||
| 适用介质 | 按介质成分、浓度、温度、压力及对应胶料资料确认 | ||
注：主要零件材料同 JGD 型可曲挠橡胶接头。
表格可左右滑动查看全部列
| 公称通径 DN | inch | 长度 L（mm） | 轴向伸长（mm） | 轴向压缩（mm） | 横向位移（mm） | 偏转角度（α₁+α₂）° |
|---|---|---|---|---|---|---|
| 50 | 2 | 150 | 20 | 20 | 16 | 20 |
| 65 | 2½ | 150 | 20 | 20 | 16 | 20 |
| 80 | 3 | 160 | 20 | 20 | 16 | 20 |
| 100 | 4 | 170 | 20 | 20 | 16 | 20 |
| 125 | 5 | 200 | 20 | 20 | 16 | 20 |
| 150 | 6 | 230 | 20 | 20 | 16 | 20 |
| 200 | 8 | 265 | 20 | 20 | 16 | 20 |
| 250 | 10 | 280 | 20 | 20 | 16 | 20 |
| 300 | 12 | 320 | 20 | 20 | 16 | 20 |
选型与安装要点
- 按系统压力选 Ⅰ/Ⅱ/Ⅲ 型，爆破压力分别为 2.0/3.2/4.5MPa；
- 按该型号安装图核对两端轴线、流向标识、支撑及受力方向；方向不清时提交现场图与产品图，由技术人员确认后安装；
- 主要零件材料同 JGD 型橡胶接头。
采购决策补充：把页面结论放回当前项目
阅读“橡胶软接头”时，应把页面结论逐项放回当前项目，核对介质、压力或真空、温度、位移方向与数值、口径、两端接口、安装长度、支撑和限位条件；未知项应明确标为待确认，不能用同名产品、相邻口径或其他项目经验补齐。
下单前的停止条件与资料交接
当介质、压力或真空、温度、位移方向与数值、口径、两端接口、安装长度、支撑和限位条件中仍有影响选型或安装的空项时，还不能直接下单。应提交工况表、图纸或现场照片、数量及项目文件，由双方把型号、接口、尺寸和资料边界书面确认后再锁单。
常见问题
WTX 橡胶弯头能承受多大压力？
Ⅰ型 1.0、Ⅱ型 1.6、Ⅲ型 2.5MPa，按系统压力选型。
转向角只能是 90° 吗？
常规 90°，特殊角度可开模定制。
集成橡胶弯头是否一定比钢管弯头加软接头更好？
不能一概而论。集成结构可减少部分布局中的独立连接件；是否节省空间、适合减振及允许位移，应比较具体安装图、接口数量和型号资料。
橡胶软接头在什么情况下还不能直接用于下单？
当介质、压力或真空、温度、位移方向与数值、口径、两端接口、安装长度、支撑和限位条件中仍有影响选型或安装的空项时，还不能直接下单。应提交工况表、图纸或现场照片、数量及项目文件，由双方把型号、接口、尺寸和资料边界书面确认后再锁单。
资料来源
- 恒佳官网对应产品资料确认日期：2026-08-27
- GB/T 26121-2010《可曲挠橡胶接头》官方全文确认日期：2026-09-01
- FSA Expansion Joints - Piping Technical Handbook 8.1确认日期：2026-09-01
- 橡胶软接头询价参数清单确认日期：2026-09-01
