产品说明
直接结论：JIS 5K法兰适合解决JIS 5K体系的低压接口连接，但能否使用必须结合压力、介质、温度、接口和安装约束逐项确认。恒佳建议先完成工况核对，再锁定结构和报价范围。

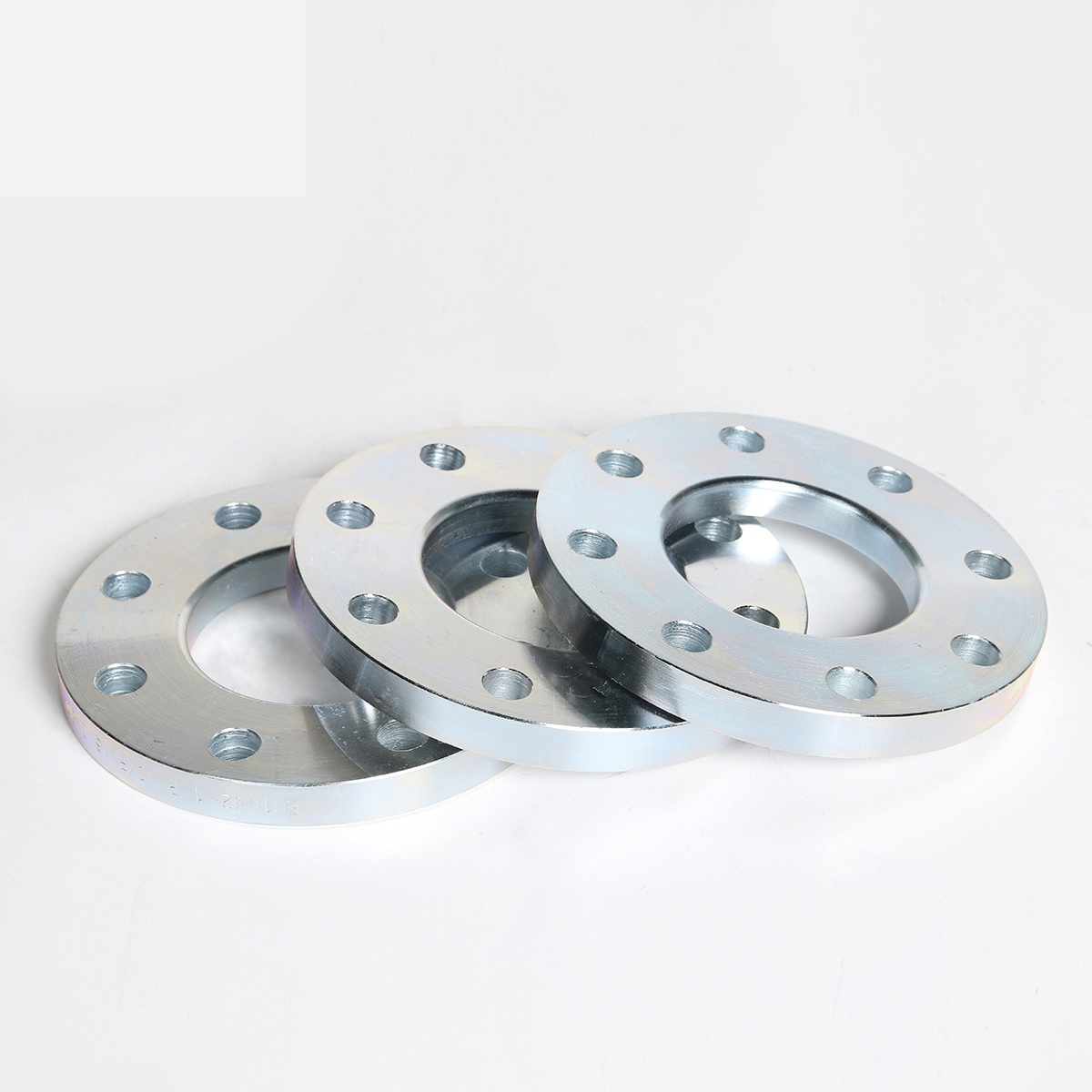

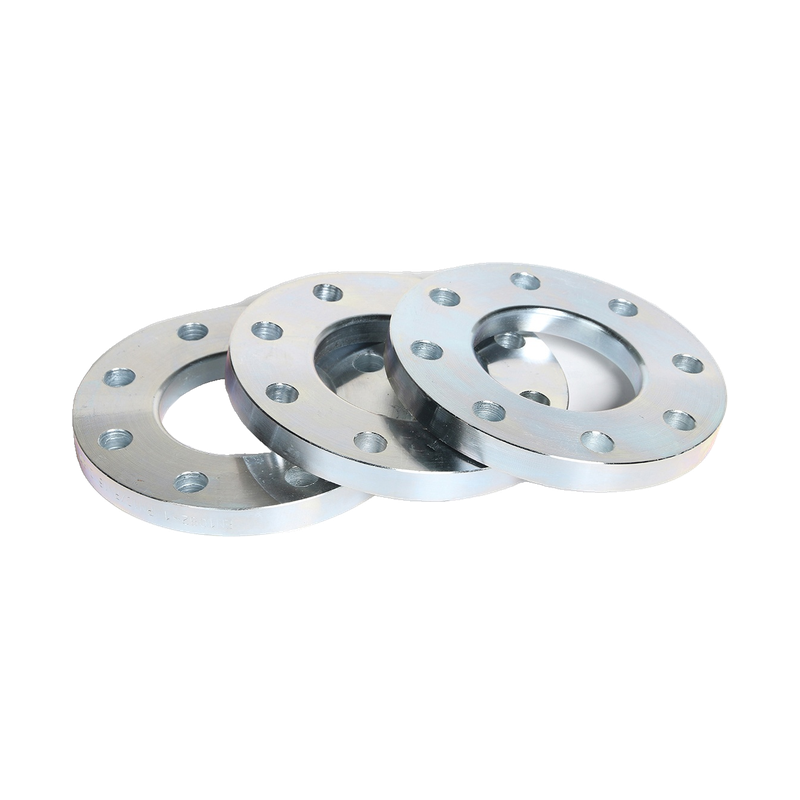

5K 日标法兰按 KS B1503 / JIS B2220 标准生产，公称尺寸覆盖 10A–1500A，是日标体系中的低压等级，常用于普通水管路、低压设备接口。巩义市恒佳供水材料有限公司配套供应 5K 法兰，材质可选碳钢、不锈钢，可与本公司接头类产品成套出厂。
又称：JIS 5K 法兰、KS 5K 法兰、日标 5 公斤法兰
适用范围
- 低压水管路、日系设备接口；
- 与 10K 相比外径更小、厚度更薄，不能互相替代。
规格参数表
| 公称通径 | 法兰外径 D | 螺栓孔中心圆 C | 凸面直径 g | 法兰内径 do | 配管外径 d₁ | 厚度 t | T | a | b | 螺栓孔径 h | 孔数 n | 螺栓 | 对焊 W₁ | W₂ | 重量（kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 75 | 55 | 39 | 17.8 | 17.3 | 9 | — | — | — | 12 | 4 | M10 | 5.0 | 2.5 | 0.27 |
| 15 | 80 | 60 | 44 | 22.2 | 21.7 | 9 | — | — | — | 12 | 4 | M10 | 5.0 | 3.0 | 0.30 |
| 20 | 85 | 65 | 49 | 27.7 | 27.2 | 10 | — | — | — | 12 | 4 | M10 | 5.0 | 3.0 | 0.37 |
| 25 | 95 | 75 | 59 | 34.5 | 34.0 | 10 | — | — | — | 12 | 4 | M10 | 5.0 | 3.0 | 0.45 |
| 32 | 115 | 90 | 70 | 43.2 | 42.7 | 12 | — | — | — | 15 | 4 | M12 | 6.0 | 3.0 | 0.78 |
| 40 | 120 | 95 | 75 | 49.1 | 48.6 | 12 | — | — | — | 15 | 4 | M12 | 6.0 | 3.0 | 0.83 |
| 50 | 130 | 105 | 85 | 61.1 | 60.5 | 14 | — | — | — | 15 | 4 | M12 | 6.0 | 3.0 | 1.07 |
| 65 | 155 | 130 | 110 | 77.1 | 76.3 | 14 | — | — | — | 15 | 4 | M12 | 6.0 | 4.0 | 1.49 |
| 80 | 180 | 145 | 121 | 90.0 | 89.1 | 14 | — | — | — | 19 | 4 | M16 | 6.0 | 4.0 | 1.99 |
| 90 | 190 | 155 | 131 | 102.6 | 101.6 | 14 | — | — | — | 19 | 4 | M16 | 6.0 | 4.0 | 2.09 |
| 100 | 200 | 165 | 141 | 115.4 | 114.3 | 16 | — | — | — | 19 | 8 | M16 | 7.0 | 4.0 | 2.39 |
| 125 | 235 | 200 | 176 | 141.2 | 139.8 | 16 | — | — | — | 19 | 8 | M16 | 7.0 | 4.0 | 3.23 |
| 150 | 265 | 230 | 206 | 166.6 | 165.2 | 18 | — | — | — | 19 | 8 | M16 | 7.0 | 5.0 | 4.41 |
| 175 | 300 | 260 | 232 | 192.1 | 190.7 | 18 | — | — | — | 23 | 8 | M20 | 7.5 | 5.0 | 5.51 |
| 200 | 320 | 280 | 252 | 218.0 | 216.3 | 20 | — | — | — | 23 | 8 | M20 | 8.5 | 6.0 | 6.33 |
| 225 | 345 | 305 | 277 | 243.7 | 241.8 | 20 | — | — | — | 23 | 12 | M20 | 9.0 | 6.0 | 6.64 |
| 250 | 385 | 345 | 317 | 269.5 | 267.4 | 22 | — | — | — | 23 | 12 | M20 | 10.0 | 6.0 | 9.45 |
| 300 | 430 | 390 | 360 | 321.0 | 318.5 | 22 | — | — | — | 23 | 12 | M20 | 10.0 | 6.0 | 10.30 |
| 350 | 480 | 435 | 403 | 358.1 | 355.6 | 24 | — | — | — | 25 | 12 | M22 | 12.0 | 7.0 | 14.00 |
| 400 | 540 | 495 | 463 | 409.0 | 406.4 | 24 | 40 | 495 | 500 | 25 | 16 | M22 | 12.0 | 7.0 | 16.90 |
| 450 | 605 | 555 | 523 | 460.0 | 457.2 | 24 | 40 | 546 | 552 | 25 | 20 | M22 | 12.0 | 7.0 | 24.80 |
| 500 | 655 | 605 | 573 | 511.0 | 508.0 | 24 | 40 | 546 | 552 | 25 | 20 | M22 | 12.0 | 7.0 | 26.90 |
| 550 | 720 | 665 | 630 | 562.0 | 558.8 | 26 | 42 | 597 | 603 | 27 | 20 | M24 | 12.0 | 7.0 | 34.10 |
| 600 | 770 | 715 | 680 | 613.0 | 609.6 | 26 | 44 | 648 | 654 | 27 | 20 | M24 | 12.0 | 7.0 | 37.50 |
| 650 | 825 | 770 | 735 | 664.0 | 660.4 | 26 | 48 | 702 | 708 | 27 | 24 | M24 | 12.0 | 7.0 | 42.80 |
| 700 | 875 | 820 | 785 | 715.0 | 711.2 | 26 | 48 | 751 | 758 | 27 | 24 | M24 | 12.0 | 7.0 | 45.40 |
| 750 | 945 | 880 | 840 | 766.0 | 762.0 | 28 | 52 | 802 | 810 | 33 | 24 | M30 | 12.0 | 7.0 | 57.10 |
| 800 | 995 | 930 | 890 | 817.0 | 812.8 | 28 | 52 | 854 | 862 | 33 | 24 | M30 | 13.0 | 8.0 | 60.80 |
| 850 | 1045 | 980 | 940 | 868.0 | 863.6 | 28 | 54 | 904 | 912 | 33 | 24 | M30 | 13.0 | 8.0 | 63.50 |
| 900 | 1095 | 1030 | 990 | 919.0 | 914.4 | 30 | 56 | 956 | 964 | 33 | 24 | M30 | 13.0 | 8.0 | 75.30 |
| 1000 | 1195 | 1130 | 1090 | 1021.0 | 1016.0 | 32 | 60 | 1058 | 1066 | 33 | 28 | M30 | 14.0 | 9.0 | 88.50 |
| 1100 | 1305 | 1240 | 1200 | 1123.0 | 1117.6 | 32 | — | — | — | 33 | 28 | M30 | — | — | — |
| 1200 | 1420 | 1350 | 1305 | 1225.0 | 1219.2 | 34 | — | — | — | 33 | 32 | M30 | — | — | — |
| 1350 | 1575 | 1505 | 1460 | 1371.6 | 34 | — | — | — | 33 | 32 | M30 | — | — | — | |
| 1500 | 1730 | 1660 | 1615 | 1524.0 | 36 | — | — | — | 33 | 36 | M30 | — | — | — | |
- 本表按网页既有 KS B1503 / JIS B2220 5K 标注编排，单位 mm；项目采用的标准版本和关键尺寸须另行确认。
资料边界：本页表格用于采购前初步核对。网页未列示或未附可定位版本依据的字段，不作为加工、运输核算或下单依据；正式数据以项目采用的标准版本、订单和双方确认图为准。
适用与不适用怎么判断
适用：进口设备或项目明确采用JIS 5K且现场接口已复测的场景。不适用或需另行确认：仅凭低压力称呼套用其他标准尺寸的场景。产品名称和公称口径只能完成初步筛选，不能替代介质相容性、温度、压力冲击、位移来源与管道约束核对。
报价为什么会不同
影响报价的不是一个口径数字，还包括型号结构、连接标准、金属件材质、橡胶或内衬要求、限位配置、数量、包装、运输和合同资料。比较时应让各家按同一配置拆分报价，不要把缺少选配件的价格当成完整交付价。
下单与验收动作
- 提供口径、工作压力、介质、温度、连接标准、位移、安装空间和数量；
- 让报价、图纸或产品资料中的型号与配置一致；
- 到货时核对标识、外观、接口、配件和合同约定资料，异常件不要强行安装。
查看所属产品系列和对应采购指南后，可到恒佳询价入口提交现场条件。恒佳可围绕接口、配套件和订单资料协助复核，但特殊工况仍以订单书面确认结果为准。
