产品说明
直接结论：DIN PN16法兰适合解决项目指定DIN PN16体系的接口连接，但能否使用必须结合压力、介质、温度、接口和安装约束逐项确认。恒佳建议先完成工况核对，再锁定结构和报价范围。

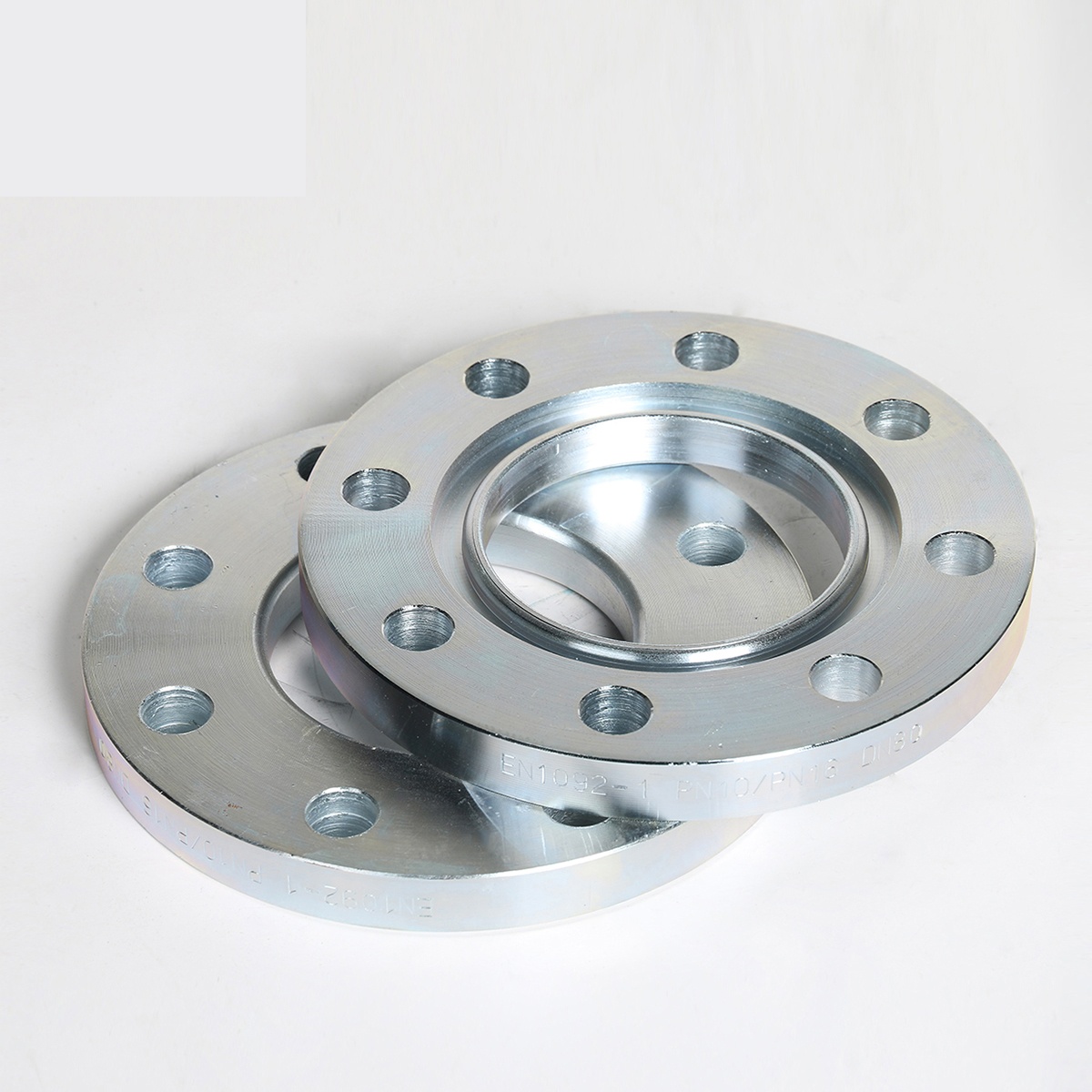

PN16 德标法兰按 DIN/EN 1092-1 标准生产，公称通径 DN10–DN2000，是德标体系最常用的压力等级，适用于欧洲标准的水处理、石化、机械设备管路。巩义市恒佳供水材料有限公司配套供应 PN16 德标法兰，可与橡胶软接头、伸缩器、补偿器成套出厂。
又称：DIN PN16 法兰、德标 16 公斤法兰
适用范围
- 欧标设备与涉外工程接口；
- d₁ 系列 1/系列 2 对应不同配管外径，订货注明钢管外径。
规格参数表
| DN | 配管外径 d₁（系列1/系列2） | D | b | k | h₁ | d₃ | s | r | h₂ | d₄ | f | 孔数 | 螺栓 | d₂ | 重量（kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 14 / 17.2 | 90 | 14 | 60 | 35 | 25/28 | 1.8 | 4 | 6 | 40 | 2 | 4 | M12 | 14 | 0.580 |
| 15 | 20 / 21.3 | 95 | 14 | 65 | 35 | 30/32 | 2 | 4 | 6 | 45 | 2 | 4 | M12 | 14 | 0.648 |
| 20 | 25 / 26.9 | 105 | 16 | 75 | 38 | 38/40 | 2.3 | 4 | 6 | 58 | 2 | 4 | M12 | 14 | 0.952 |
| 25 | 30 / 33.7 | 115 | 16 | 85 | 38 | 42/45 | 2.3/2.6 | 4 | 6 | 68 | 2 | 4 | M12 | 14 | 1.140 |
| 32 | 38 / 42.4 | 140 | 16 | 100 | 40 | 52/56 | 2.6 | 6 | 6 | 78 | 2 | 4 | M16 | 18 | 1.69 |
| 40 | 44.5 / 48.3 | 150 | 16 | 110 | 42 | 60/64 | 2.6 | 6 | 7 | 88 | 3 | 4 | M16 | 18 | 1.86 |
| 50 | 57 / 60.3 | 165 | 18 | 125 | 45 | 72/75 | 2.9 | 6 | 8 | 102 | 3 | 4 | M16 | 18 | 2.53 |
| 65 | 76.1 | 185 | 18 | 145 | 45 | 90 | 2.9 | 6 | 10 | 122 | 3 | 4 | M16 | 18 | 3.06 |
| 80 | 88.9 | 200 | 20 | 160 | 50 | 105/108 | 3.2 | 8 | 10 | 138 | 3 | 8 | M16 | 18 | 3.70 |
| 100 | 108 / 114.3 | 220 | 20 | 180 | 52 | 125/131 | 3.6 | 8 | 12 | 158 | 3 | 8 | M16 | 18 | 4.62 |
| 125 | 133 / 139.7 | 250 | 22 | 210 | 55 | 150/156 | 4 | 8 | 12 | 188 | 3 | 8 | M16 | 18 | 6.30 |
| 150 | 159 / 168.3 | 285 | 22 | 240 | 55 | 175/184 | 4.5 | 10 | 12 | 212 | 3 | 8 | M20 | 22 | 7.75 |
| 175 | 193.7 | 315 | 24 | 270 | 60 | 210 | 5.4 | 10 | 12 | 242 | 3 | 8 | M20 | 22 | 9.85 |
| 200 | 219.1 | 340 | 24 | 295 | 62 | 235 | 5.9 | 10 | 16 | 268 | 3 | 12 | M20 | 22 | 11.00 |
| 250 | 267 / 273 | 405 | 26 | 355 | 70 | 285/292 | 6.3 | 12 | 16 | 320 | 3 | 12 | M24 | 26 | 15.6 |
| 300 | 323.9 | 460 | 28 | 410 | 78 | 344 | 7.1 | 12 | 16 | 378 | 4 | 12 | M24 | 26 | 22.0 |
| 350 | 355.6 / 368 | 520 | 30 | 470 | 82 | 390 | 8 | 12 | 16 | 438 | 4 | 16 | M24 | 26 | 31.2 / 28.8 |
| 400 | 406.4 / 419 | 580 | 32 | 525 | 85 | 445 | 8 | 12 | 16 | 490 | 4 | 16 | M27 | 30 | 39.3 / 36.3 |
| 500 | 508 | 715 | 34 | 650 | 90 | 548 | 8 | 12 | 16 | 610 | 4 | 20 | M30 | 33 | 61.0 |
| 600 | 610 | 840 | 36 | 770 | 98 | 652 | 8.8 | 12 | 18 | 725 | 5 | 20 | M33 | 36 | 75.4 |
| 700 | 711 | 910 | 38 | 840 | 100 | 755 | 8.8 | 12 | 18 | 795 | 5 | 24 | M33 | 36 | 77.0 |
| 800 | 813 | 1025 | 38 | 950 | 105 | 855 | 10 | 12 | 20 | 900 | 5 | 24 | M36 | 39 | 101.0 |
| 900 | 914 | 1125 | 40 | 1050 | 110 | 955 | 10 | 12 | 20 | 1000 | 5 | 28 | M36 | 39 | 122.0 |
| 1000 | 1016 | 1255 | 42 | 1170 | 120 | 1058 | 10 | 16 | 22 | 1115 | 5 | 28 | M39 | 42 | 162.0 |
| 1200 | 1220 | 1485 | 46 | 1390 | 130 | 1262 | 12.5 | 16 | 30 | 1330 | 5 | 32 | M45 | 48 | 243 |
| 1400 | 1420 | 1685 | 52 | 1590 | 145 | 1465 | 14.2 | 16 | 30 | 1530 | 5 | 36 | M45 | 48 | 323 |
| 1600 | 1620 | 1930 | 58 | 1820 | 160 | 1668 | 16 | 16 | 35 | 1750 | 5 | 40 | M52 | 56 | 479 |
| 1800 | 1820 | 2130 | 62 | 2020 | 170 | 1870 | 17.5 | 16 | 35 | 1950 | 5 | 44 | M52 | 56 | 599 |
| 2000 | 2020 | 2345 | 66 | 2230 | 180 | 2072 | 20 | 16 | 40 | 2150 | 5 | 48 | M56 | 62 | 719 |
- 本表按网页既有 DIN/EN 1092-1 PN16 标注编排，单位 mm；d₁ 系列1/系列2 对应不同配管外径系列；项目采用的标准版本和关键尺寸须另行确认。
资料边界：本页表格用于采购前初步核对。网页未列示或未附可定位版本依据的字段，不作为加工、运输核算或下单依据；正式数据以项目采用的标准版本、订单和双方确认图为准。
适用与不适用怎么判断
适用：标准版本、孔距、密封面和材料均明确的连接。不适用或需另行确认：把不同体系PN16视为自动互换的场景。产品名称和公称口径只能完成初步筛选，不能替代介质相容性、温度、压力冲击、位移来源与管道约束核对。
报价为什么会不同
影响报价的不是一个口径数字，还包括型号结构、连接标准、金属件材质、橡胶或内衬要求、限位配置、数量、包装、运输和合同资料。比较时应让各家按同一配置拆分报价，不要把缺少选配件的价格当成完整交付价。
下单与验收动作
- 提供口径、工作压力、介质、温度、连接标准、位移、安装空间和数量；
- 让报价、图纸或产品资料中的型号与配置一致；
- 到货时核对标识、外观、接口、配件和合同约定资料，异常件不要强行安装。
查看所属产品系列和对应采购指南后，可到恒佳询价入口提交现场条件。恒佳可围绕接口、配套件和订单资料协助复核，但特殊工况仍以订单书面确认结果为准。
