产品说明
直接结论：DIN PN10法兰适合解决项目指定DIN PN10体系的接口连接，但能否使用必须结合压力、介质、温度、接口和安装约束逐项确认。恒佳建议先完成工况核对，再锁定结构和报价范围。

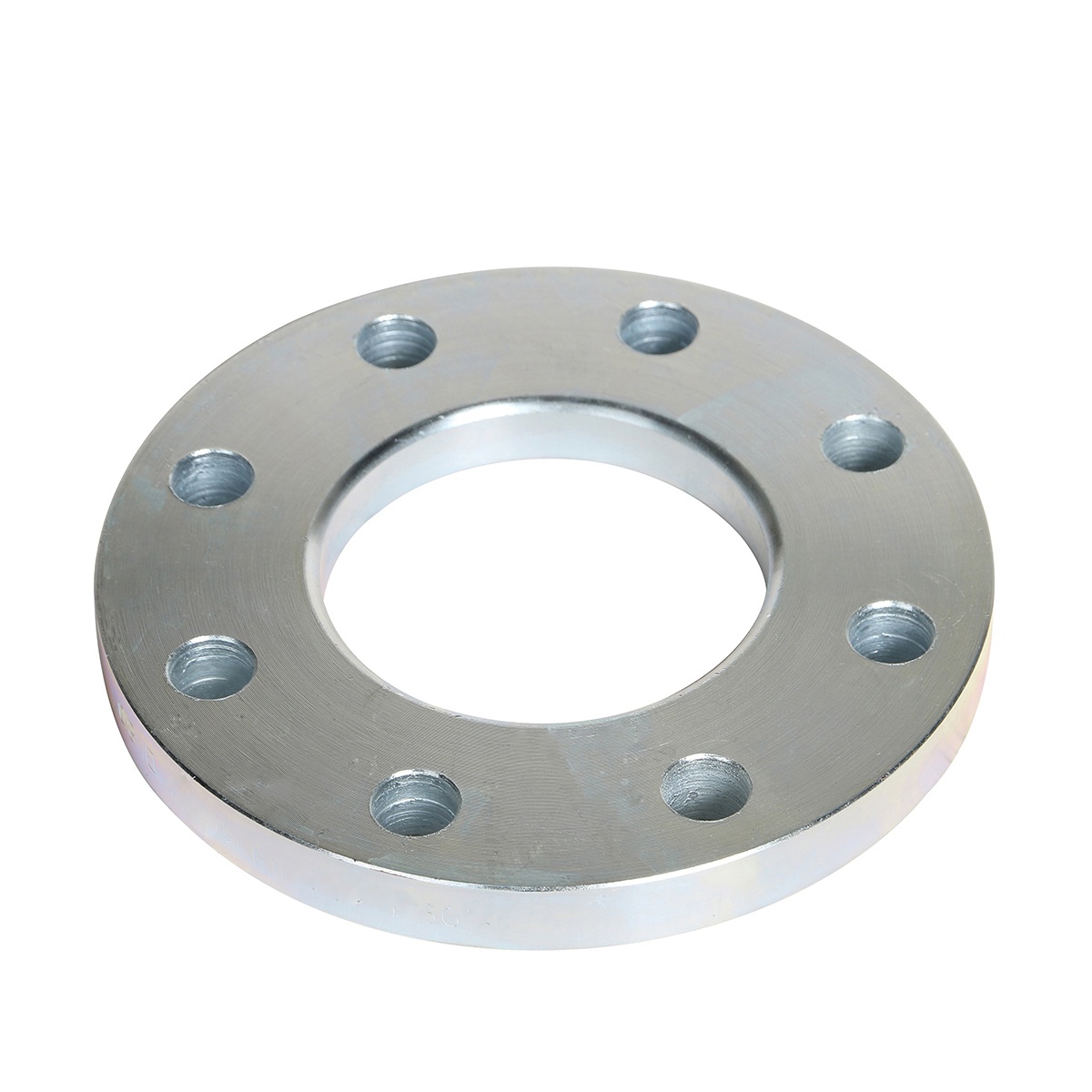

PN10 德标法兰按 DIN 2576（平焊）、DIN 2527（盲板）、DIN 2632（对焊）标准生产，公称通径 DN10–DN1000，广泛用于欧洲标准的水务、化工及机械设备管路。巩义市恒佳供水材料有限公司配套供应 PN10 德标法兰，材质可选碳钢、不锈钢。
又称：DIN PN10 法兰、德标 10 公斤法兰
适用范围
- 欧洲设备接口、中德合资工程管路；
- 对焊、平焊、盲板三种形式齐全。
规格参数表
| DN | 配管外径 d₁ | D | t（对焊/平焊/盲板） | K | T | d₃ | s | r | a | d₄ | f | 孔数 | 螺栓 | d₂ | 重量 DIN2576（kg） | 重量 DIN2632（kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 14/17.2 | 90 | 14/14/14 | 60 | 35 | 25/28 | 1.8 | 4 | 6 | 40 | 2 | 4 | M12 | 14 | 0.613 | 0.580 |
| 15 | 20/21.3 | 95 | 14/14/14 | 65 | 35 | 30/32 | 2.0 | 4 | 6 | 45 | 2 | 4 | M12 | 14 | 0.675 | 0.648 |
| 20 | 25/26.9 | 105 | 16/16/16 | 75 | 38 | 38/40 | 2.3 | 4 | 6 | 58 | 2 | 4 | M12 | 14 | 0.947 | 0.952 |
| 25 | 30/33.7 | 115 | 16/16/16 | 85 | 38 | 42/45 | 2.6 | 4 | 6 | 68 | 2 | 4 | M12 | 14 | 1.14 | 1.14 |
| 32 | 38/42.4 | 140 | 16/16/16 | 100 | 40 | 52/56 | 2.6 | 6 | 6 | 78 | 2 | 4 | M16 | 18 | 1.66 | 1.69 |
| 40 | 44.5/48.3 | 150 | 16/16/16 | 110 | 42 | 60/64 | 2.6 | 6 | 7 | 88 | 3 | 4 | M16 | 18 | 1.89 | 1.86 |
| 50 | 57/60.3 | 165 | 18/18/18 | 125 | 45 | 72/75 | 2.9 | 6 | 8 | 102 | 3 | 4 | M16 | 18 | 2.51 | 2.53 |
| 65 | 76.1 | 185 | 18/18/18 | 145 | 45 | 90 | 2.9 | 6 | 10 | 122 | 3 | 4 | M16 | 18 | 3.00 | 3.06 |
| 80 | 88.9 | 200 | 20/20/20 | 160 | 50 | 105 | 3.2 | 8 | 10 | 138 | 3 | 8 | M16 | 18 | 3.79 | 3.70 |
| 100 | 108/114.3 | 220 | 20/20/20 | 180 | 52 | 125/131 | 3.6 | 8 | 12 | 158 | 3 | 8 | M16 | 18 | 4.20 | 4.62 |
| 125 | 133/139.7 | 250 | 22/22/22 | 210 | 55 | 150/156 | 4.0 | 8 | 12 | 188 | 3 | 8 | M16 | 18 | 5.71 | 6.30 |
| 150 | 159/168.3 | 285 | 22/22/22 | 240 | 55 | 175/184 | 4.5 | 10 | 12 | 212 | 3 | 8 | M20 | 23 | 6.72 | 7.75 |
| 200 | 216/219.1 | 340 | 24/24/24 | 295 | 62 | 232/235 | 5.9 | 10 | 16 | 268 | 3 | 8 | M20 | 23 | 9.50 | 11.3 |
| 250 | 267/273.1 | 395 | 26/26/26 | 350 | 68 | 285/292 | 6.3 | 12 | 16 | 320 | 3 | 12 | M20 | 23 | 12.5 | 14.7 |
| 300 | 318/323.9 | 445 | 26/26/28 | 400 | 68 | 335/344 | 7.1 | 12 | 16 | 370 | 4 | 12 | M20 | 23 | 14.4 | 17.6 |
| 350 | 355.6/368 | 505 | 26/28/30 | 460 | 68 | 385 | 7.1 | 12 | 16 | 430 | 4 | 16 | M20 | 23 | 20.6 | 23.6 |
| 400 | 406.4/419 | 565 | 26/32/32 | 515 | 72 | 440 | 7.1 | 12 | 16 | 482 | 4 | 16 | M24 | 27 | 27.9 | 28.6 |
| 500 | 508/521 | 670 | 28/38/34 | 620 | 75 | 542 | 7.1 | 12 | 16 | 585 | 4 | 20 | M24 | 27 | 41.1 | 38.1 |
| 600 | 609.6/622 | 780 | 28 | 725 | 80 | 642 | 7.1 | 12 | 18 | 685 | 5 | 20 | M27 | 30 | — | — |
| 700 | 711.2/720 | 895 | 30 | 840 | 80 | 745 | 8.0 | 12 | 18 | 800 | 5 | 24 | M27 | 30 | — | — |
| 800 | 812.8/820 | 1015 | 32 | 950 | 90 | 850 | 8.0 | 12 | 18 | 905 | 5 | 24 | M30 | 33 | — | — |
| 900 | 914.4/920 | 1115 | 34 | 1050 | 95 | 950 | 10.0 | 12 | 20 | 1005 | 5 | 28 | M30 | 33 | — | — |
| 1000 | 1016/1020 | 1230 | 34 | 1160 | 95 | 1052 | 10.0 | 16 | 20 | 1110 | 5 | 28 | M33 | 36 | — | — |
- 本表按网页既有 DIN 2576/2527/2632 PN10 标注编排，单位 mm；t 列依次为对焊/平焊/盲板厚度；项目采用的标准版本和关键尺寸须另行确认。
资料边界：本页表格用于采购前初步核对。网页未列示或未附可定位版本依据的字段，不作为加工、运输核算或下单依据；正式数据以项目采用的标准版本、订单和双方确认图为准。
适用与不适用怎么判断
适用：标准、尺寸、材料与密封面均和配对件一致的管线。不适用或需另行确认：只凭PN10称呼替换其他标准体系法兰的场景。产品名称和公称口径只能完成初步筛选，不能替代介质相容性、温度、压力冲击、位移来源与管道约束核对。
报价为什么会不同
影响报价的不是一个口径数字，还包括型号结构、连接标准、金属件材质、橡胶或内衬要求、限位配置、数量、包装、运输和合同资料。比较时应让各家按同一配置拆分报价，不要把缺少选配件的价格当成完整交付价。
下单与验收动作
- 提供口径、工作压力、介质、温度、连接标准、位移、安装空间和数量；
- 让报价、图纸或产品资料中的型号与配置一致；
- 到货时核对标识、外观、接口、配件和合同约定资料，异常件不要强行安装。
查看所属产品系列和对应采购指南后，可到恒佳询价入口提交现场条件。恒佳可围绕接口、配套件和订单资料协助复核，但特殊工况仍以订单书面确认结果为准。
