产品说明
直接结论：DIN PN6法兰适合解决明确低压任务下的DIN体系法兰连接，但能否使用必须结合压力、介质、温度、接口和安装约束逐项确认。恒佳建议先完成工况核对，再锁定结构和报价范围。

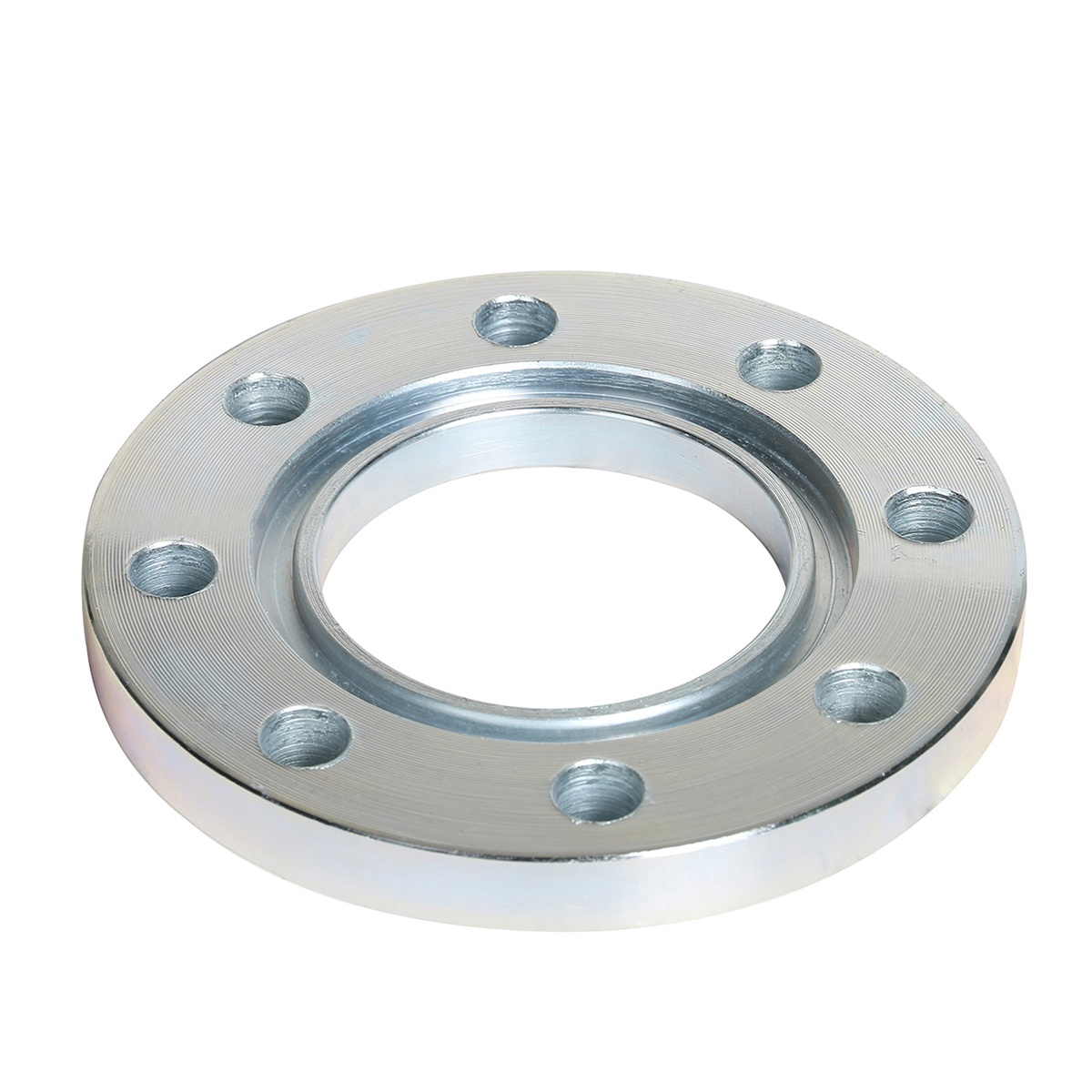

PN6 德标法兰按 DIN 2573（平焊）、DIN 2527（盲板）、DIN 2631（对焊）标准生产，公称通径 DN10–DN1000，公称压力 0.6MPa，适用于低压水、空气管路。巩义市恒佳供水材料有限公司配套供应 PN6 德标法兰。
又称：DIN PN6 法兰、德标 6 公斤法兰
适用范围
- 低压水管路、通风管路、设备放空口；
- 三种结构形式齐全。
规格参数表
| DN | 配管外径 d₁ | D | t（对焊/平焊/盲板） | K | T | d₃ | s | r | a | d₄ | f | 孔数 | 螺栓 | d₂ | 重量 DIN2573（kg） | 重量 DIN2631（kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 14/17.2 | 75 | 12/12/12 | 50 | 26 | 22/26 | 1.8 | 4 | 6 | 35 | 2 | 4 | M10 | 11.5 | 0.036 | 0.335 |
| 15 | 20/21.3 | 80 | 12/12/12 | 55 | 30 | 28 | 2.0 | 4 | 6 | 40 | 2 | 4 | M10 | 11.5 | 0.410 | 0.329 |
| 20 | 25/26.9 | 90 | 14/14/14 | 65 | 32 | 30/38 | 2.3 | 4 | 6 | 50 | 2 | 4 | M10 | 11.5 | 0.600 | 0.592 |
| 25 | 30/33.7 | 100 | 14/14/14 | 75 | 35 | 40/42 | 2.6 | 4 | 6 | 60 | 2 | 4 | M10 | 11.5 | 0.740 | 0.747 |
| 32 | 38/42.4 | 120 | 14/16/14 | 90 | 35 | 50/52 | 2.6 | 6 | 6 | 70 | 2 | 4 | M12 | 14 | 1.19 | 1.05 |
| 40 | 44.5/48.3 | 130 | 14/16/14 | 100 | 38 | 58/62 | 2.6 | 6 | 7 | 80 | 3 | 4 | M12 | 14 | 1.39 | 1.18 |
| 50 | 57/60.3 | 140 | 14/16/14 | 110 | 38 | 70/74 | 2.9 | 6 | 8 | 90 | 3 | 4 | M12 | 14 | 1.53 | 1.34 |
| 65 | 76.1 | 160 | 14/16/14 | 130 | 38 | 88 | 2.9 | 6 | 9 | 110 | 3 | 4 | M12 | 14 | 1.89 | 1.67 |
| 80 | 88.9 | 190 | 16/18/16 | 150 | 42 | 102 | 3.2 | 8 | 10 | 128 | 3 | 4 | M16 | 18 | 2.98 | 2.71 |
| 100 | 108/114.3 | 210 | 16/18/16 | 170 | 45 | 122/130 | 3.6 | 8 | 10 | 148 | 3 | 4 | M16 | 18 | 3.46 | 3.24 |
| 125 | 133/139.7 | 240 | 18/20/18 | 200 | 48 | 148/155 | 4.0 | 8 | 10 | 178 | 3 | 8 | M16 | 18 | 4.60 | 4.49 |
| 150 | 159/168.3 | 265 | 18/20/18 | 225 | 48 | 172/184 | 4.5 | 10 | 12 | 202 | 3 | 8 | M16 | 18 | 5.22 | 5.15 |
| 200 | 216/219.1 | 320 | 20/22/20 | 280 | 55 | 230/236 | 5.9 | 10 | 15 | 258 | 3 | 8 | M16 | 18 | 7.15 | 7.78 |
| 250 | 267/273.1 | 375 | 22/24/22 | 335 | 60 | 282/290 | 6.2 | 12 | 15 | 312 | 3 | 12 | M16 | 18 | 9.61 | 10.8 |
| 300 | 318/323.9 | 440 | 22/24/22 | 395 | 62 | 335/342 | 7.1 | 12 | 15 | 365 | 4 | 12 | M20 | 23 | 12.6 | 14.0 |
| 350 | 355.6/368 | 490 | 22/26/22 | 445 | 62 | 385 | 7.1 | 12 | 15 | 415 | 4 | 12 | M20 | 23 | 15.6 | 16.1 |
| 400 | 406.4/419 | 540 | 22/28/22 | 495 | 65 | 438 | 7.1 | 12 | 15 | 455 | 4 | 16 | M20 | 23 | 18.4 | 18.3 |
| 500 | 508.1/521 | 645 | 24/30/24 | 600 | 68 | 538 | 7.1 | 12 | 15 | 570 | 4 | 20 | M20 | 23 | 24.5 | 24.6 |
| 600 | 609.6/622 | 755 | 24 | 702 | 70 | 640 | 7.1 | 12 | 16 | 670 | 5 | 20 | M24 | 27 | — | — |
| 700 | 711.2/720 | 860 | 24 | 810 | 70 | 740 | 7.1 | 12 | 16 | 775 | 5 | 24 | M24 | 27 | — | — |
| 800 | 812.8/820 | 975 | 24 | 920 | 70 | 842 | 7.1 | 12 | 16 | 880 | 5 | 24 | M27 | 30 | — | — |
| 900 | 914.4/920 | 1075 | 26 | 1020 | 70 | 942 | 7.1 | 12 | 16 | 980 | 5 | 24 | M27 | 30 | — | — |
| 1000 | 1016.1/1020 | 1175 | 26 | 1120 | 70 | 1045 | 7.1 | 16 | 16 | 1080 | 5 | 28 | M27 | 30 | — | — |
- 本表按网页既有 DIN 2573/2527/2631 PN6 标注编排，单位 mm；t 列依次为对焊/平焊/盲板厚度；项目采用的标准版本和关键尺寸须另行确认。
资料边界：本页表格用于采购前初步核对。网页未列示或未附可定位版本依据的字段，不作为加工、运输核算或下单依据；正式数据以项目采用的标准版本、订单和双方确认图为准。
适用与不适用怎么判断
适用：项目确认PN6、接口尺寸与材料条件的低压管线。不适用或需另行确认：仅因价格选择或需要更高等级但未复核的场景。产品名称和公称口径只能完成初步筛选，不能替代介质相容性、温度、压力冲击、位移来源与管道约束核对。
报价为什么会不同
影响报价的不是一个口径数字，还包括型号结构、连接标准、金属件材质、橡胶或内衬要求、限位配置、数量、包装、运输和合同资料。比较时应让各家按同一配置拆分报价，不要把缺少选配件的价格当成完整交付价。
下单与验收动作
- 提供口径、工作压力、介质、温度、连接标准、位移、安装空间和数量；
- 让报价、图纸或产品资料中的型号与配置一致；
- 到货时核对标识、外观、接口、配件和合同约定资料，异常件不要强行安装。
查看所属产品系列和对应采购指南后，可到恒佳询价入口提交现场条件。恒佳可围绕接口、配套件和订单资料协助复核，但特殊工况仍以订单书面确认结果为准。
