产品说明
直接结论：BS 4504 PN16法兰适合解决符合项目指定BS尺寸体系的法兰连接，但能否使用必须结合压力、介质、温度、接口和安装约束逐项确认。恒佳建议先完成工况核对，再锁定结构和报价范围。

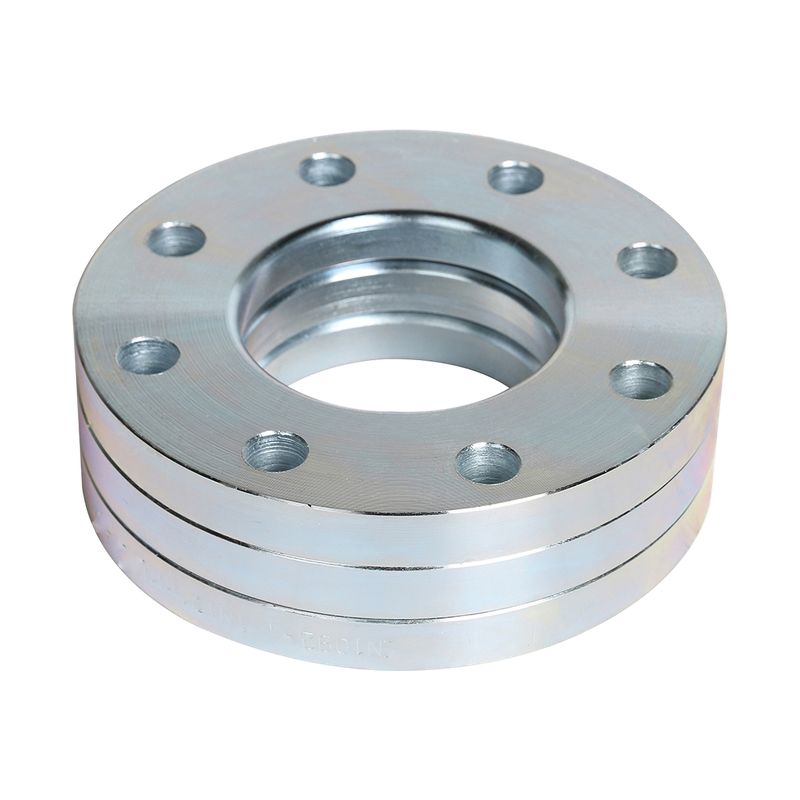

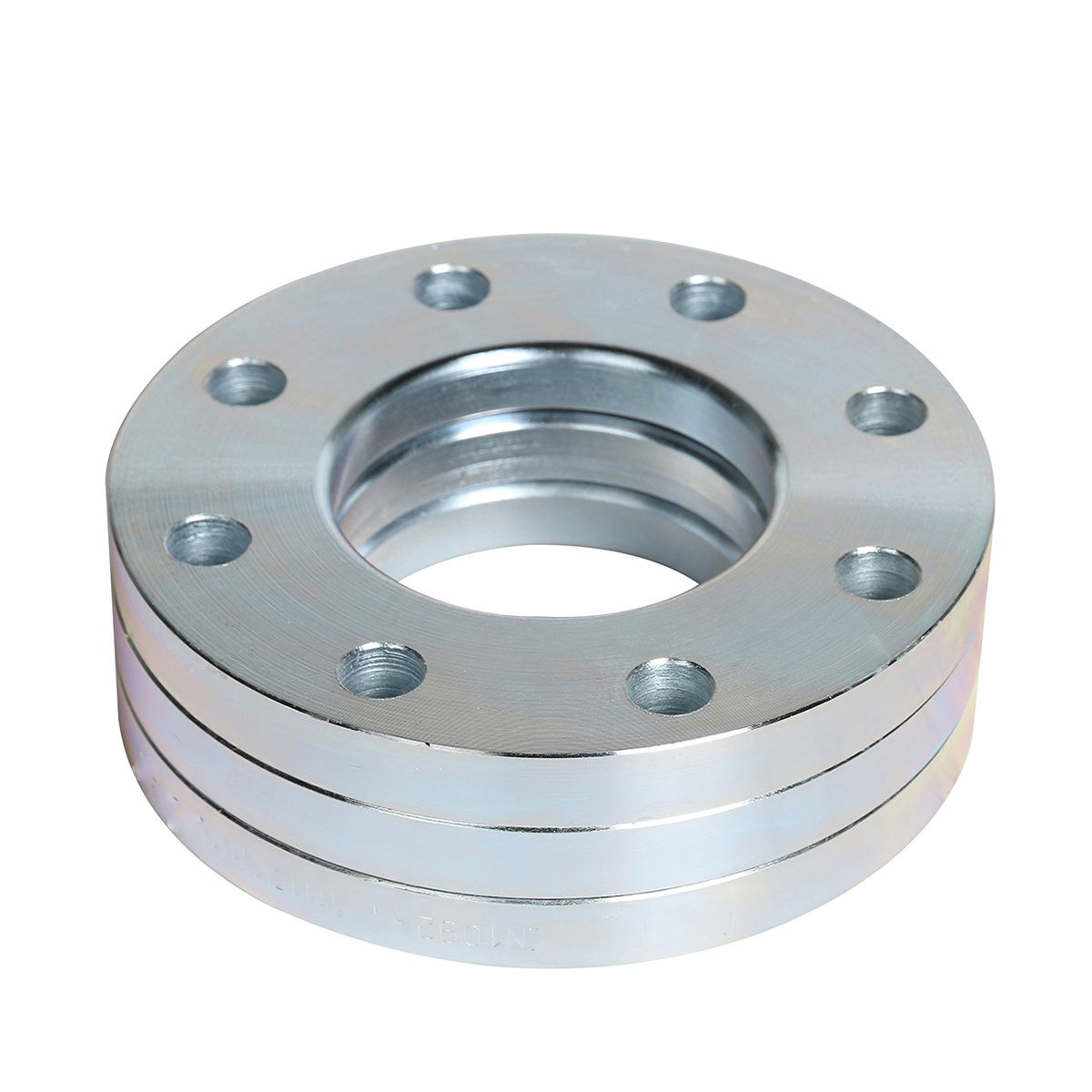

BS4504 101 RF PN16 英标法兰按英国标准 BS4504（101 型、凸面 RF、PN16 压力等级）生产，公称通径 ND15–ND1200，适用于英标体系的水务、石化及出口设备管路。巩义市恒佳供水材料有限公司配套供应 BS4504 法兰，可与橡胶软接头、伸缩接头成套配对。
又称：英标 PN16 法兰、BS4504 法兰
适用范围
- 英联邦标准工程、英标设备接口；
- 尺寸体系与 DIN PN16 接近但部分口径不同，订货按 BS4504 标准号确认。
规格参数表
| 公称通径 ND | D | d | b | k | 孔数 | j | f | A |
|---|---|---|---|---|---|---|---|---|
| 15 | 95 | 22 | 14 | 65 | 4 | 14 | 2 | 45 |
| 20 | 105 | 27.5 | 16 | 75 | 4 | 14 | 2 | 58 |
| 25 | 115 | 34.5 | 16 | 85 | 4 | 14 | 2 | 68 |
| 32 | 140 | 43.5 | 18 | 100 | 4 | 18 | 2 | 78 |
| 40 | 150 | 49.5 | 18 | 110 | 4 | 18 | 3 | 88 |
| 50 | 165 | 61.5 | 20 | 125 | 4 | 18 | 3 | 102 |
| 65 | 185 | 77.5 | 20 | 145 | 4 | 18 | 3 | 122 |
| 80 | 200 | 90.5 | 20 | 160 | 8 | 18 | 3 | 138 |
| 100 | 220 | 116 | 22 | 180 | 8 | 18 | 3 | 158 |
| 125 | 250 | 141.5 | 22 | 210 | 8 | 18 | 3 | 188 |
| 150 | 285 | 170.5 | 24 | 240 | 8 | 22 | 3 | 212 |
| 200 | 340 | 221.5 | 26 | 295 | 12 | 22 | 3 | 268 |
| 250 | 405 | 276.5 | 29 | 355 | 12 | 26 | 3 | 320 |
| 300 | 460 | 327.5 | 32 | 410 | 12 | 26 | 4 | 378 |
| 350 | 520 | 359.0 | 35 | 470 | 16 | 26 | 4 | 438 |
| 400 | 580 | 411 | 38 | 525 | 16 | 30 | 4 | 490 |
| 450 | 640 | 462 | 42 | 585 | 20 | 30 | 4 | 550 |
| 500 | 715 | 513.5 | 46 | 650 | 20 | 33 | 4 | 610 |
| 600 | 840 | 616.5 | 52 | 770 | 20 | 36 | 5 | 725 |
| 700 | 910 | 716.5 | 60 | 840 | 24 | 36 | 5 | 795 |
| 800 | 1025 | 818.5 | 68 | 950 | 24 | 39 | 5 | 900 |
| 900 | 1125 | 920.5 | 76 | 1050 | 28 | 39 | 5 | 1000 |
| 1000 | 1255 | 1022.5 | 84 | 1170 | 28 | 42 | 5 | 1115 |
| 1200 | 1485 | 1227.5 | 98 | 1300 | 32 | 48 | 5 | 1330 |
- 法兰尺寸符合 BS4504 101 RF PN16 标准，凸面（RF）密封，单位 mm。
适用与不适用怎么判断
适用：标准版本、口径、密封面、材料和配对接口明确的项目。不适用或需另行确认：与其他PN16体系直接混用或标准版本无法确认的场景。产品名称和公称口径只能完成初步筛选，不能替代介质相容性、温度、压力冲击、位移来源与管道约束核对。
报价为什么会不同
影响报价的不是一个口径数字，还包括型号结构、连接标准、金属件材质、橡胶或内衬要求、限位配置、数量、包装、运输和合同资料。比较时应让各家按同一配置拆分报价，不要把缺少选配件的价格当成完整交付价。
下单与验收动作
- 提供口径、工作压力、介质、温度、连接标准、位移、安装空间和数量；
- 让报价、图纸或产品资料中的型号与配置一致；
- 到货时核对标识、外观、接口、配件和合同约定资料，异常件不要强行安装。
查看所属产品系列和对应采购指南后，可到恒佳询价入口提交现场条件。恒佳可围绕接口、配套件和订单资料协助复核，但特殊工况仍以订单书面确认结果为准。
