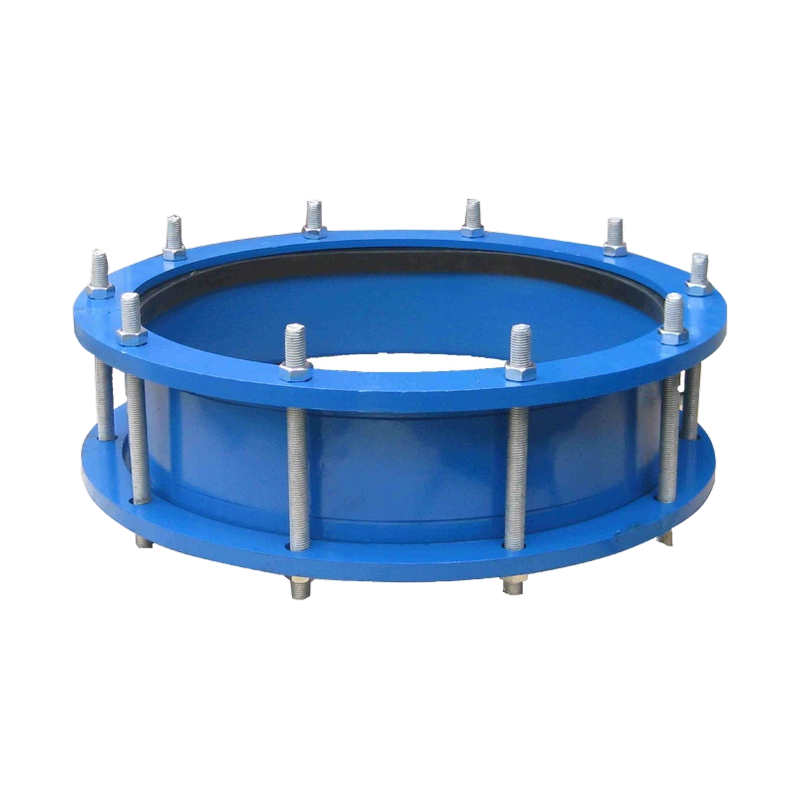

SSJB 压盖式伸缩接头
伸缩器 / 伸缩接头

SSJB 压盖式伸缩接头

产品型号：SSJB 型

又称：压盖伸缩节 / 压盖式伸缩器

公称口径
DN50 – DN2000
工作压力
0.6 – 1.6 MPa
结构特点
压盖式，结构简单
电话咨询报价在线留言询盘

SSJB 压盖式伸缩接头适合什么工况，选型时要确认哪些条件？

SSJB压盖式伸缩接头用于管端之间的安装调节，密封与伸缩范围需按具体型号核对。适合管端尺寸、介质、温度、压力、安装长度和固定条件均明确的位置；要求两端法兰拆装、限位传力配置缺失，或依靠接头长期纠偏时，不应直接选用。“SSJB 压盖式伸缩接头”报价根据口径、材料、密封件、结构长度、限位配置和数量确定。提交工况时请附管端外径与现场空间。

产品说明

规格参数表

SSJB(AY)型压盖式松套伸缩接头 主要零部件材料
序号 名称 数量 材料
1 本体 1 QT450-10、Q235A
2 密封圈 1 NBR/EPDM/CR
3 压盖 1 QT450-10、Q235A
4 限位短管 1 Q235A
5 螺栓 n Q235A、35#
6 螺母 n Q235A、20#
SSJB(AY)型压盖式松套伸缩接头 主要连接尺寸（mm）
公称通径 DN 管子外径 DW 外形尺寸 法兰连接尺寸 0.6MPa 法兰连接尺寸 1.0MPa
L ΔL D D₁ n-Th. b D D₁ n-Th. b
65 76 400 40 160 130 4-M12 16 185 145 4-M16 20
80 89 190 150 4-M16 18 200 160 8-M16 22
100 114 210 170 18 220 180 24
125 140 240 200 — 20 250 210 — 26
150 168 265 225 8-M16 20 285 240 8-M20 26
200 219 320 280 — 22 340 295 28
250 273 420 50 375 335 12-M16 24 395 350 12-M20 28
300 325 440 395 12-M20 24 445 400 12-M20 28
350 377 490 445 26 505 460 16-M20 30
400 426 540 495 16-M20 28 565 515 16-M24 32
450 480 440 595 550 28 615 565 20-M24 32
500 530 645 600 20-M20 30 670 620 20-M24 34
600 630 755 705 20-M24 30 780 725 20-M27 36
700 720 440 860 810 24-M24 32 895 840 24-M27 40
800 820 975 920 24-M27 34 1015 950 24-M30 44
900 920 600 60 1075 1020 24-M27 36 1115 1050 28-M30 46
1000 1020 1175 1120 28-M27 36 1230 1160 28-M33 50
1200 1220 650 1405 1340 32-M30 40 1455 1380 32-M36 56
1400 1420 1630 1560 36-M33 44 1675 1590 36-M39 62
1600 1620 670 1830 1760 40-M33 48 1915 1820 40-M45 68
1800 1820 2045 1970 44-M36 50 2115 2020 44-M45 70
2000 2020 700 2265 2180 48-M39 54 2325 2230 48-M45 74
2200 2220 730 80 2475 2390 52-M39 60 2550 2440 52-M52 80
2400 2420 2685 2600 56-M39 62 2760 2650 56-M52 82
2600 2620 840 2905 2810 60-M45 64 2960 2850 60-M52 88
2800 2820 3115 3020 64-M45 68 3180 3070 64-M52 94
3000 3020 3315 3220 68-M45 70 3405 3290 68-M56 100
3200 3220 3525 3430 72-M45 76 —

表中“—”表示本页未列示该字段。DN125 两个压力档的螺栓规格及 DN200 的 0.6MPa 螺栓规格须按项目采用的标准版本和确认图书面确认。

  1. 本表按网页既有 GB/T 12465-2007 标注编排；项目采用的标准版本和关键尺寸须另行确认。

资料边界：本页表格用于采购前初步核对。网页未列示或未附可定位版本依据的字段，不作为加工、运输核算或下单依据；正式数据以项目采用的标准版本、订单和双方确认图为准。

详细规格

SSJB 压盖式伸缩接头详细规格
公称通径DN50 – DN2000 mm
工作压力0.6 / 1.0 / 1.6 MPa
主体材质Q235 碳钢 / 球墨铸铁
密封圈丁腈橡胶
伸缩量按口径 15 – 40 mm
连接形式一端法兰一端插管 / 双插管

产品特点

结构简单紧凑，造价经济

压盖自密封，安装方便

吸收轴向位移

便于管路维修拆装

应用领域

  • 建筑给排水
  • 小口径管道补偿
  • 设备进出口
  • 维修改造管道

常见问题

压盖式伸缩接头适合什么场合？

结构简单、体积小、造价经济，适合空间紧凑、口径较小的管道补偿与维修改造，口径 DN50–DN2000，压力 0.6–1.6 MPa。

压盖式靠什么密封？

通过压盖压紧丁腈橡胶密封圈实现密封，结构简单，后期维护更换密封圈方便。

压盖式和双法兰限位式怎么选？

小口径、低压力、空间紧张选压盖式；口径大、位移量大或需要防拉脱保护的场合选双法兰限位式。

参数变动以询价确认为准
