结构与工作原理

SSJB(AY)型常见由本体、密封圈、压盖等部件组成，安装时通过压盖使密封圈与管端配合。该型号的调节范围、是否配置限位及允许运行位移必须以对应图纸为准；接头不能替代固定、导向和支撑设计。

  • 免焊接：两端法兰/承插连接，现场不动火，适合改扩建工程；
  • 密封可靠：压盖式密封圈受压均匀，密封性能随螺栓压紧力可调；
  • 限位配置：是否设置限位、限位位置及允许用途按对应型号图纸确认，不作通用安全保证；
  • 适应工况：允许一定角度偏转，适合有振动、坡度、拐弯的管路。

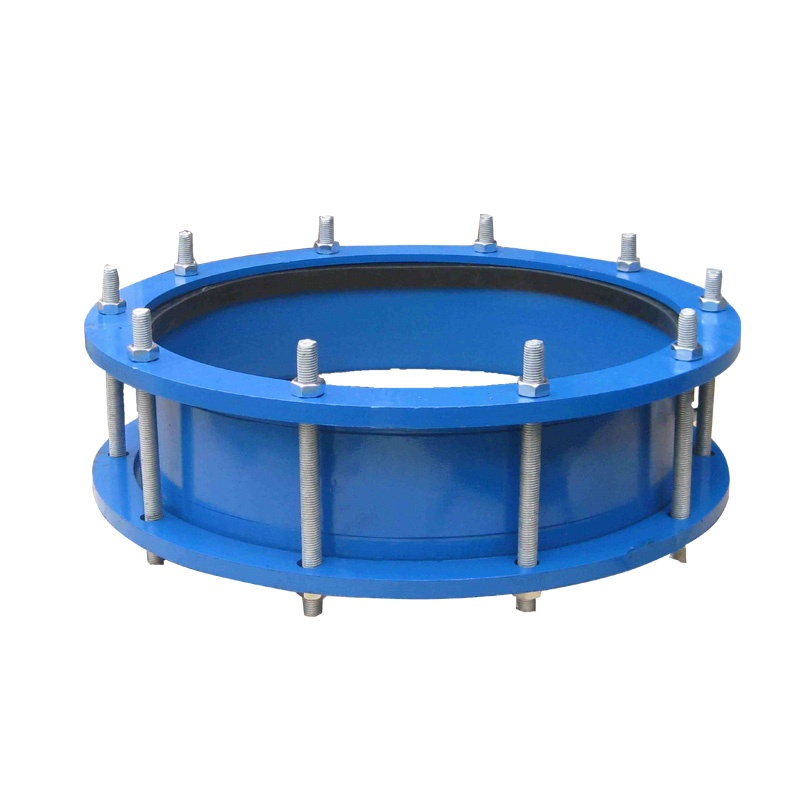

SSJB(AY)型压盖式松套伸缩接头细节-恒佳供水材料

主要零部件材料

SSJB(AY)型压盖式松套伸缩接头 主要零部件材料
序号 名称 数量 材料
1 本体 1 QT450-10、Q235A
2 密封圈 1 NBR/EPDM/CR
3 压盖 1 QT450-10、Q235A
4 限位短管 1 Q235A
5 螺栓 n Q235A、35#
6 螺母 n Q235A、20#

主要连接尺寸

表格可左右滑动查看全部列

SSJB(AY)型压盖式松套伸缩接头 主要连接尺寸（mm）
公称通径 DN 管子外径 DW 外形尺寸 法兰连接尺寸 0.6MPa 法兰连接尺寸 1.0MPa
L ΔL D D₁ n-Th. b D D₁ n-Th. b
65 76 400 40 160 130 4-M12 16 185 145 4-M16 20
80 89 190 150 4-M16 18 200 160 8-M16 22
100 114 210 170 18 220 180 24
125 140 240 200 — 20 250 210 — 26
150 168 265 225 8-M16 20 285 240 8-M20 26
200 219 320 280 — 22 340 295 28
250 273 420 50 375 335 12-M16 24 395 350 12-M20 28
300 325 440 395 12-M20 24 445 400 12-M20 28
350 377 490 445 26 505 460 16-M20 30
400 426 540 495 16-M20 28 565 515 16-M24 32
450 480 440 595 550 28 615 565 20-M24 32
500 530 645 600 20-M20 30 670 620 20-M24 34
600 630 755 705 20-M24 30 780 725 20-M27 36
700 720 440 860 810 24-M24 32 895 840 24-M27 40
800 820 975 920 24-M27 34 1015 950 24-M30 44
900 920 600 60 1075 1020 24-M27 36 1115 1050 28-M30 46
1000 1020 1175 1120 28-M27 36 1230 1160 28-M33 50
1200 1220 650 1405 1340 32-M30 40 1455 1380 32-M36 56
1400 1420 1630 1560 36-M33 44 1675 1590 36-M39 62
1600 1620 670 1830 1760 40-M33 48 1915 1820 40-M45 68
1800 1820 2045 1970 44-M36 50 2115 2020 44-M45 70
2000 2020 700 2265 2180 48-M39 54 2325 2230 48-M45 74
2200 2220 730 80 2475 2390 52-M39 60 2550 2440 52-M52 80
2400 2420 2685 2600 56-M39 62 2760 2650 56-M52 82
2600 2620 840 2905 2810 60-M45 64 2960 2850 60-M52 88
2800 2820 3115 3020 64-M45 68 3180 3070 64-M52 94
3000 3020 3315 3220 68-M45 70 3405 3290 68-M56 100
3200 3220 3525 3430 72-M45 76 —

表中“—”表示本页未列示该字段。DN125 两个压力档的螺栓规格及 DN200 的 0.6MPa 螺栓规格须按项目采用的标准版本和确认图书面确认。

  1. AY型尺寸表按 GB/T 12465-2007 编排，核对时以压力档和管径行定位。

选型与安装要点

  • 压力等级：表中给出 0.6MPa 与 1.0MPa 两档法兰连接尺寸，订货时须注明工作压力；
  • 管径匹配：按管子外径 DW 选型，注意钢管、球墨铸铁管、PE 管外径系列不同；
  • 伸缩量预留：ΔL 为可调节伸缩量，安装时应按当地温差预留压缩余量，避免顶死；
  • 螺栓紧固：压盖螺栓应对角均匀拧紧，防止密封圈偏压漏水；
  • 大口径支撑：DN600 以上建议设支墩或托架，避免接头承受管道自重弯矩。
