核对 CLASS 150 法兰时，应先锁定 NPS、密封面、材料组、温度条件和项目采用的标准版本，再使用尺寸表预核对；不能把 Class 150 直接当成 PN16 或 PN20。

直接结论：核对 CLASS 150 法兰时，应先锁定 NPS、密封面、材料组、温度条件和项目采用的标准版本，再使用尺寸表预核对；不能把 Class 150 直接当成 PN16 或 PN20。

先确认 Class 150 的接口身份

“Class 150”只说明等级体系的一部分，不能单独确定一片法兰是否能与现场设备连接。进口泵阀、橡胶接头配套和旧管线改造，都要把接口信息补齐。

  • 记录设备铭牌上的 NPS、Class、密封面代号和材料信息；
  • 实测配对件外径、螺栓孔中心圆、孔数与孔径，旧件只拍照片不够；
  • 说明介质、设计温度、正常与异常压力，以及法兰连接在整套设备中的位置；
  • 项目文件若只写 ANSI 150，应由设计或采购责任方补充采用的标准名称与版本。

现有公英制表怎样使用

证据边界：下表沿用当前页面已有的数据行，用于把英寸与毫米尺寸放在同一张采购预核对表中。它不是官方标准全文，也不是恒佳某批实物的测量报告；标准版本、法兰类型和最终尺寸必须在下单前确认。

表格可左右滑动查看全部列

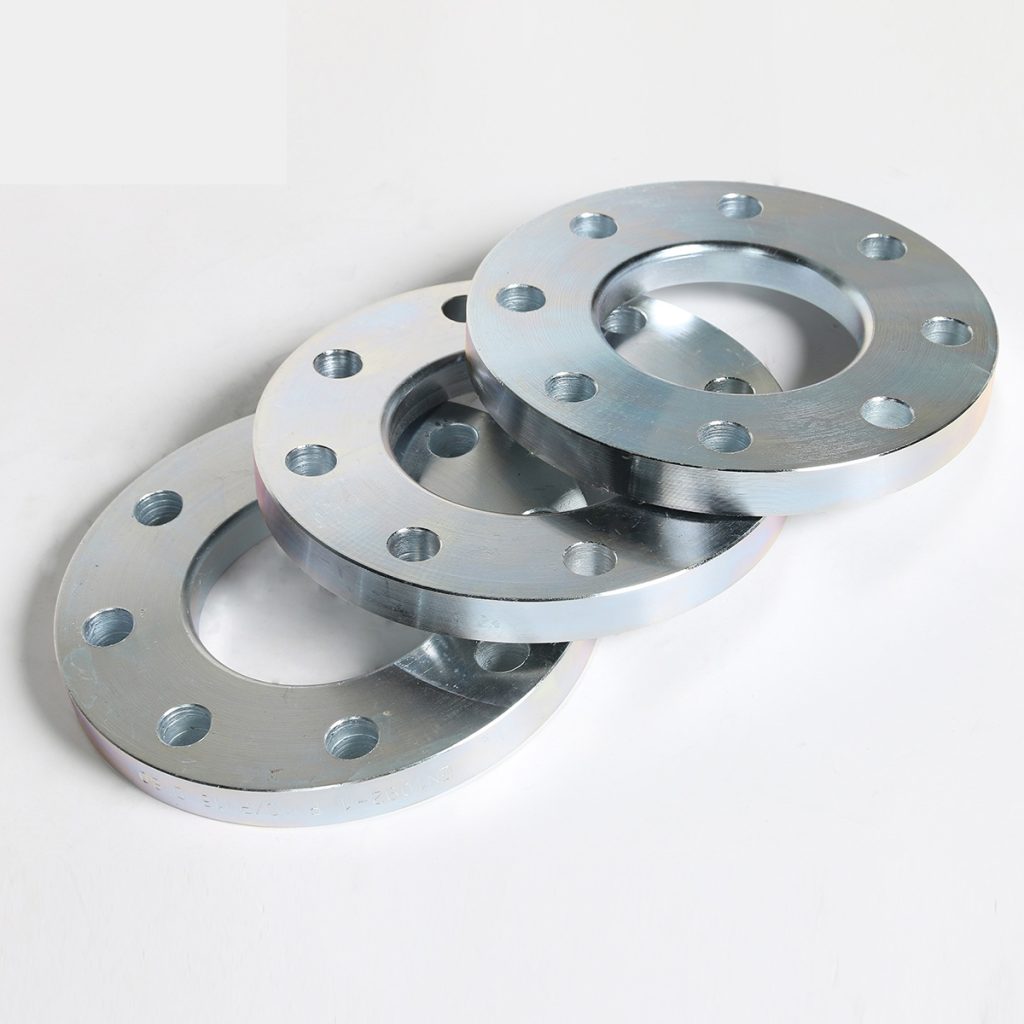

CLASS 150 美标法兰现有尺寸参考（NPS 1/2″–24″，下单前确认标准版本）
公称尺寸 NPS 管子外径 法兰外径 A 法兰最小厚度 C 凸面直径 G 螺栓孔数 H 螺栓孔直径 I 螺栓孔中心圆直径 J 重量（kg/片）
in mm in mm in mm in mm in mm in mm
1/2 0.840 21.30 3.500 88.90 0.440 11.20 1.380 35.10 4 0.620 15.70 2.380 60.45 0.42
3/4 1.050 26.70 3.880 98.60 0.500 12.70 1.690 42.90 4 0.620 15.70 2.750 69.85 0.61
1 1.315 33.40 4.250 108.0 0.560 14.20 2.000 50.80 4 0.620 15.70 3.120 79.25 0.86
1¼ 1.660 42.20 4.620 117.3 0.620 15.70 2.500 63.50 4 0.620 15.70 3.500 88.90 1.17
1½ 1.900 48.30 5.000 127.0 0.690 17.50 2.880 73.15 4 0.620 15.70 3.880 98.60 1.53
2 2.375 60.30 6.000 152.4 0.750 19.10 3.620 91.90 4 0.750 19.10 4.750 120.7 2.42
2½ 2.875 73.00 7.000 177.8 0.880 22.40 4.120 104.6 4 0.750 19.10 5.500 139.7 3.94
3 3.500 88.90 7.500 190.5 0.940 23.90 5.000 127.0 4 0.750 19.10 6.000 152.4 4.93
3½ 4.000 101.6 8.500 215.9 0.940 23.90 5.500 139.7 8 0.750 19.10 7.000 177.8 6.17
4 4.500 114.3 9.000 228.6 0.940 23.90 6.190 157.2 8 0.750 19.10 7.500 190.5 7.00
5 5.563 141.3 10.00 254.0 0.940 23.90 7.310 185.7 8 0.880 22.40 8.500 215.9 8.63
6 6.625 168.3 11.00 279.4 1.000 25.40 8.500 215.9 8 0.880 22.40 9.500 241.3 11.3
8 8.625 219.1 13.50 342.9 1.120 28.40 10.62 269.7 8 0.880 22.40 11.75 298.5 19.6
10 10.75 273.0 16.00 406.4 1.190 30.20 12.75 323.9 12 1.000 25.40 14.25 362.0 28.8
12 12.75 323.8 19.00 482.6 1.250 31.75 15.00 381.0 12 1.000 25.40 17.00 431.8 43.2
14 14.00 355.6 21.00 533.4 1.380 35.10 16.25 412.8 12 1.120 28.40 18.75 476.3 58.1
16 16.00 406.4 23.50 596.9 1.440 36.60 18.50 469.9 16 1.120 28.40 21.25 539.8 76.0
18 18.00 457.2 25.00 635.0 1.560 39.60 21.00 533.4 16 1.250 31.75 22.75 577.9 93.7
20 20.00 508.0 27.50 698.5 1.690 42.90 23.00 584.2 20 1.250 31.75 25.00 635.0 122
24 24.00 609.6 32.00 812.8 1.880 47.80 27.25 692.2 20 1.380 35.10 29.50 749.3 185

通用表与供货确认值的边界

资料层级 可用于什么
通用或现有参考 可用于初筛 NPS、外径、孔距、孔数和孔径是否明显冲突
恒佳供应订单确认值 恒佳供应订单中的结构、材料、密封面和尺寸，以双方确认的报价、图纸或订单字段为准

把美标接口写进询价单

同一个 NPS 可能因法兰类型、密封面或材料条件不同而需要不同确认。询价时把英文铭牌和实测尺寸一起提交，比只写“美标”更可靠。

  1. NPS 与 Class 标识，采用的标准名称和版本；
  2. RF、FF 或其他密封面要求，以及配对垫片边界；
  3. 管子外径、连接形式、材料、表面处理与数量；
  4. 介质、温度、压力条件及是否与橡胶接头成套供应；
  5. 需要随货提供的尺寸图、材质文件和验收记录。

为什么不能直接换算 PN

Class 与 PN 属于不同标识体系，压力—温度额定值、材料组和尺寸系列需要分别核对。即使某一工况下额定值接近，也不能据此推导螺栓孔和密封面一定兼容。

到货时按接口逐项验收

验收不应只看包装上的等级文字，应把配对关系还原成可测量项目。

  • 抽测法兰外径、厚度、孔中心圆、孔数和孔径；
  • 检查密封面形式、表面状态与运输磕碰；
  • 比对标识、订单、图纸和配对设备信息；
  • 发现尺寸不一致时暂停安装，不用扩孔或强拉螺栓纠偏。

资料边界与下一步

本稿只使用当前线上文章和对应产品页作为第一方基线，没有引入未核验的标准全文。需要作合同依据时，应补充项目指定版本或合法取得的标准文件。

查看CLASS 150 法兰供应页，或通过询价入口提交铭牌、接口照片和测量值。

常见问题

CLASS 150 等于 PN20 吗？

不能这样直接等同。压力等级比较还要结合材料、温度和标准规定，接口尺寸则需按 NPS、密封面与孔系另行核对。

只有 NPS 能确定法兰吗？

不能。至少还要确认 Class、法兰类型、密封面、材料、标准版本和配对件尺寸。

毫米换算值可以直接用于加工吗？

本页换算值用于采购预核对；加工或验收应使用项目认可的图纸、标准版本或订单确认值。

恒佳可以怎样配合？

恒佳可供应相应法兰并协助核对接口信息，最终结构、材料和尺寸以书面订单或确认图为准。
