传力接头的核心是把轴向力传递到管线整体，不能只按伸缩量选择。

直接结论：传力接头的核心是把轴向力传递到管线整体，不能只按伸缩量选择。

结构特点

  • 补偿量指安装拆卸过程中的调节量，工作时刚性传力；
  • 把轴向推力传递至整个管道，保护泵阀；
  • 介质、温度、压力与密封材料必须按对应型号资料逐项确认。

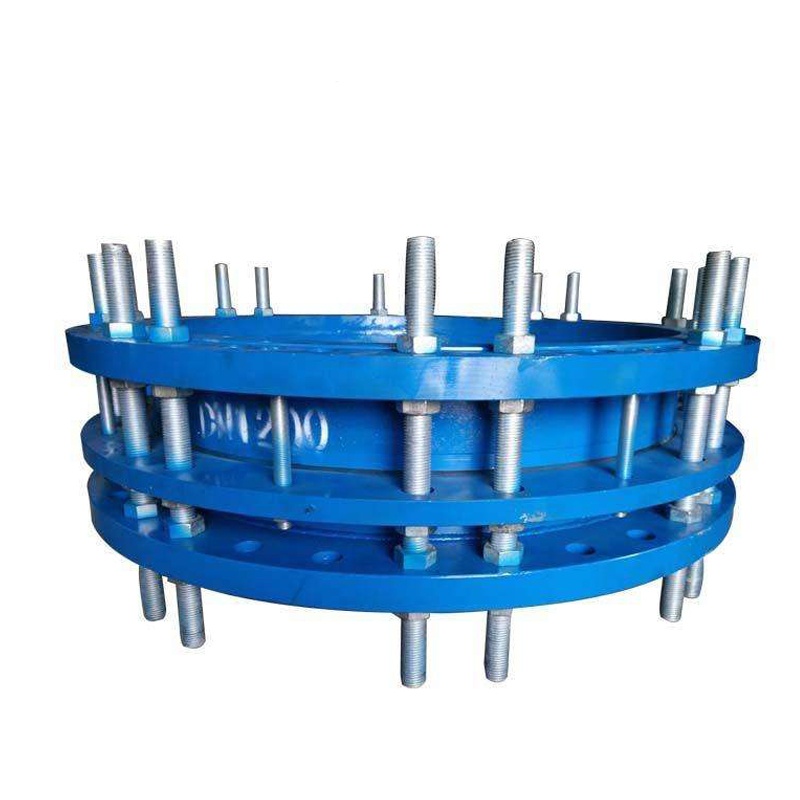

VSSJAF(C2F)双法兰松套传力接头实拍-恒佳供水材料

规格参数表

VSSJAF(C2F)型双法兰松套传力接头 主要零部件材料
序号 名称 数量 材料
1 本体 1 QT450-10、Q235A
2 密封圈 1 NBR/EPDM/CR
3 压盖 1 QT450-10、Q235A
4 限位短管 1 Q235A
5 螺栓 n Q235A、35#
6 螺母 n Q235A、20#

表格可左右滑动查看全部列

VSSJAF(C2F)型双法兰松套传力接头 主要连接尺寸（mm）
公称通径 DN 管子外径 DW L ΔL 法兰连接尺寸 0.6MPa 法兰连接尺寸 1.0MPa
D D₁ n-Th. b D D₁ n-Th. b
65 76 200 40 160 130 4-M12 16 185 145 4-M16 20
80 89 190 150 4-M16 18 200 160 8-M16 22
100 114 210 170 18 220 180 24
125 140 240 200 8-M16 20 250 210 8-M16 26
150 168 265 225 8-M16 20 285 240 8-M20 26
200 219 320 280 8-M16 22 340 295 28
250 273 220 50 375 335 12-M16 24 395 350 12-M20 28
300 325 440 395 12-M20 24 445 400 12-M20 28
350 377 490 445 26 505 460 16-M20 30
400 426 540 495 16-M20 28 565 515 16-M24 32
450 480 240 595 550 28 615 565 20-M24 32
500 530 645 600 20-M20 30 670 620 20-M24 34
600 630 755 705 20-M24 30 780 725 20-M27 36
700 720 350 60 860 810 24-M24 32 895 840 24-M27 40
800 820 975 920 24-M27 34 1015 950 24-M30 44
900 920 1075 1020 24-M27 36 1115 1050 28-M30 46
1000 1020 1175 1120 28-M27 36 1230 1160 28-M33 50
1200 1220 370 1405 1340 32-M30 40 1455 1380 32-M36 56
1400 1420 1630 1560 36-M33 44 1675 1590 36-M39 62
1600 1620 380 1830 1760 40-M33 48 1915 1820 40-M45 68
1800 1820 2045 1970 44-M36 50 2115 2020 44-M45 70
2000 2020 400 80 2265 2180 48-M39 54 2325 2230 48-M45 74
2200 2220 2475 2390 52-M39 60 2550 2440 52-M52 80
2400 2420 450 2685 2600 56-M39 62 2760 2650 56-M52 82
2600 2620 2905 2810 60-M45 64 2960 2850 60-M52 88
2800 2820 3115 3020 64-M45 68 3180 3070 64-M52 94
3000 3020 3315 3220 68-M45 70 3405 3290 68-M56 100
3200 3220 — 3525 3430 72-M45 76 —
  1. C2F双法兰传力接头尺寸数据按 GB/T 12465-2007 分档展示。

选型与安装要点

  • 需要吸收轴向位移的场合不要选传力接头，应选伸缩接头；
  • 安装时传力螺杆螺母全部拧紧到位；
  • 配对法兰标准按 GB/T 9115 或 ANSI/DIN 选配。

C2F双法兰传力接头下单核对

阅读“VSSJAF(C2F)双法兰传力接头”时，应核对安装长度、两端法兰、传力螺杆、固定点、导向和受力路径；未知项应明确标为待确认，不能把普通法兰或仅用于安装调节的伸缩接头资料直接套入。

下单前的停止条件与资料交接

当介质、压力、温度、轴向位移、接口型式、安装尺寸、固定点、导向和传力边界中仍有影响选型或安装的空项时，还不能直接下单。应提交工况表、图纸或现场照片、数量及项目文件，由双方把型号、接口、尺寸和资料边界书面确认后再锁单。

常见问题

VSSJAF(C2F)双法兰传力接头主要解决什么问题？

用于两端法兰连接和轴向传力，安装调节完成后由螺杆、法兰和管线约束共同承担运行受力。

核对VSSJAF(C2F)双法兰传力接头需要哪些工况数据？

口径与管外径、两端法兰、压力、介质温度、安装长度、螺杆配置、固定点和受力路径。

VSSJAF(C2F)双法兰传力接头可以直接替代相近结构吗？

不能把表中安装调节量写成运行补偿量，高温或特殊介质必须按密封、材料和型号资料确认。

C2F双法兰传力接头哪些条件未确认时不能下单？

安装长度、两端法兰标准、传力螺杆、固定点、导向、压力推力和受力路径仍有空项时不能下单；应先确认系统受力图和对应订货图。
