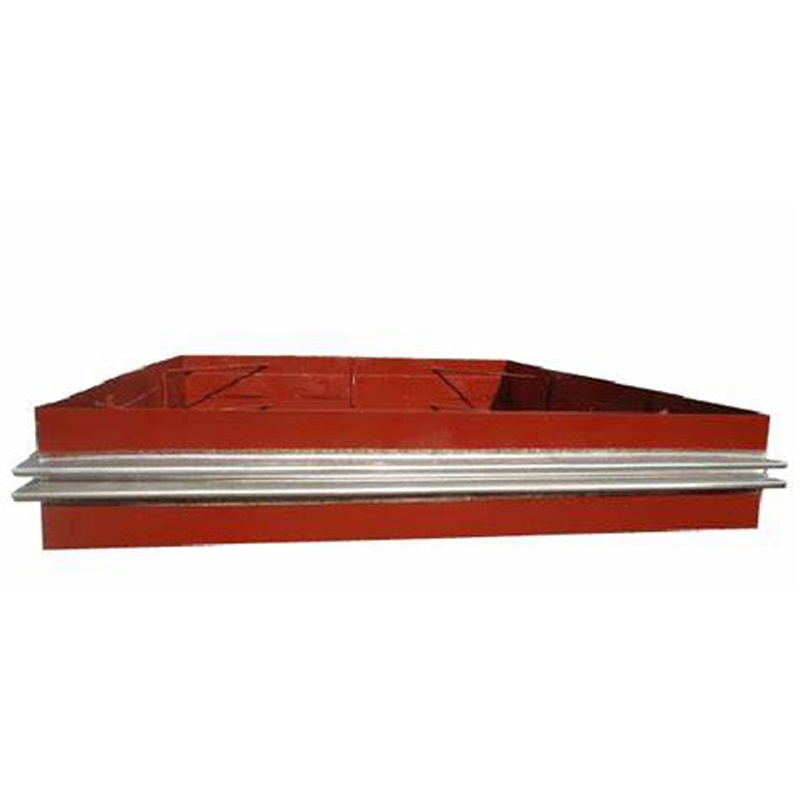

矩形三波补偿器：D-LD2000图集标识与烟风道选型核对

矩形补偿器应按烟风道截面、温度、压力、位移方向和连接方式确认，不能只给长宽尺寸。

直接结论：矩形补偿器应按烟风道截面、温度、压力、位移方向和连接方式确认，不能只给长宽尺寸。

结构特点

表格可左右滑动查看全部列

矩形三波补偿器主要连接尺寸（mm）
序号	标号	公称通径 DN	A	B	L	B₁	L₁	质量（kg）
1	D-LD2000-63201	300×400	300	400	709	609	609	54
2	D-LD2000-63202	300×500		500	809			61
3	D-LD2000-63203	300×600		600	909			67
4	D-LD2000-63204	300×700		700	1009			73
5	D-LD2000-63205	400×500	400	500	809	526	709	67
6	D-LD2000-63206	400×600		600	909			73
7	D-LD2000-63207	400×700		700	1009			80
8	D-LD2000-63208	400×800		800	1109			86
9	D-LD2000-63209	500×600	500	600	909	526	809	80
10	D-LD2000-63210	500×800		800	1109			92
11	D-LD2000-63211	500×900		900	1209			98
12	D-LD2000-63212	500×1000		1000	1413	536	913	156
13	D-LD2000-63213	600×700	600	700	1009	526	909	92
14	D-LD2000-63214	600×800		800	1109	526	909	98
15	D-LD2000-63215	600×900		900	1313	536	1013	156
16	D-LD2000-63216	700×500	700	500	809	526	1009	86
17	D-LD2000-63217	700×700		700	1009	526	1009	98
18	D-LD2000-63218	700×800		800	1109	536	1113	156
19	D-LD2000-63219	800×800	800	800	1109		1213	166
20	D-LD2000-63220	800×1200		1200	1613			202
21	D-LD2000-63221	800×1600		1600	2013			239
22	D-LD2000-63222	900×400		400	709	1209	92
23	D-LD2000-63223	900×700	900	700	1113	536	1313	166
24	D-LD2000-63224	900×1200	900	1200	1613	536	1313	212

阅读“标准”时，应把页面结论逐项放回当前项目，核对介质、压力、温度、位移方向与计算值、循环条件、接口、固定点和导向条件；未知项应明确标为待确认，不能用同名产品、相邻口径或其他项目经验补齐。

当介质、压力、温度、位移方向与计算值、循环条件、接口、固定点和导向条件中仍有影响选型或安装的空项时，还不能直接下单。应提交工况表、图纸或现场照片、数量及项目文件，由双方把型号、接口、尺寸和资料边界书面确认后再锁单。

矩形三波补偿器主要解决什么问题？

用于项目明确采用矩形三波补偿形式并能对应图集标识、连接和外形尺寸的烟风道任务。

核对矩形三波补偿器需要哪些工况数据？

图集标识、A×B截面、连接方式、温度、压力、位移、材质、安装空间和设计版本。

矩形三波补偿器可以直接替代相近结构吗？

不能声称符合某标准所有版本，也不能承诺工厂化生产、制造质量、供货进度或仅凭图集编号即可采购。

矩形三波补偿器哪些条件未确认时不能下单？

图集版本、节点尺寸、介质、温度、压力、位移、循环条件、接口、固定导向、材料或项目文件仍有空项时，不能只凭图集编号下单；应书面确认订货图和资料边界。
