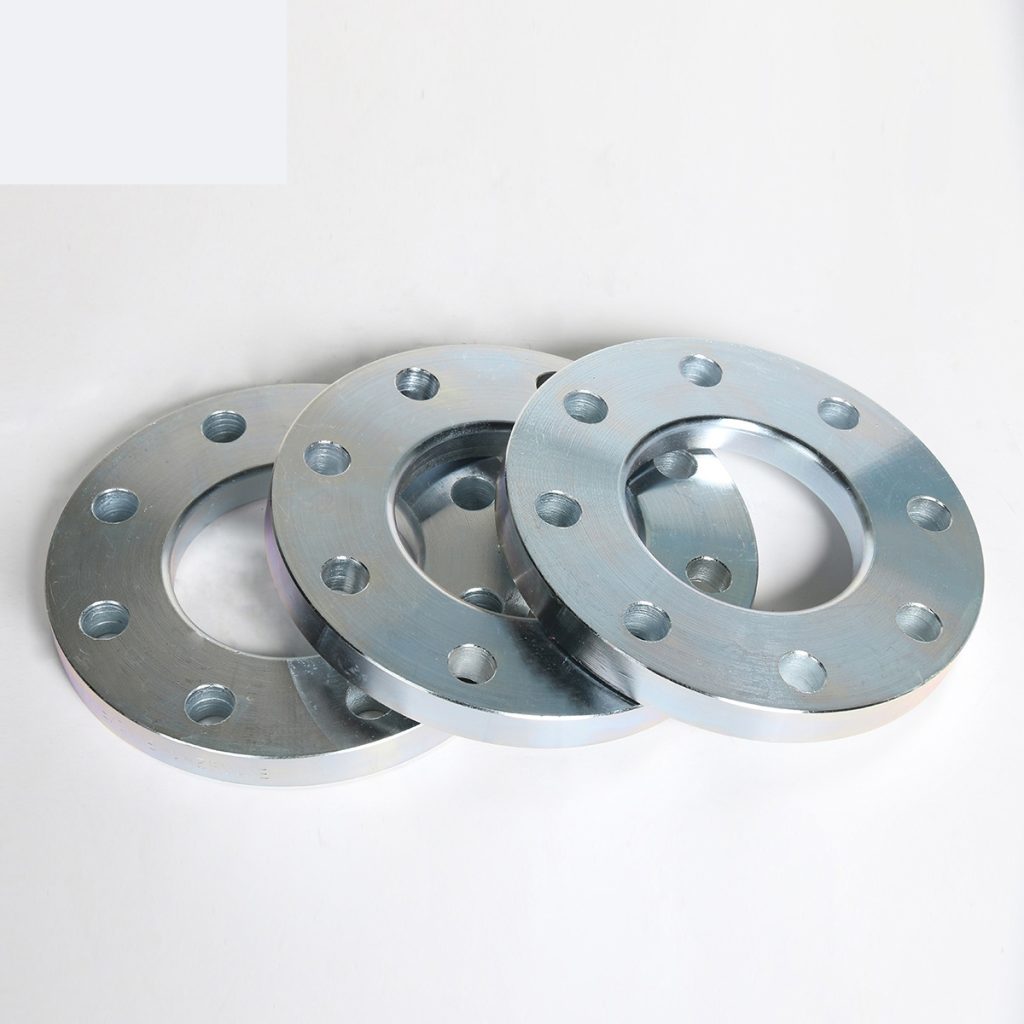

采购 JIS 10K 法兰时，应以设备接口采用的日标体系为起点，核对 A 口径、外径、孔距、孔数、密封面和版本信息；不能因为名称里都有“10”就套用 PN10。

直接结论：采购 JIS 10K 法兰时，应以设备接口采用的日标体系为起点，核对 A 口径、外径、孔距、孔数、密封面和版本信息；不能因为名称里都有“10”就套用 PN10。

先从日系设备接口反查

JIS 10K 常见于日系泵阀或成套设备，但口径写法、孔系和密封面不能靠经验替换。设备铭牌、随机图纸与现场测量应互相印证。

  • 抄录铭牌中的 A 口径、10K 标识及设备型号；
  • 测量法兰外径、孔中心圆、孔数、孔径和可见密封面；
  • 确认项目究竟指定 JIS 文件还是 KS 文件，不把两个名称并列后默认完全相同；
  • 大口径或旧设备改造应提供正视照片、尺规照片和可安装空间。

10A–1500A 现有数据的用途

证据边界：下表保留当前页面已有的尺寸数据，适合做接口预筛查和询价信息补全。表内行值不代表官方标准全文，也不代表每一批供应实物；下单前确认标准版本，并让关键尺寸进入书面图纸或订单。

表格可左右滑动查看全部列

JIS 10K 日标法兰现有尺寸参考（10A–1500A，下单前确认标准版本）
公称通径 法兰外径 D 螺栓孔中心圆 C 凸面直径 g 法兰内径 do 配管外径 d₁ 厚度 t T a b 螺栓孔径 h 孔数 n 螺栓 对焊 W₁ W₂ 重量（kg）
10 90 65 46 17.8 17.3 12 — — — 15 4 M12 5 2.5 0.52
15 95 70 51 22.2 21.7 12 — — — 15 4 M12 5 3 0.57
20 100 75 56 27.7 27.2 14 — — — 15 4 M12 5 3 0.73
25 125 90 67 34.5 34.0 14 — — — 19 4 M16 5 3 1.13
32 135 100 76 43.2 42.7 16 — — — 19 4 M16 6 3 1.48
40 140 105 81 49.1 48.6 16 — — — 19 4 M16 6 3 1.56
50 155 120 96 61.1 60.5 16 — — — 19 4 M16 6.5 4 1.88
65 175 140 116 77.1 76.3 18 — — — 19 4 M16 6.5 4 2.6
80 185 150 126 90.0 89.1 18 — — — 19 8 M16 6.5 4 2.61
90 195 160 136 102.6 101.6 18 — — — 19 8 M16 6.5 4 2.76
100 210 175 151 115.4 114.3 18 — — — 19 8 M16 7 4 3.14
125 250 210 182 141.2 139.8 20 — — — 23 8 M20 7.5 4 4.77
150 280 240 212 166.6 165.2 22 — — — 23 8 M20 8 5 6.34
175 305 265 237 192.1 190.7 22 — — — 23 12 M20 9 5 6.82
200 330 290 262 218.0 216.3 22 — — — 23 12 M20 9 6 7.53
225 350 310 282 243.7 241.8 22 — — — 23 12 M20 9 6 7.74
250 400 355 324 269.5 267.4 24 36 288 292 25 12 M22 10 6 12.7
300 445 400 368 321.0 318.5 24 38 292 346 25 16 M22 10 6 13.8
350 490 445 413 358.1 355.6 26 42 380 386 25 16 M22 12 7 18.2
400 560 510 475 409.0 406.4 28 44 436 442 27 16 M24 12 7 25.2
450 620 565 530 460.0 457.2 30 48 496 502 27 20 M24 14 8 33
500 675 620 585 511.0 508.0 30 48 548 554 27 20 M24 14 8 37.6
550 745 680 640 562.0 558.8 32 52 604 610 33 20 M30 15 9 49.7
600 795 730 690 613.0 609.6 32 52 656 662 33 24 M30 16 10 52.6
650 845 780 740 664.0 660.4 34 56 706 712 33 24 M30 16 10 60.6
700 905 840 800 715.0 711.2 34 58 762 770 33 24 M30 17 10 70.6
750 970 900 855 766.0 762.0 36 62 816 824 33 24 M30 18 11 85.8
800 1020 950 905 817.0 812.8 36 64 863 876 33 28 M30 19 12 91.2
850 1070 1000 955 868.0 863.6 36 66 920 928 33 28 M30 19 12 98.6
900 1120 1050 1005 919.0 914.4 38 70 974 979 39 28 M30 22 14 109
1000 1235 1160 1110 1021.0 1016.0 40 74 1023 1081 39 28 M36 22 14 133
1100 1345 1270 1220 1123.0 1117.6 42 — — — 39 32 M36 — — —
1200 1465 1380 1325 1225.0 1219.2 44 — — — 39 32 M36 — — —
1350 1630 1540 1480 1371.6 48 — — — 45 36 M42 — — —
1500 1795 1700 1635 1524.0 50 — — — 45 40 M42 — — —

标准通用尺寸与供货参数分开记录

资料层级 可用于什么
通用或现有参考 用于初步比对 A 口径、D、孔中心圆、孔径、孔数等字段
恒佳供应订单确认值 恒佳供应的法兰以确认的标准版本、结构形式、材料和订单尺寸为交付依据

日标询价单应包含的字段

进口设备补配最怕“口径翻译正确、孔系仍不匹配”。把原始 A 标识和测量值同时保留，可减少二次转换造成的错误。

  1. 设备品牌与型号、A 口径、10K 标识和标准版本；
  2. 外径、孔中心圆、孔数、孔径及密封面形式；
  3. 法兰结构、材料、表面处理和配套垫片要求；
  4. 介质、温度、压力波动与安装方向；
  5. 数量、配套产品、确认图和到货验收方式。

10K 与 PN10 为什么不能按数字匹配

K 级和 PN 的命名来源不同，数值接近不代表孔距、外径或密封面一致。设备侧没有明确文件时，应优先以原配接口测量和项目设计确认结果为准。

日标法兰到货检查

先验证能否正确配对，再核对材料和文件，避免安装现场临时改孔。

  • 使用同一把量具抽测 D、孔距、孔数与孔径；
  • 把法兰与设备接口试配，不强行穿入螺栓；
  • 核对密封面、标识、数量和随货资料；
  • 大口径件检查运输变形，并按约定方法复测。

现有资料的证据等级

本页参考表用于采购前初步核对接口。页面未提供项目采用标准的版本证明，正式采购须由项目方确认标准版本与适用条款，并在图纸或订单中写明。

先查看JIS 10K 法兰供应页，再到联系页面提交设备铭牌和孔系测量。

常见问题

JIS 10K 可以替代 PN10 吗？

不能默认替代。应逐项核对外径、孔中心圆、孔数、孔径、密封面和项目采用的标准版本。

A 口径能直接写成 DN 吗？

可以用于沟通，但订单中应保留设备原始 A 标识，并附关键测量值，避免转换后误配。

大口径表格空白项怎么处理？

空白项不应自行推算，应由项目图纸、合法标准文件或供应订单确认图补足。

恒佳提供哪些核对支持？

恒佳可供应 JIS 10K 法兰，并依据铭牌、照片和尺寸信息协助整理询价字段；最终以书面确认结果为准。
