三通橡胶接头需要一张三向节点图：逐端标注口径、法兰标准与孔位、分支夹角、中心距、流向和可用安装空间，并说明三个方向的支撑及压力推力由哪里承担。再给出介质、温度、工作与瞬态压力、位移和胶种要求；直通接头的长度或位移表不能代替三通总成数据。具体结构、材料与检验项目按签认图纸确认。

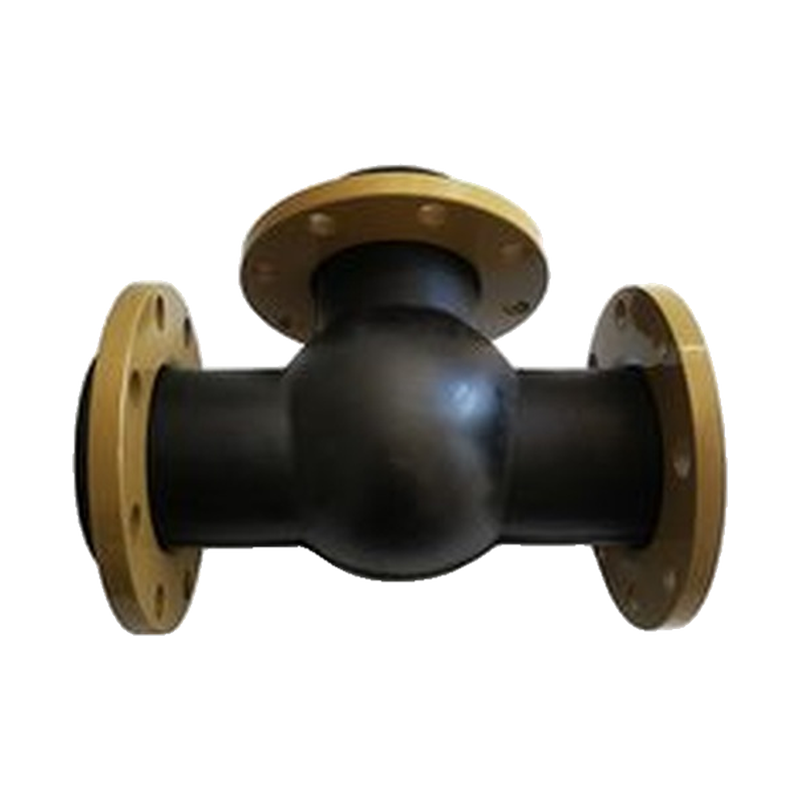

三通橡胶接头用于管道分流处的柔性连接，三个接口的柔性连接与受力应按分支节点图和对应总成技术条件确定。
三通用于三向分支，KXT单球体承接直通柔性连接，橡胶弯头承接转向连接。三者的接口数量、空间和受力核对不同；三通需要三向尺寸图和流向，不能把直通或弯头的长度、位移参数直接移用。

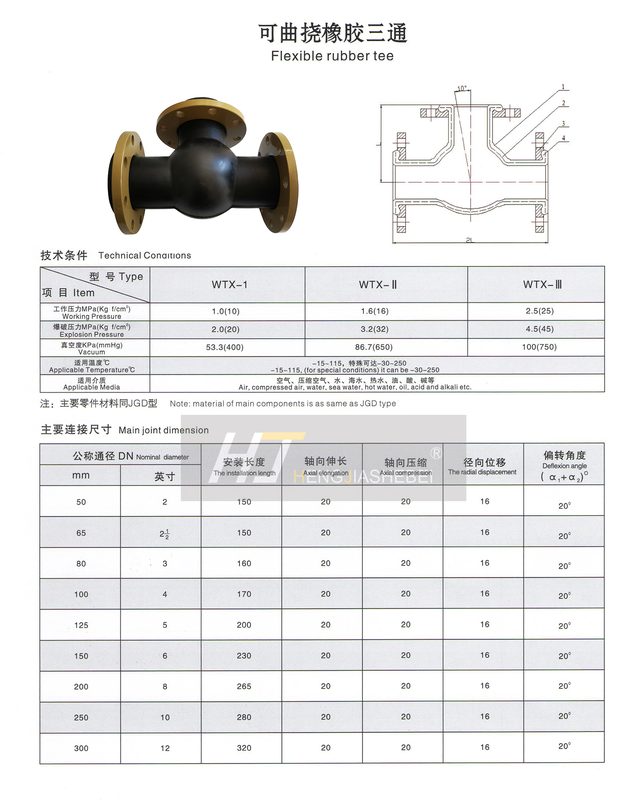

| 公称通径 | DN50 – DN600 mm |
|---|---|
| 工作压力 | 0.6 / 1.0 / 1.6 MPa |
| 适用温度 | -15℃ – +115℃ |
| 球体材质 | 天然橡胶 / 三元乙丙 |
| 法兰材质 | Q235 碳钢 |
| 结构形式 | 等径/变径三通，按需定制 |
分流节点柔性连接，减振降噪
三向位移补偿
按需定制口径与角度
骨架增强，承压可靠
提供口径、压力、介质、温度、连接材质与数量，厂家按配置核算报价。
属于定制型产品，按分流节点的口径、角度和压力等级生产，等径、变径三通均可定制，常规范围 DN50–DN600、0.6–1.6 MPa。
三个方向均靠橡胶球体弹性变形吸收振动与位移，具体补偿量按定制结构确定，下单前提供工况参数由厂家核算。
各端口口径、法兰标准、介质、温度、压力和安装空间尺寸，有图纸直接来图生产。
三通橡胶接头需要一张三向节点图：逐端标注口径、法兰标准与孔位、分支夹角、中心距、流向和可用安装空间，并说明三个方向的支撑及压力推力由哪里承担。再给出介质、温度、工作与瞬态压力、位移和胶种要求；直通接头的长度或位移表不能代替三通总成数据。具体结构、材料与检验项目按签认图纸确认。
