产品说明

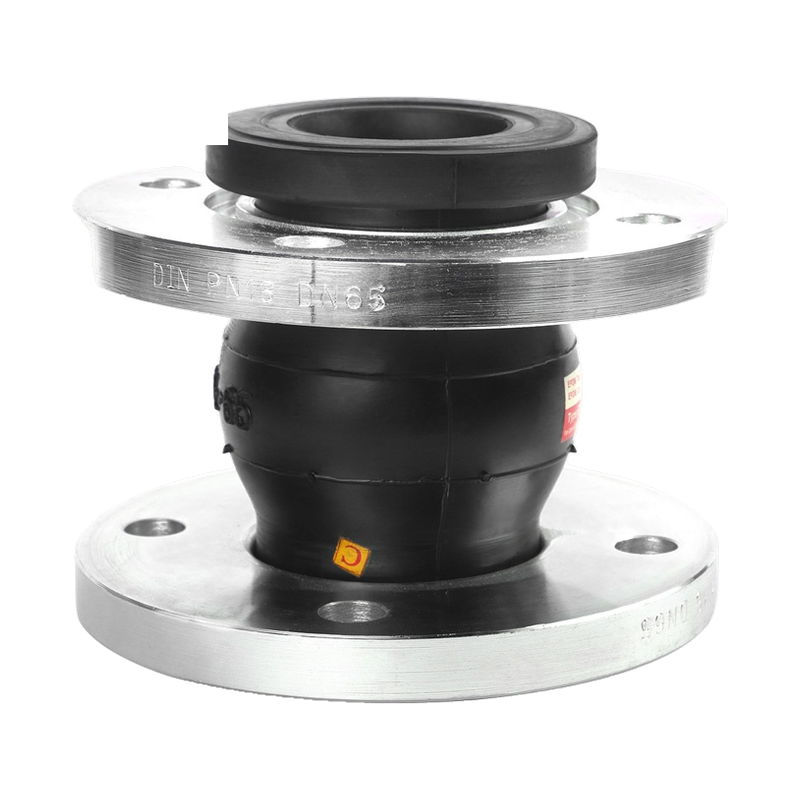

KDF型可曲挠高压单球橡胶接头是翻边结构的高压橡胶接头（又称橡胶软接头、高压橡胶接头、避震喉），球体由内外层胶、帘布层和钢丝圈经硫化成型后与金属法兰组合，其压力与密封条件应按KDF具体型号与KXT对应型号分别比较。巩义市恒佳供水材料有限公司生产的 本页目录列出KDF单球DN50–DN3000参考尺寸，实际可供组合另行确认，广泛用于化工、建筑、给水排水、电力、消防等高压管路。
又称：高压橡胶接头、翻边橡胶软接头、橡胶减震器、避震喉
产品特点
- 翻边结构，密封面受压更均匀，耐压等级高；
- 降低振动及噪声，补偿热胀冷缩位移；
- 按使用性能分通用、特种、耐热三大类，特殊介质或温度配置须有对应胶种与整件技术资料。
规格参数表
表格可左右滑动查看全部列
| 公称通径 DN | inch | 长度 L（mm） | 轴向位移 伸长（mm） | 轴向位移 压缩（mm） | 横向位移（mm） | 偏转角度（α₁+α₂）° |
|---|---|---|---|---|---|---|
| 50 | 2 | 105 | 7 | 10 | 10 | 15 |
| 65 | 2.5 | 115 | 7 | 13 | 11 | 15 |
| 80 | 3 | 135 | 8 | 15 | 12 | 15 |
| 100 | 4 | 150 | 10 | 19 | 13 | 15 |
| 125 | 5 | 165 | 12 | 19 | 13 | 15 |
| 150 | 6 | 185 | 12 | 20 | 14 | 15 |
| 200 | 8 | 210 | 16 | 25 | 22 | 15 |
| 250 | 10 | 230 | 16 | 25 | 22 | 15 |
| 300 | 12 | 245 | 16 | 25 | 22 | 15 |
| 350 | 14 | 255 | 16 | 25 | 22 | 15 |
| 400 | 16 | 255 | 16 | 25 | 22 | 15 |
| 450 | 18 | 255 | 16 | 25 | 22 | 15 |
| 500 | 20 | 255/290 | 16 | 25 | 22 | 15 |
| 600 | 24 | 260 | 16 | 25 | 22 | 15 |
| 700 | 28 | 260/300 | 16 | 25 | 22 | 15 |
| 750 | 30 | 260/300 | 16 | 25 | 22 | 15 |
| 800 | 32 | 260/300 | 16 | 25 | 22 | 15 |
| 900 | 36 | 260/300 | 16 | 25 | 22 | 15 |
| 1000 | 40 | 260/300/350 | 18 | 26 | 22 | 15 |
| 1100 | 44 | 300 | 18 | 26 | 22 | 15 |
| 1200 | 48 | 260/300 | 18 | 26 | 24 | 15 |
| 1300 | 51 | 300/400 | 18 | 26 | 24 | 15 |
| 1400 | 56 | 350/400 | 20 | 28 | 26 | 15 |
| 1500 | 60 | 350 | 20 | 35 | 26 | 15 |
| 1600 | 64 | 350 | 25 | 35 | 30 | 10 |
| 1800 | 72 | 400/450 | 25 | 35 | 30 | 10 |
| 2000 | 80 | 360/450 | 25 | 35 | 30 | 10 |
| 2200 | 88 | 420/450/500 | 25 | 35 | 30 | 10 |
| 2400 | 96 | 360/400/500 | 25 | 35 | 30 | 10 |
| 2600 | 104 | 450/500 | 25 | 35 | 30 | 10 |
| 2800 | 112 | 580 | 25 | 35 | 30 | 10 |
| 3000 | 120 | 500/550 | 25 | 35 | 30 | 10 |
- 特殊要求可按用户图纸制作；法兰标准采用 GB/T 9115.1-2000，可选配 GB、HG、ANSI、DIN、BS、EN、JIS 等法兰标准生产；橡胶球体可做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁腈橡胶、氟橡胶等材质。
- 悬空给水使用 DN200 以上产品，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置。
- 使用橡胶接头时，对应法兰应是阀门法兰或符合 GB/T 9115.1（RF）的法兰。
与KXT单球体怎样比较
KDF与KXT/JGD单球体应按各自结构、压力工况和检验资料比较。“高压”名称不能作为额定压力证明；请同时提供工作压力、试压、瞬态冲击、介质、温度和法兰条件，按对应规格确认承压及密封边界，不把一个型号的尺寸或位移表套到另一个型号。
结构区别与关联选型
KDF高压单球体橡胶接头用于按对应型号压力资料选定的法兰柔性连接。与常规单球体比较，应核对具体规格压力、试压要求、法兰等级和配套结构，不能把名称当成各口径统一的额定值。
- KXT/JGD 可曲挠单球体橡胶接头：对照该结构的接口、长度与选型资料。
- KDF可曲挠高压双球橡胶接头：对照该结构的接口、长度与选型资料。
- 限位可曲挠橡胶接头：对照该结构的接口、长度与选型资料。
