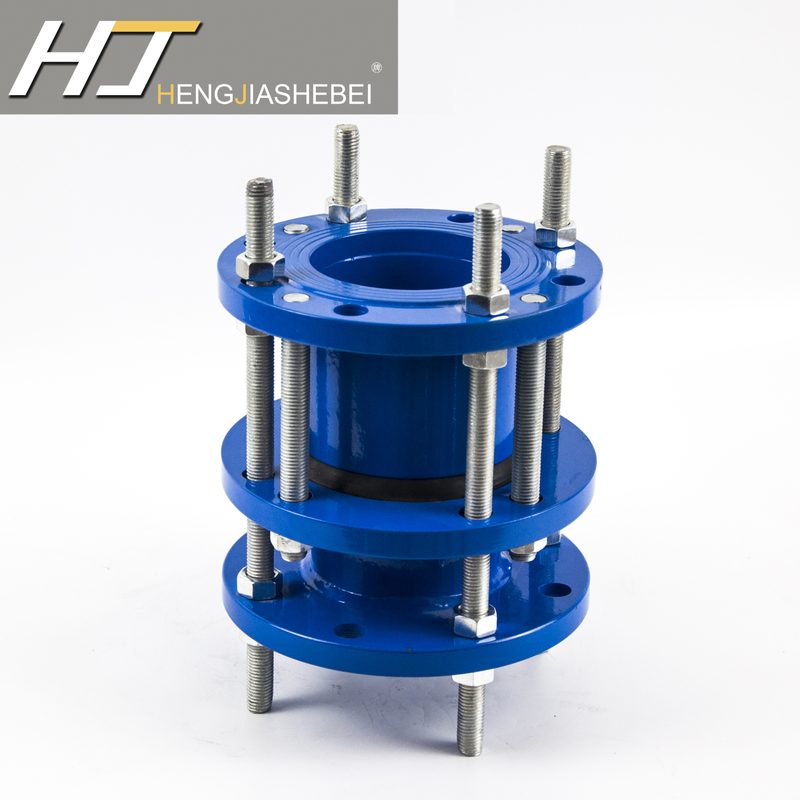

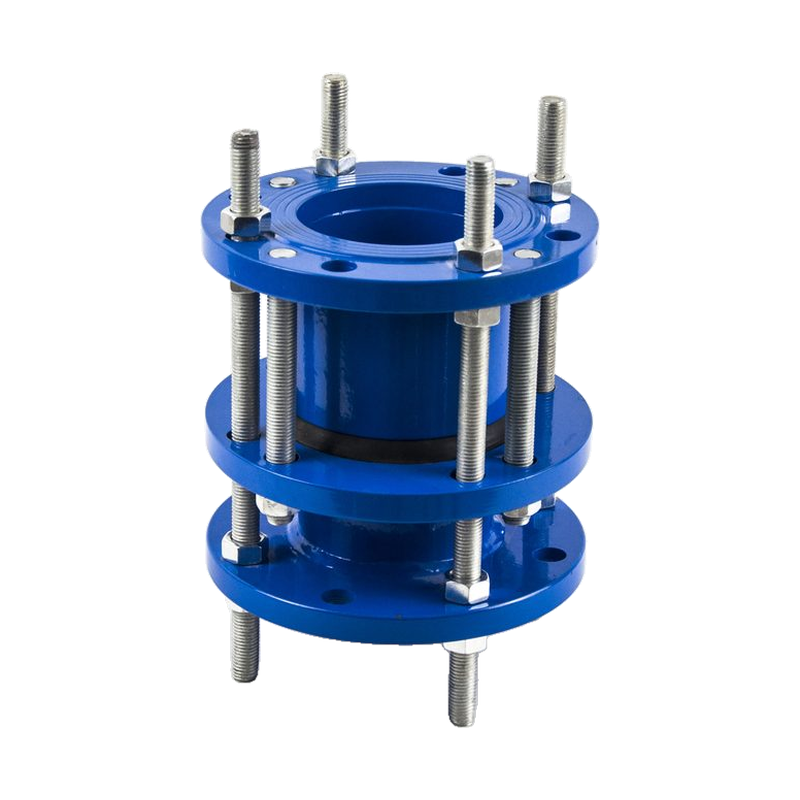

VSSJAFC 可拆式双法兰传力接头
伸缩器 / 伸缩接头

VSSJAFC 可拆式双法兰传力接头

产品型号：VSSJAFC 型

又称：传力伸缩节 / 可拆传力接头

公称口径
DN50 – DN3200
工作压力
0.6 – 2.5 MPa
结构特点
可整体拆卸
电话咨询报价在线留言询盘

VSSJAFC 可拆式双法兰传力接头适合什么工况，选型时要确认哪些条件？

VSSJAFC可拆式双法兰传力接头用于两端法兰连接、需要拆装并传递轴向力的设备接口。适合固定点、传力路径、安装长度和两端法兰均已由项目确认的位置；系统只需要自由位移补偿，或固定与导向条件不清时，不应凭型号替换。“VSSJAFC 可拆式双法兰传力接头”报价取决于口径、材料、法兰、安装长度、螺杆配置和数量。提交工况时请附受力与接口资料。

产品说明

规格参数表

VSSJAFC(CC2F)型可拆式双法兰松套传力接头 主要零部件材料
序号 名称 数量 材料
1 本体 1 QT450-10、Q235A
2 密封圈 1 NBR/EPDM/CR
3 压盖 1 QT450-10、Q235A
4 限位短管 1 Q235A
5 螺栓 n Q235A、35#
6 螺母 n Q235A、20#
VSSJAFC(CC2F)型可拆式双法兰松套传力接头 主要连接尺寸（mm）
公称通径 DN 管子外径 DW L ΔL 法兰连接尺寸 0.6MPa 法兰连接尺寸 1.0MPa
D D₁ n-Th. b D D₁ n-Th. b
65 76 400 40 160 130 4-M12 16 185 145 4-M16 20
80 89 190 150 4-M16 18 200 160 8-M16 22
100 114 210 170 18 220 180 24
125 140 240 200 — 20 250 210 — 26
150 168 265 225 8-M16 20 285 240 8-M20 26
200 219 320 280 — 22 340 295 28
250 273 420 50 375 335 12-M16 24 395 350 12-M20 28
300 325 440 395 12-M20 24 445 400 12-M20 28
350 377 490 445 26 505 460 16-M20 30
400 426 540 495 16-M20 28 565 515 16-M24 32
450 480 440 595 550 28 615 565 20-M24 32
500 530 645 600 20-M20 30 670 620 20-M24 34
600 630 755 705 20-M24 30 780 725 20-M27 36
700 720 440 860 810 24-M24 32 895 840 24-M27 40
800 820 975 920 24-M27 34 1015 950 24-M30 44
900 920 600 60 1075 1020 24-M27 36 1115 1050 28-M30 46
1000 1020 1175 1120 28-M27 36 1230 1160 28-M33 50
1200 1220 650 1405 1340 32-M30 40 1455 1380 32-M36 56
1400 1420 1630 1560 36-M33 44 1675 1590 36-M39 62
1600 1620 670 1830 1760 40-M33 48 1915 1820 40-M45 68
1800 1820 2045 1970 44-M36 50 2115 2020 44-M45 70
2000 2020 700 2265 2180 48-M39 54 2325 2230 48-M45 74
2200 2220 2475 2390 52-M39 60 2550 2440 52-M52 80
2400 2420 730 80 2685 2600 56-M39 62 2760 2650 56-M52 82
2600 2620 2905 2810 60-M45 64 2960 2850 60-M52 88
2800 2820 840 3115 3020 64-M45 68 3180 3070 64-M52 94
3000 3020 3315 3220 68-M45 70 3405 3290 68-M56 100
3200 3220 3525 3430 72-M45 76 —

表中“—”表示本页未列示该字段。DN125 两个压力档的螺栓规格及 DN200 的 0.6MPa 螺栓规格须按项目采用的标准版本和确认图书面确认。

  1. 本表按网页既有 GB/T 12465-2007 标注编排；项目采用的标准版本和关键尺寸须另行确认。

资料边界：本页表格用于采购前初步核对。网页未列示或未附可定位版本依据的字段，不作为加工、运输核算或下单依据；正式数据以项目采用的标准版本、订单和双方确认图为准。

详细规格

VSSJAFC 可拆式双法兰传力接头详细规格
公称通径DN50 – DN3200 mm
工作压力0.6 / 1.0 / 1.6 / 2.5 MPa
主体材质Q235 碳钢 / 球墨铸铁 / 304 不锈钢
密封圈丁腈橡胶 / 三元乙丙
伸缩量按口径 20 – 60 mm
法兰标准GB/T 9119（可配 ANSI / DIN）
表面处理环氧喷涂 / 热镀锌

产品特点

传递轴向推力，保护泵阀设备

整体可拆，阀门检修无需割管

双法兰连接，受力均匀

密封圈可更换，维护成本低

应用领域

  • 阀门两端连接
  • 泵站进出水
  • 市政供水干线
  • 工业管道设备保护

常见问题

传力接头和伸缩接头有什么区别？

传力接头侧重把泵阀产生的轴向推力传递到整个管路、保护设备，且整体可从中部拆开；伸缩接头侧重吸收热胀冷缩位移。阀门两端、泵站进出水建议用可拆式传力接头。

可拆式结构有什么好处？

检修或更换阀门时从中部拆开即可，不用切割管道，大幅缩短检修时间；密封圈也可单独更换。

口径和压力范围是多少？

DN50–DN3200，压力 0.6–2.5 MPa，材质可选 Q235 碳钢、球墨铸铁或 304 不锈钢，法兰可按 GB/ANSI/DIN 配套。

参数变动以询价确认为准
