产品说明
直接结论：JDZ焊接式波纹补偿器适合解决焊接管线中的轴向补偿连接，但能否使用必须结合压力、介质、温度、接口和安装约束逐项确认。恒佳建议先完成工况核对，再锁定结构和报价范围。

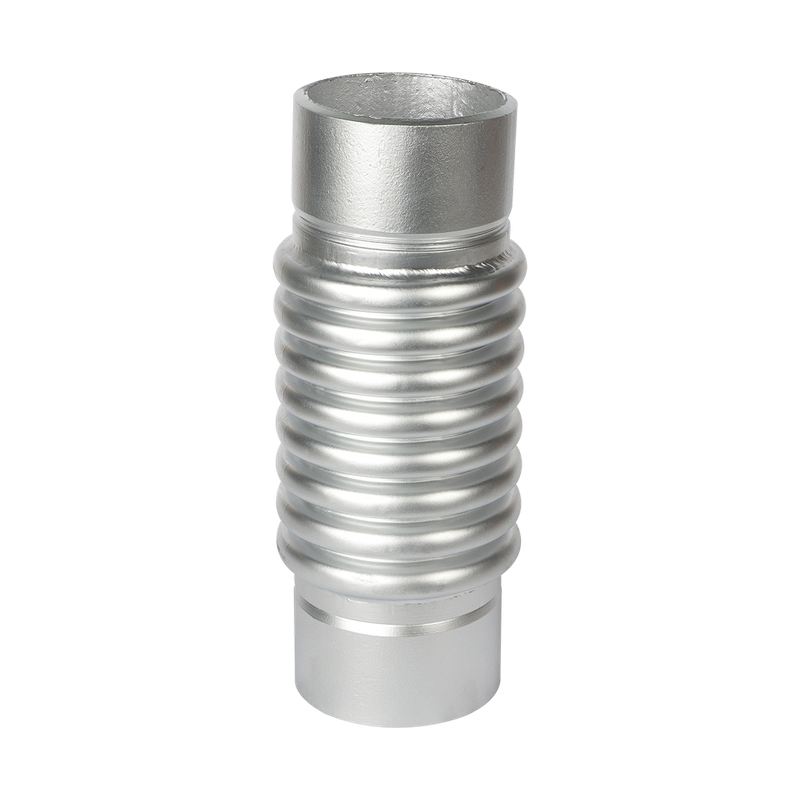

JDZ焊接波纹管补偿器（无约束型）用于减少对常规导向支架间距的依赖，具有柱状稳定和自导向结构特征；具体管架间距与适用性仍需按固定、导向、温压和安装条件确认。恒佳供应的焊接补偿器覆盖 DN15–DN300，端管为碳钢或 AISI304 不锈钢，波纹管与内衬为 304 不锈钢。
又称：焊接式波纹补偿器、无约束膨胀节
产品特点
- 像一段短管一样直接焊入管道，无需预拉伸；
- 坚固外壳方便运输、安装和保温；
- 固定支架间距确定与推力计算与普通轴向型相同。
规格参数表
结构材料：端管（ENDS）碳钢（BVP250 SAC）或 AISI304 不锈钢；内衬（LINER）304 不锈钢；波纹管（BELLOWS）304 不锈钢；座接头（SEAT JOINT）304 不锈钢。
| 50℃ | 100℃ | 150℃ | 200℃ | 250℃ | 300℃ | 350℃ | 400℃ |
|---|---|---|---|---|---|---|---|
| 10 BAR | 9 BAR | 8.5 BAR | 7.5 BAR | 7 BAR | 6.3 BAR | 5 BAR | 4 BAR |
| DN | L | E | H | A | 轴向位移 伸长（mm） | 轴向位移 压缩（mm） | 重量（kg） |
|---|---|---|---|---|---|---|---|
| 15 | 250 | 26 | 22 | 120 | +5 | -25 | 0.3 |
| 20 | 250 | 32 | 27 | 120 | +5 | -25 | 0.4 |
| 25 | 250 | 38 | 34 | 120 | +5 | -25 | 1 |
| 32 | 350 | 48 | 42 | 180 | +10 | -30 | 1.30 |
| 40 | 350 | 59 | 48 | 180 | +10 | -30 | 1.40 |
| 50 | 350 | 73 | 60 | 180 | +10 | -35 | 1.60 |
| 65 | 350 | 90 | 76 | 180 | +10 | -35 | 2 |
| 80 | 350 | 103 | 88 | 180 | +10 | -40 | 2.30 |
| 100 | 350 | 136 | 115 | 180 | +10 | -40 | 4 |
| 125 | 350 | 162 | 140 | 180 | +10 | -40 | 5.30 |
| 150 | 350 | 196 | 168 | 180 | +10 | -40 | 6.50 |
| 200 | 350 | 248 | 220 | 180 | +10 | -40 | 8.20 |
| 250 | 350 | 310 | 275 | 180 | +10 | -40 | 10.5 |
| 300 | 350 | 360 | 325 | 180 | +10 | -40 | 15.5 |
适用与不适用怎么判断
适用：焊接工艺、位移方向、固定导向和施工保护均明确的项目。不适用或需另行确认：焊接应力可能直接作用于波纹元件或安装偏差未纠正的场景。产品名称和公称口径只能完成初步筛选，不能替代介质相容性、温度、压力冲击、位移来源与管道约束核对。
报价为什么会不同
影响报价的不是一个口径数字，还包括型号结构、连接标准、金属件材质、橡胶或内衬要求、限位配置、数量、包装、运输和合同资料。比较时应让各家按同一配置拆分报价，不要把缺少选配件的价格当成完整交付价。
下单与验收动作
- 提供口径、工作压力、介质、温度、连接标准、位移、安装空间和数量；
- 让报价、图纸或产品资料中的型号与配置一致；
- 到货时核对标识、外观、接口、配件和合同约定资料，异常件不要强行安装。
查看所属产品系列和对应采购指南后，可到恒佳询价入口提交现场条件。恒佳可围绕接口、配套件和订单资料协助复核，但特殊工况仍以订单书面确认结果为准。
