橡胶软接头能否长期可靠，往往不取决于接头本身，而取决于两端管道的支架布置。锚固（固定支架）承受管道内压产生的盲板推力，把力传给结构而不是接头；导向（导向支架）约束管道横向摆动，让位移沿轴向发生。两者分工不同、不能互相替代，缺一项都会让接头承担本不该由它承担的载荷。具体支架的形式、位置与数量以设计图纸和现场工况为准。
先看结论
- 锚固与导向解决两类不同的力：锚固承受内压产生的轴向盲板推力，导向约束管道横向摆动，二者不能互相替代。
- 橡胶软接头轴向刚度低、可伸缩，本身不承受盲板推力；推力须由固定支架承受，否则会压向接头造成拉脱或过大位移。
- 导向支架让管道位移沿轴向进行，使接头工作在设计补偿方向内，而非承受横向偏摆或剪切。
- 未设可靠锚固的高压或大口径管段，常需加装限位拉杆分担推力、限制接头过度伸长，是否加装以设计与现场为准。
它是什么，解决什么问题

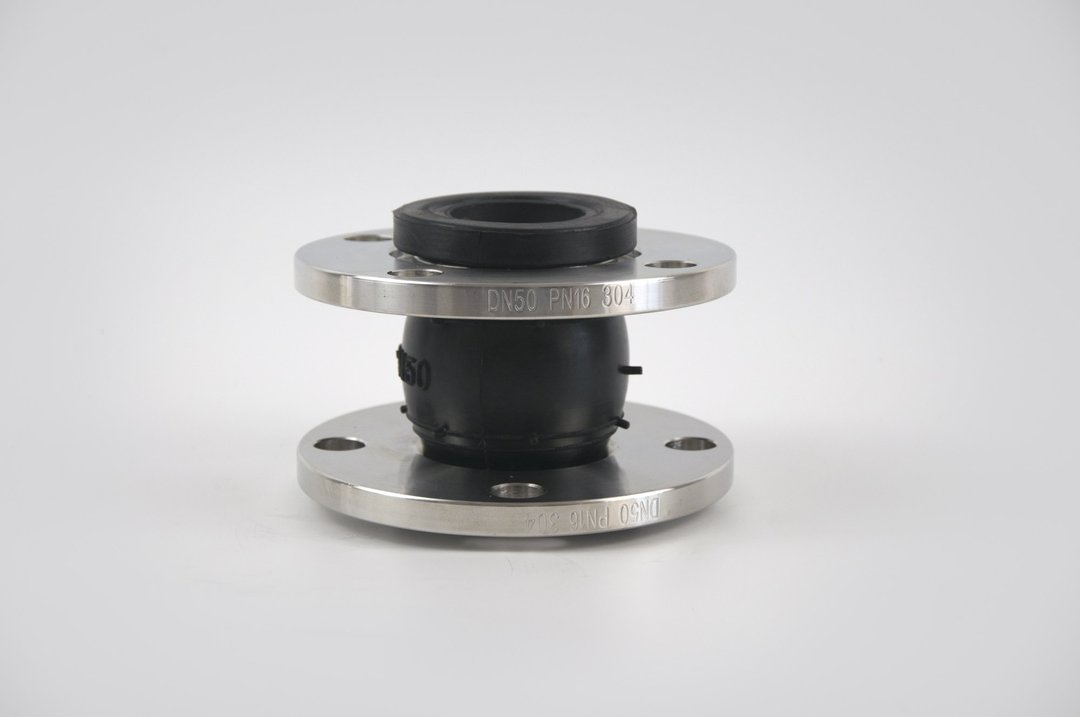

橡胶软接头是恒佳自主生产的核心产品线之一，指两端带法兰或螺纹接口、由内胶层、帘线增强层与外胶层等构成的柔性管道连接件，用于补偿位移、吸收振动与降低噪声。正因为它”柔”，轴向与横向刚度都远低于钢管——这既是它能补偿位移的前提，也决定了它不能像钢管那样自己承受管路推力。其执行标准参考口径为 GB/T 26121-2010《橡胶软接头》，具体型号参数以恒佳产品规格表或技术协议为准。
管道内介质带压，在方向变化、断面变化处（弯头、三通、异径、阀门、盲端）以及橡胶软接头这种”软断点”，内压会产生把两端推开的轴向力，工程上常称盲板推力，其大小与内压和作用面积相关，压力越高、口径越大推力越大。橡胶软接头是管路上一个可伸缩断点：两侧管道若未被牢牢固定，推力会直接作用在接头上把它越撑越长，可能导致拉脱、法兰面漏水或不可恢复的变形。
锚固正是解决这个问题：在接头两侧合适位置设固定支架（锚固点），把盲板推力传给建筑结构或基础，使接头两端管道相对位置稳定，接头只在设计补偿范围内工作。导向则约束管道因热胀冷缩、振动或外力产生的横向摆动，只放行轴向移动，保证接头承受的是它能补偿的轴向位移，而非偏摆、扭转或剪切。逐步安装的完整操作可参考恒佳的橡胶软接头安装步骤。
关键概念与采购意义
表格可左右滑动查看全部列
| 概念或部位 | 通俗解释 | 背后机理 | 会影响什么 | 仍需确认什么 |
|---|---|---|---|---|
| 盲板推力 | 带压管路把两端推开的力 | 内压作用在断面上产生轴向力，压力、口径越大越大 | 决定锚固是否必须、是否需要限位拉杆 | 实际压力、口径以设计工况为准 |
| 固定支架（锚固） | 把管道固定、承受推力的支架 | 将推力传给结构，使接头不受轴向推力 | 接头是否被拉脱或过位移 | 位置、承载能力以管系设计为准 |
| 导向支架 | 只允许管道轴向移动的支架 | 约束横向自由度，使位移沿轴向发生 | 接头是否承受偏摆、剪切 | 导向间距与布置以设计为准 |
| 限位拉杆 | 跨接头两端、限制其伸长的拉杆 | 分担部分推力、限制轴向过度伸长 | 高压/大口径下接头是否被撑坏 | 是否配置、拉杆规格以设计与现场为准 |
适用条件与不适用边界
是否需要锚固、需要多强的锚固，取决于工作压力、口径、介质和管路走向：同一接头装在低压小口径与高压大口径管段上，两端推力差别很大，支架方案也不同；导向的间距与数量与管道长度、支撑跨距和位移量有关，均需按实际工况确认。
橡胶软接头是位移补偿与减振部件，不是管道支撑件，也不能用来修正管道对中偏差或安装误差。锚固、导向和限位拉杆的具体形式、位置、数量与承载要求属于管道支吊架设计范围，应以设计图纸和现场条件为准。
现场检查顺序
- 到货检查：核对接头型号、接口形式与法兰标准是否与图纸一致，确认该管段是否配套限位拉杆、附件是否齐全。
- 安装前：对照设计确认固定支架（锚固点）与导向支架的位置、数量已布置到位，接头两侧管道能被有效固定，安装空间与支撑满足要求。
- 安装中：接头以自然长度就位，不借助其强行对中或消除间隙；先保证两侧锚固与导向可靠连接，再进行后续紧固，不把接头当作调整错口的手段。
- 试运行：缓慢升压，观察接头处是否异常伸长、横向偏移或法兰渗漏；若接头明显被”顶长”，应停下来检查锚固是否有效。
- 异常停机复核：出现拉脱、过位移或漏水时先按待排查处理，重点核对锚固是否失效、推力是否未被支架承受、导向是否缺失或错位，以及高压大口径下是否缺少限位拉杆；故障原因需现场确认。
容易混淆的说法
限位拉杆不等于锚固。限位拉杆跨接在接头两端，作用是分担推力、限制接头轴向过度伸长，属接头层面的保护；固定支架（锚固）则把管道固定在结构上、从源头承受推力。二者常配合使用，但高压或大口径管段不能用限位拉杆替代管道锚固。相关选用可参考恒佳的限位（拉杆）橡胶接头选用说明。
导向支架不等于固定支架。导向支架允许管道沿轴向移动、只约束横向，固定支架则限制各方向位移；导向点误当固定点，推力仍会传到接头，固定点误当导向点，管道又无法自由伸缩。此外，”能补偿位移”不等于”能承受推力”——柔性用于吸收位移和振动，不代表接头能承担盲板推力或替代管道支撑，把补偿能力当成承力能力是拉脱类故障的常见诱因之一。
现场与采购核对清单
- 现在就能确认的：接头需在两端有可靠固定与导向的前提下工作，本身不承受盲板推力，应以自然长度安装、不强行就位。
- 施工或下单前仍需确认的：该管段的压力、口径与介质，固定支架、导向支架的位置和承载要求，是否需要限位拉杆及其规格，接口法兰标准与配对尺寸，均以设计图纸和现场工况为准。
- 信息不全时应暂停判断的：缺少压力或口径、支架布置未定、旧管线无图纸或铭牌时，不宜直接确定锚固、导向或限位方案，应先补齐设计与现场数据。
常见问题
小口径低压管道也一定要锚固吗？不一定。是否需要专门锚固取决于推力大小和管路布置，低压小口径推力较小，具体以设计判断为准，不宜默认”口径小就不用管”。
装了限位拉杆就不用固定支架了吗？不是。限位拉杆主要限制接头自身伸长、分担部分推力，管道整体的推力和位移仍需固定支架与导向支架处理，二者定位不同。
接头装好后漏水或被拉长，先查什么？先按待排查处理，优先核对两端锚固是否有效、推力是否被支架承受、导向是否到位，再结合压力和口径判断是否缺少限位措施，避免未核实前归因于接头本身。
资料说明
本文所述锚固、导向、盲板推力与限位拉杆的作用，属于管道与柔性接头的通用工程机理，可对照橡胶软接头执行标准参考口径 GB/T 26121-2010《橡胶软接头》理解。文中不含具体型号的补偿量、承压等参数，这类数据以恒佳对应型号的产品规格表或技术协议为准；锚固、导向与限位拉杆的具体布置与承载要求，以管道系统设计图纸与现场工况为准。
