橡胶软接头技术参数表，是产品页或规格书上按型号列出公称口径、压力、位移、长度、连接方式等数据的表格，用来判断某个型号能否对上你的管路条件。读表的正确顺序是先核对五项定义性信息，再看性能数据；表里的数值多为规格范围，属于选型参考，最终数值以订单或技术协议为准。只看一张参数表，并不能单独决定选型或验收。
先看结论
- 看橡胶软接头技术参数表，第一步先核对五项定义信息——型号与结构、公称口径 DN、压力等级、材质、连接方式与法兰标准；这五项对不上，后面的性能数据就没有可比性。
- 五项定义确认后，再看位移补偿量、长度和工作温度这类性能项，用于判断能否吸收管路的轴向、横向或角向变形；这些项必须放在同一型号、同一口径下读。
- 参数表给出的多是规格范围值，代表该型号系列覆盖的区间，不等于某一订单的确定值；到货的具体尺寸和数值以恒佳产品规格表或技术协议确认为准。
- 一个型号的参数只对该型号成立，同系列、相似名称、相邻口径之间不能互相借用填空；相邻 DN 的压力、长度差异往往不是线性变化。
- 参数表是选型参考工具，不是到货验收依据；正式选型要结合介质、温度、压力和安装位置等工况，并以图纸和订单文件为准。
它是什么，解决什么问题

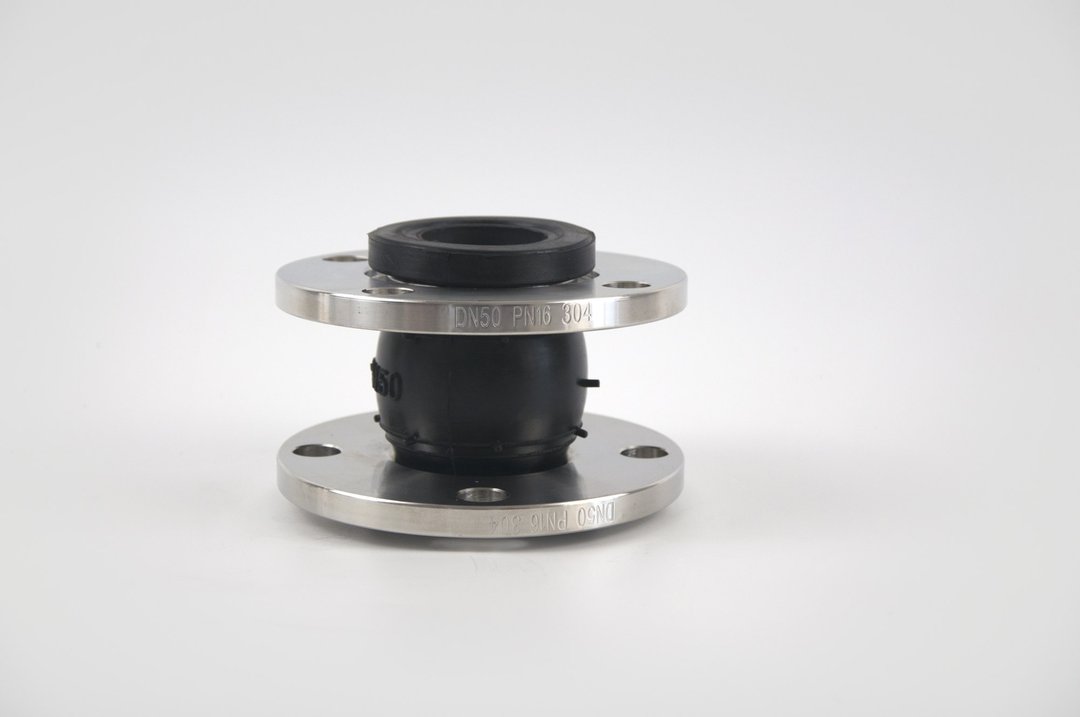

橡胶软接头是一种柔性管路连接件，典型结构由内胶层、织物帘线增强层、外胶层，以及两端的法兰、丝扣或卡箍接口组成。球体部分依靠橡胶与帘线层的弹性变形吸收管路位移与振动；帘线层承担内压，橡胶层负责密封和隔振，二者配合决定了耐压能力和补偿量。
它主要解决三类问题：补偿管道因温度变化、地基沉降或安装误差产生的位移，隔离水泵、风机等设备传来的振动和噪声，以及在一定范围内消化法兰对中偏差。参数表就是把这些能力量化成一组按型号、口径排列的数据，供采购和技术人员在选型阶段比对。也正因为如此，读表时要清楚每个数字对应的是哪个型号、哪个口径，脱离对象的单个数值没有意义。
关键概念与采购意义
表格可左右滑动查看全部列
| 概念或部位 | 通俗解释 | 背后机理 | 会影响什么 | 仍需确认什么 |
|---|---|---|---|---|
| 型号与结构 | 区分单球体、双球体、限位、异径等结构形式 | 结构决定补偿方式与承压路径，双球体补偿量通常大于单球体 | 决定能否吸收对应方向的位移，是后续参数的前提 | 具体型号命名以恒佳产品规格表为准，避免相似名称混用 |
| 公称口径 DN | 与所连管道、法兰匹配的名义通径 | DN 决定过流断面和与管路法兰的对中配合 | 口径不符会直接导致装不上或对不中 | 实际配对尺寸要与现场管道和法兰核对 |
| 压力等级 PN | 该型号在标注条件下的公称压力 | 帘线层层数与结构决定承压上限，超压会引起鼓包或拉脱 | 决定能否用于该管路的工作和试验压力 | 工作压力、试验压力以工况和图纸为准 |
| 材质 | 内胶层胶料种类，如三元乙丙、天然胶、丁腈等 | 不同胶料的耐介质、耐温性能不同，选错会加速老化 | 决定与介质、温度是否相容 | 介质成分、浓度和温度需按实际工况确认 |
| 连接方式与法兰标准 | 法兰、丝扣或卡箍，以及法兰按国标、英标、德标或美标 | 法兰钻孔和尺寸随标准不同，标准不一致就无法对接 | 决定端部能否与现场法兰对上孔位 | 法兰标准和 PN 等级需与对接件一致 |
| 位移补偿量与长度 | 允许的轴向、横向、角向位移和结构长度 | 补偿量来自球体变形能力，长度影响安装空间与补偿 | 决定能否吸收变形、能否装入预留空间 | 补偿方向和安装长度以图纸和现场为准 |
适用条件与不适用边界
参数表里的数值都有成立前提。压力等级通常是在常温、指定介质下的公称值，工作温度升高时可用压力一般要相应折减；位移补偿量往往是单独作用时的最大值，轴向、横向、角向同时发生时不能简单叠加。这些前提在表里不一定完整写出，需要结合产品规格表和工况判断。
参数表也不覆盖全部选型变量。介质的具体成分和浓度、是否负压或真空、安装位置的支撑与外力、是否需要限位拉杆等，往往不在标准参数表内，需要按工况另行确认。遇到强腐蚀介质、频繁大位移或负压工况时，仅凭一张常规参数表不足以下结论，应向恒佳索取对应型号的规格表和适用条件说明。
判断顺序
选型时建议按下面的顺序核对，每一步都是后一步的前提：
- 介质及特殊工况：先确认输送介质、浓度、温度和是否负压。介质决定材质选择，选错胶料会加速老化开裂，这一步不清楚就不能定材质。
- 温度与压力：核对工作温度、工作压力和试验压力，与参数表的压力等级和工作温度范围比对。温度会影响可用压力，忽略折减可能造成超压失效。
- 口径与接口：确认公称口径 DN、法兰标准和 PN 等级是否与现场管道一致。标准不符会导致法兰孔位对不上，无法安装。
- 结构与位移：根据需要补偿的方向和位移量选结构，如单球体、双球体或限位型。补偿方向选错，接头无法吸收实际变形。
- 安装条件：核对安装长度、预留空间、支撑和是否有外拉力。空间或支撑不足会让接头承受额外应力。
- 图纸与订单文件：把以上结论落到图纸、参数确认单和订单上。参数表的范围值到这一步才转化为该订单的确定值。
容易混淆的说法
- 范围值不等于订单确定值。参数表常以区间形式给出某型号系列的覆盖范围，方便快速筛选，但它不代表你这一单会拿到的具体尺寸和数值；确定值以技术协议或订单确认为准。
- 相邻口径不能互相套用。DN100 的压力、长度、补偿量不能直接推给 DN125，同系列相邻规格之间的参数变化并不总是线性的，跨口径套数会带来选型偏差。

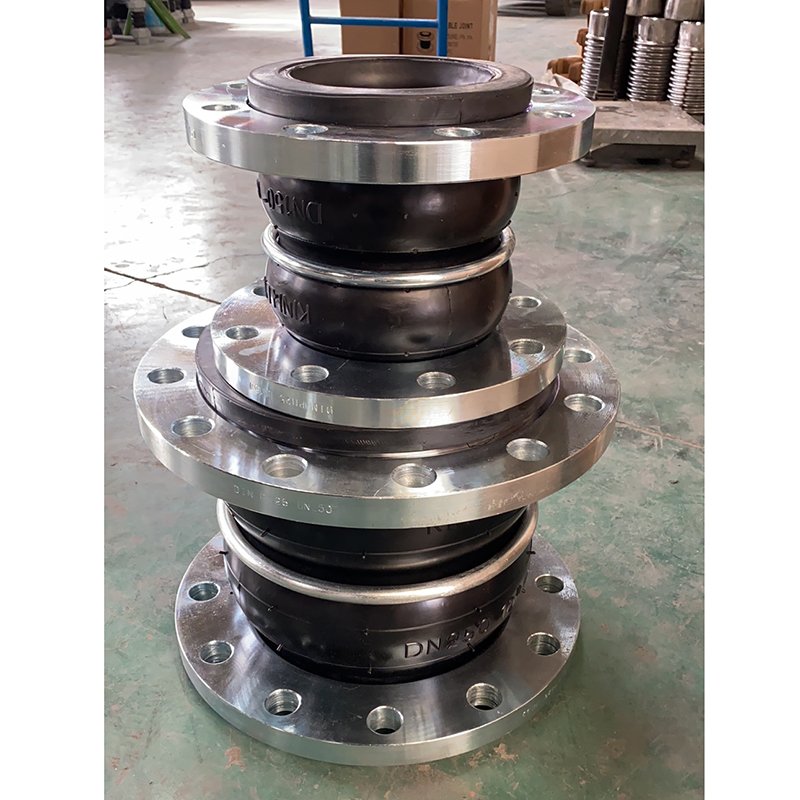

- 单球体与双球体是不同结构，参数不能混读。双球体一般具有更大的补偿量，两者的长度和位移数据来自不同结构，比较时要在同一口径、同一用途前提下进行；关于双球体结构的规格口径，可参考KST 双球体橡胶软接头规格说明。
- 产品页参数与到货验收值口径不同。产品页展示的是当前公开的规格口径，验收要以随货文件和订单约定为准，两者不应混为一谈。
采购或现场核对清单
现有参数表可以确认的：型号名称与结构形式、公称口径 DN、标注的压力等级 PN、材质类别、连接方式与法兰标准，以及标注的位移补偿量、长度和工作温度范围。这些是筛选型号的基础信息。
下单或施工前仍需确认的：实际介质成分与浓度、工作与试验压力、现场法兰的实测尺寸与标准、需要补偿的位移方向与数值、安装长度与预留空间、是否需要限位或负压设计。这些多数不在通用参数表内，要结合工况和图纸落实。
信息缺失时应暂停判断的：型号或结构无法确定、法兰标准不清、介质或温压未知、旧件无铭牌又无图纸。这些情况下不要凭相似型号或相邻口径硬套，应先取得对应型号的规格表或技术协议再定。
关于各型号结构、口径和连接方式的基础解释，可参考恒佳产品百科总览，了解各型号定位后再回到参数表逐项比对。
常见问题
问：参数表上的压力等级就是我能用的工作压力吗？
答：不一定。压力等级通常是标注条件下的公称压力，实际工作压力还要考虑温度折减和试验压力要求，应以工况和图纸为准，不能直接把 PN 值当作可用工作压力。
问：同一型号相邻口径的参数可以按比例推算吗？
答：不建议。相邻口径的压力、长度和补偿量变化往往不是线性的，按比例推算容易偏差，需要查对应口径在规格表中的实际数值。
问：只看参数表能不能直接下单？
答：不能只凭参数表下单。参数表是选型参考，帮助缩小范围，最终的口径、尺寸和数值需要落到技术协议或订单确认，到货再按随货文件核对。
问：橡胶软接头有没有可参考的执行标准？
答：可参考的通用口径是 GB/T 26121-2010《橡胶软接头》。它给出橡胶软接头的一般要求，可作为理解参数含义的参考，但标准编号本身不等于某一批产品已通过对应检测，具体以订单和随货资料为准。
资料说明
本文依据橡胶软接头的通用结构原理和恒佳现有产品资料，说明参数表的阅读方法，未涉及具体型号的独立参数值。文中提到的执行标准为 GB/T 26121-2010《橡胶软接头》，仅作参考口径使用。具体型号、口径、压力、材质与连接方式等参数，以恒佳产品规格表或技术协议为准；到货数值以订单和随货文件确认。
