可拆式传力结构要同时考虑设备拆装空间、传力路径和两端接口。

直接结论：可拆式传力结构要同时考虑设备拆装空间、传力路径和两端接口。

结构特点

  • 可拆结构有助于检修拆装，但能否整体抽出、所需净空及管段支撑方式应按设备布置和施工方案确认；
  • 传递轴向推力（盲板力），保护泵阀；
  • 补偿安装误差，便于设备对中。

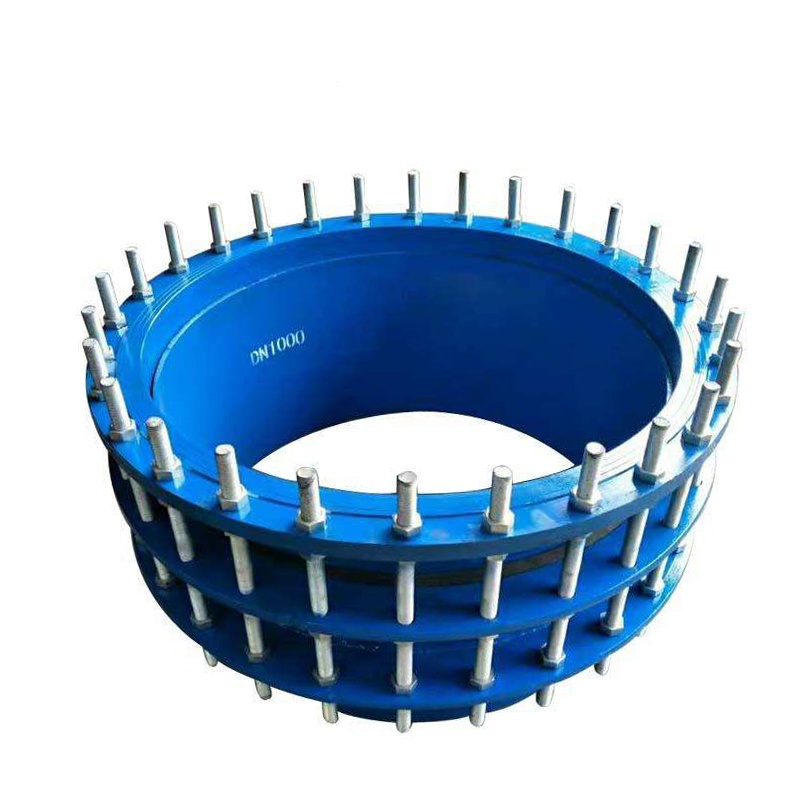

VSSJAFC(CC2F)型可拆式双法兰松套传力接头实拍-恒佳供水材料

规格参数表

VSSJAFC(CC2F)型可拆式双法兰松套传力接头 主要零部件材料
序号 名称 数量 材料
1 本体 1 QT450-10、Q235A
2 密封圈 1 NBR/EPDM/CR
3 压盖 1 QT450-10、Q235A
4 限位短管 1 Q235A
5 螺栓 n Q235A、35#
6 螺母 n Q235A、20#

表格可左右滑动查看全部列

VSSJAFC(CC2F)型可拆式双法兰松套传力接头 主要连接尺寸（mm）
公称通径 DN 管子外径 DW L ΔL 法兰连接尺寸 0.6MPa 法兰连接尺寸 1.0MPa
D D₁ n-Th. b D D₁ n-Th. b
65 76 400 40 160 130 4-M12 16 185 145 4-M16 20
80 89 190 150 4-M16 18 200 160 8-M16 22
100 114 210 170 18 220 180 24
125 140 240 200 8-M16 20 250 210 8-M16 26
150 168 265 225 8-M16 20 285 240 8-M20 26
200 219 320 280 8-M16 22 340 295 28
250 273 420 50 375 335 12-M16 24 395 350 12-M20 28
300 325 440 395 12-M20 24 445 400 12-M20 28
350 377 490 445 26 505 460 16-M20 30
400 426 540 495 16-M20 28 565 515 16-M24 32
450 480 440 595 550 28 615 565 20-M24 32
500 530 645 600 20-M20 30 670 620 20-M24 34
600 630 755 705 20-M24 30 780 725 20-M27 36
700 720 440 860 810 24-M24 32 895 840 24-M27 40
800 820 975 920 24-M27 34 1015 950 24-M30 44
900 920 600 60 1075 1020 24-M27 36 1115 1050 28-M30 46
1000 1020 1175 1120 28-M27 36 1230 1160 28-M33 50
1200 1220 650 1405 1340 32-M30 40 1455 1380 32-M36 56
1400 1420 1630 1560 36-M33 44 1675 1590 36-M39 62
1600 1620 670 1830 1760 40-M33 48 1915 1820 40-M45 68
1800 1820 2045 1970 44-M36 50 2115 2020 44-M45 70
2000 2020 700 2265 2180 48-M39 54 2325 2230 48-M45 74
2200 2220 2475 2390 52-M39 60 2550 2440 52-M52 80
2400 2420 730 80 2685 2600 56-M39 62 2760 2650 56-M52 82
2600 2620 2905 2810 60-M45 64 2960 2850 60-M52 88
2800 2820 840 3115 3020 64-M45 68 3180 3070 64-M52 94
3000 3020 3315 3220 68-M45 70 3405 3290 68-M56 100
3200 3220 3525 3430 72-M45 76 —
  1. CC2F可拆式结构的尺寸条目依照 GB/T 12465-2007 排列。

选型与安装要点

  • 比较CC2F与C2F时应核对结构长度、螺杆、拆卸方向、检修净空和传力路径，不能把差异只概括为“可拆”。
  • 传力螺栓安装后全部拧紧；
  • 不吸收轴向位移，位移需求请配伸缩接头。

采购决策补充：把页面结论放回当前项目

阅读“法兰”时，应把页面结论逐项放回当前项目，核对介质、压力、温度、轴向位移、接口型式、安装尺寸、固定点、导向和传力边界；未知项应明确标为待确认，不能用同名产品、相邻口径或其他项目经验补齐。

下单前的停止条件与资料交接

当介质、压力、温度、轴向位移、接口型式、安装尺寸、固定点、导向和传力边界中仍有影响选型或安装的空项时，还不能直接下单。应提交工况表、图纸或现场照片、数量及项目文件，由双方把型号、接口、尺寸和资料边界书面确认后再锁单。

常见问题

VSSJAFC(CC2F)可拆式双法兰传力接头主要解决什么问题？

用于需要两端法兰、轴向传力并保留拆装条件的设备连接段，拆卸方式受现场空间和管线状态限制。

核对VSSJAFC(CC2F)可拆式双法兰传力接头需要哪些工况数据？

两端法兰、口径与管外径、压力、介质温度、安装长度、拆装净空、螺杆、固定点和受力图。

VSSJAFC(CC2F)可拆式双法兰传力接头可以直接替代相近结构吗？

可拆结构不代表任何现场都能整体抽出，也不能与普通C2F或限位接头混同。

CC2F传力接头的拆装净空或受力图不明确时能下单吗？

不能。应补齐安装长度、抽出方向、检修净空、管段支撑、两端接口和受力路径，再确认订货图与施工方案。
