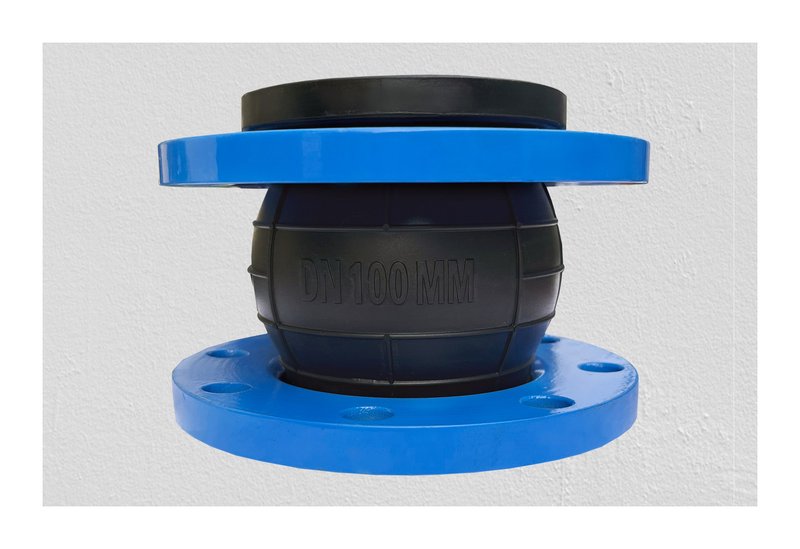

橡胶软接头尺寸与位移表怎么看？先分清轴向、横向和角向

直接结论：橡胶软接头的尺寸与位移表必须对应具体型号、结构、口径、压力或接口等级、法兰标准和资料版本。轴向压缩、轴向伸长、横向、角向和扭转是不同方向的字段；存在组合位移时，不能把每个方向的单项允许值同时按满额使用，更不能把另一型号或另一家的表格直接套入当前订单。

读表前先确认5个身份字段

如果表头或版本不一致，不要只复制同一DN行。GB/T 26121-2010官方页面可用于核对标准名称与公开状态，但标准页面不是某一制造商当前尺寸、位移或库存范围的证明。

轴向压缩与轴向伸长是面间长度变化

轴向压缩是沿接头纵向轴线的面间长度缩短，轴向伸长是面间长度增加。这两个字段都从产品的基准或安装长度出发，不能把现场净距偏差全部交给接头吸收。管道应先完成对中、支撑和安装长度复核。

项目资料中还要说明位移来自热胀冷缩、设备运动、安装预偏置还是其他工况，以便判断方向和组合方式。

横向位移与角向位移不能混为一个数

横向位移是接头两端相对纵向轴线的垂直方向位移；角向位移以角度表示两端轴线的相对偏转。FSA手册还把扭转单独列为绕纵向轴线的旋转。页面中的示意定义用于帮助填写工况，不自动代表某一恒佳型号的允许值。

现场出现偏心或角度时，还要同时记录安装长度、两端中心线、支撑、固定点和导向条件，避免把管道错位当成产品设计位移。

组合位移不能把每项允许值同时用满

不能把各方向允许值分别满额相加。FSA手册把两个或以上方向同时发生定义为组合位移，并给出按各方向实际位移与额定值比例评估的思路；具体项目如何组合，仍应由设计人员依据对应产品资料核算。

因此，看到“轴向、横向、角向”三列时，不能理解为三项在同一工况下都可达到单项表值。若运行中还存在扭转、冲击或负压，应单独向供应方说明。

双球或多球结构不能直接按单球数值乘倍数

双球结构不能直接按单球表值乘二。FSA通用表的备注本身也要求考虑结构长度、填充拱、材料、织物和各制造商具体设计；恒佳订单必须查看对应型号当前页面、图纸和书面确认，不能把通用近似关系当成产品承诺。

同样，异径、限位、衬里或特殊连接结构也可能改变可用位移与安装条件，不能从相近产品推算。

位移方向示意与教学读表示例

实际读表时先确认型号、DN、压力或接口等级、法兰标准和资料版本，再逐列读取。上表数字只演示单位与方向，不能用于选型、报价或安装。

把系统位移转成可询价的字段

1. 写明正常安装长度及允许的现场净距偏差；
2. 分别填写轴向压缩、轴向伸长、横向、角向和扭转的实际需求；
3. 说明这些位移是否同时发生、循环频率和异常工况；
4. 补充正常、设计/试验和冲击压力，是否存在负压；
5. 附上固定点、导向、支吊架和相邻设备位置。

FSA附录L的询价表把安装长度、介质、温度、压力、轴向压缩/伸长、横向、角向和扭转分开记录。采购方可按同一结构整理资料，再交由项目技术人员和供应方复核。

旧件复测和图纸冲突时怎么处理

旧件应记录整体和接口照片、两端DN、安装长度、法兰外径、孔距孔数、密封面、现场净距和四周面间尺寸，并同时说明介质、压力温度、位移和支撑条件。只有一张无比例照片或一个总长，不能形成可下单依据。

页面、图纸和订单数据冲突时，以双方确认的当前图纸和订单为准。需要重新定制时可进入非标定制资料流程；旧件已出现异常时先使用旧件状态与复测清单。

资料来源与适用边界

本文依据FSA手册的位移定义、组合位移与询价字段，以及GB/T 26121-2010官方页面和恒佳当前产品资料重写。通用手册与标准用于建立术语和核对顺序，不替代具体型号图纸、项目设计、制造商书面性能数据或订单确认。
