大口径橡胶软接头选型：安装空间与管道受力核对

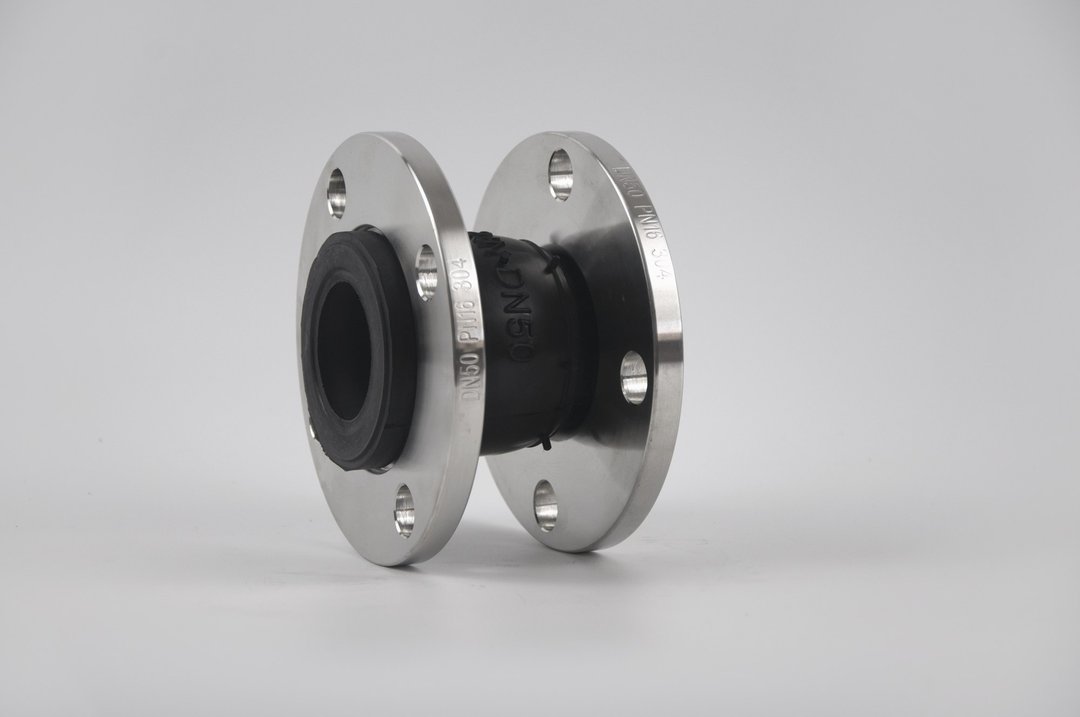

大口径橡胶软接头的选型不能只按口径下单，要先核对安装空间、管道受力与接口标准。优先确认三件事：介质与工作/设计温压、口径与法兰配对尺寸、安装位置能否布置支撑与限位。恒佳橡胶软接头整体口径范围约 DN32–DN2000，大口径段盲板推力大、自重大，若安装空间、锚固或限位拉杆没有落实，容易出现拉脱、下垂或漏水。压力等级与位移量以对应型号规格表为准；缺少工况、接口尺寸或安装条件时，暂不能确定具体型号，应先补齐输入再决策。

条件式结论

• 如果口径较大且工作压力明确、法兰标准与配对尺寸已定，可以先按介质和温压圈定橡胶软接头类别；但还必须确认盲板推力下的支撑与锚固方案，压力等级以型号规格表为准。
• 如果管道轴向推力较大、现场又无法完全约束管系，可以考虑带限位拉杆的结构防止拉脱；前提是安装空间允许布置拉杆，拉杆规格与允许位移仍以规格表和图纸为准。

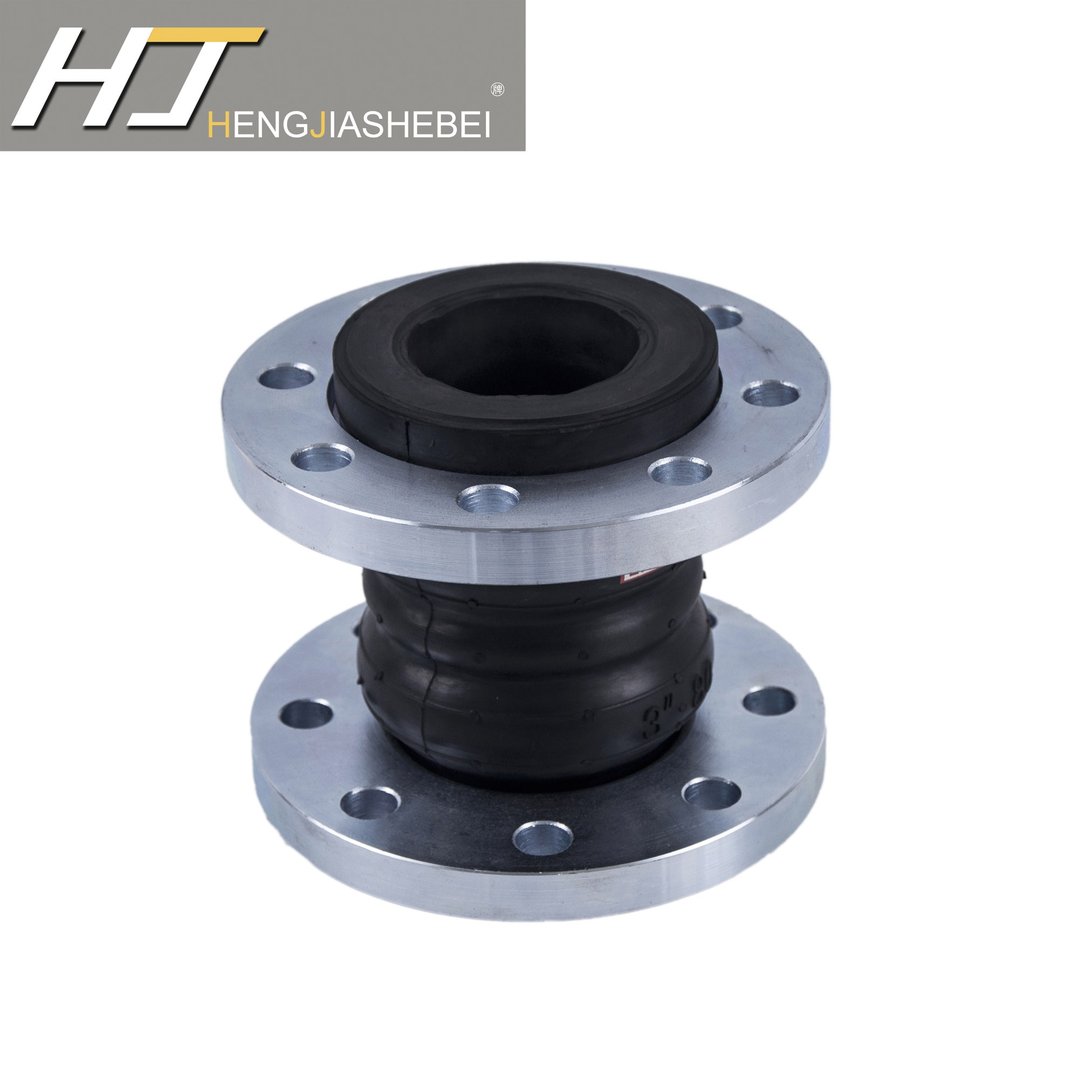

• 如果需要的补偿量较大且安装长度充足，可以考虑双球体结构获得更大位移补偿；但双球体安装长度更长，必须先核对管段可用空间，不宜强行压缩安装。
• 如果安装空间受限、支撑点不足或吊装条件不明，当前不能确定具体型号，应先提供管段长度、支撑布置和吊装方案再选型。

先收集这些输入

候选方案对照

决策顺序

1. 介质及特殊工况：检查介质名称、浓度、温度以及是否含颗粒或负压。为什么——介质腐蚀性与温度共同决定内胶层材质，选错会溶胀老化。通过条件——介质与温度书面确认且材质可对应。未通过——只圈定类别，不定材质与型号。
2. 温度和压力：核对工作压力、设计压力与工作温度。为什么——压力等级决定承压结构，大口径下同样压力产生的推力更大。通过条件——温压参数齐备并能匹配压力等级。未通过——承压边界不明，暂不确定型号，压力等级以型号规格表为准。
3. 口径、接口和配对尺寸：核对 DN、法兰标准与螺栓孔位。为什么——法兰对中影响密封与偏载，口径决定盲板推力大小。通过条件——法兰标准与配对尺寸一致。未通过——接口无法配对则停止下单。恒佳橡胶软接头整体口径范围约 DN32–DN2000，大口径段处于其中偏大区间。
4. 结构、材料和位移需求：确定所需位移量与补偿方向，判断单球体是否够用，或需双球体获得更大补偿。为什么——位移超出允许值会拉脱或撕裂；双球体补偿更大但安装长度更长。通过条件——位移量与安装长度匹配所选结构。未通过——空间不足时重新核对管段布置。
5. 安装位置、支撑、空间与外力（大口径重点）：核对支撑与锚固点、管段可用长度、吊装条件，并估算盲板推力。为什么——盲板推力随口径截面积增大而显著增大，自重也随之增大；若无支撑或锚固承受推力，轴向力会施加到软接头造成拉脱漏水，自重会使接头下垂偏载，因此推力大时常需带限位拉杆防拉脱。通过条件——支撑、锚固或限位拉杆能承担推力，空间满足安装长度，吊装方案可行。未通过——补齐支撑与吊装方案再选型。
6. 图纸、参数确认单、检测和交付文件：核对图纸、参数确认单与随货文件。为什么——页面参数只代表当前展示口径，需订单与图纸落实。通过条件——型号、口径、材质、连接和位移写入确认单。未通过——以书面技术协议或规格表落实后再下单。

必须停止下单的情况

• 介质、浓度或工作/设计温压未书面确认：承压与材质无从判断，任何型号结论都不成立。
• 口径与法兰标准、配对尺寸不清：接口无法配对，即使产品到货也装不上。
• 大口径下支撑、锚固或限位方案未定，安装空间或吊装条件不明：盲板推力与自重无处承载，拉脱与偏载风险直接落到软接头。
• 单球体/双球体或型号定义存在冲突未澄清：结构结论被阻断，应先复核规格表与图纸再决定。

新项目选型路径

从设计工况入手，依次确定管线接口标准、位移与补偿要求、支撑与锚固布置、大口径吊装方案，再进入图纸会审与订单确认。大口径段应在图纸阶段就把盲板推力承载点、限位拉杆位置和安装长度定下来，避免到现场才发现空间不足或推力无处约束。

询价与技术确认清单

产品/型号候选：单球体 / 双球体（KST）/ 带限位拉杆 / 高压型（择一或并列待选）
口径 DN：待填写
介质及浓度：待填写
工作温度 / 设计温度：待填写
工作压力 / 设计压力：待填写
法兰标准与配对尺寸：待填写（英标 / 德标 / 美标等）
轴向 / 横向位移量与方向：待填写
安装长度（管段可用空间）：待填写
支撑 / 锚固条件、是否需限位拉杆：待填写
吊装与就位条件：待填写
材料要求（内胶层等）：待填写
数量：待填写
图纸 / 参数确认单 / 随货文件要求：待填写
交付地点与期望时间：待填写

资料说明

本文选型依据橡胶软接头的通用受力与补偿机理，以及恒佳橡胶软接头整体口径范围约 DN32–DN2000 的现行经营口径。产品执行标准可参考 GB/T 26121-2010《橡胶软接头》，它是参考口径，不代表某一批产品已完成检测或验收。恒佳橡胶软接头的具体压力等级、允许位移与安装长度以对应型号规格表或技术协议为准；页面参数只代表当前展示口径，订单参数仍需书面确认。 延伸参考：恒佳 KXT 单球体橡胶接头规格参数。
