产品介绍

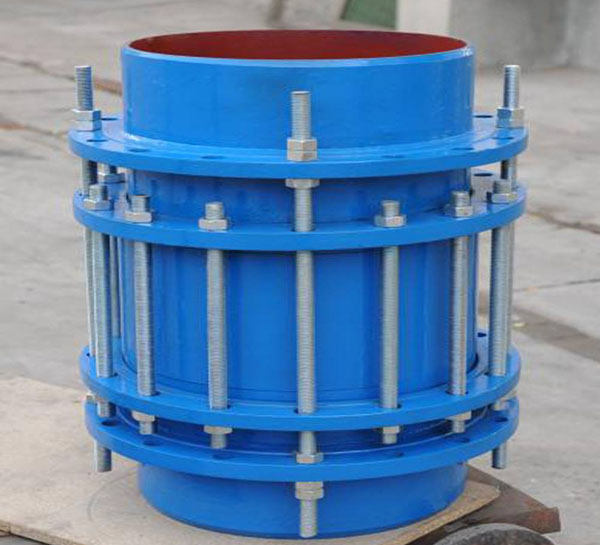

VSSJA-1(BF)型单法兰松套限位伸缩接头产品介绍： VSSJA-1(BF)型单法兰限位伸缩接头是在松套伸缩接头原有性能的基础上增设限位装置，在大伸缩量处用双螺母锁定。
管道在允许的伸缩量中可以自由伸缩，一旦超过其大伸缩量就起到限位，确保管道的安全运行，单法兰限位伸缩接头特别适用于振动或有一定斜度及拐弯的管路中的连接。
产品特点

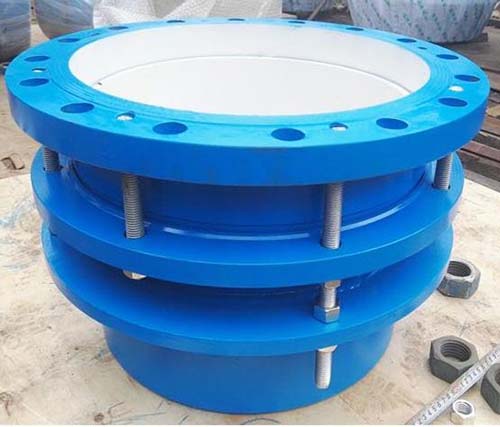

VSSJA-1(BF)型单法兰松套限位伸缩接头安装简要说明： VSSJA-1(BF)型单法兰松套限位伸缩接头适用于一边与法兰连接，一边与管道焊接，单法兰松套限位伸缩接头在安装时调整产品两端与管道或法兰的安装长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。

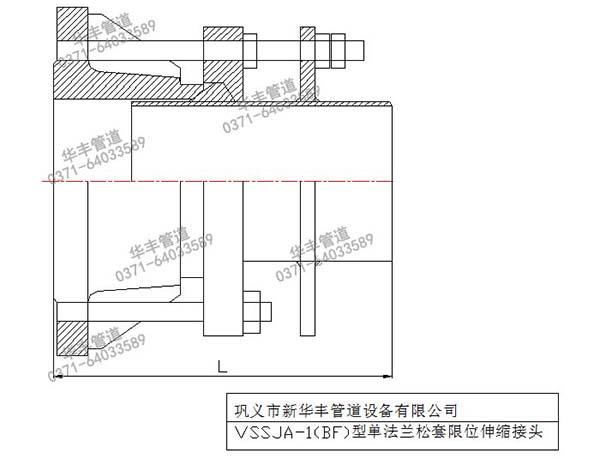

CAD图纸
技术参数
技术参数
材料表
序号 | 名称 | 数量 | 材料 |
1 | 本体 | 1 | QT400-15、Q235A、ZG230-450、20 |
2 | 密封圈 | 1 | NBR |
3 | 压盖 | 1 | QT400-15、Q235A、ZG230-450、20 |
4 | 限位短管法兰 | 1 | Q235A、20、16Mn |
5 | 螺母 | 4n | Q235A、20、1Cr18Ni9Ti |
6 | 长螺柱 | n | Q235A、35、1Cr18Ni9Ti |
7 | 螺柱 | n | Q235A、35、1Cr18Ni9Ti |
PN1.0Mpa型双法兰限位伸缩接头基本尺寸 单位为毫米
公称通径DN | 管子外径DW | 法兰连接尺寸 | 密封面d | 总长L | *大伸缩量δ | ||||
法兰外径D | 螺栓中心圆直径K | 螺栓孔直径do | 螺栓 | ||||||
n/个 | Th | ||||||||
65 | 76 | 160 | 130 | 14 | 4 | M12 | 108 | 340 | 25 |
80 | 89 | 190 | 170 | 18 | M16 | 124 | |||
100 | 108 | 210 | 170 | 144 | |||||
114 | 8 | ||||||||
125 | 133 | 240 | 200 | 174 | |||||
140 | |||||||||
150 | 159 | 265 | 225 | 199 | |||||
168 | |||||||||
200 | 219 | 320 | 280 | 254 | |||||
250 | 273 | 375 | 335 | 12 | 309 | ||||
300 | 325 | 440 | 395 | 22 | M20 | 363 | 350 | 32.5 | |
350 | 377 | 490 | 445 | 413 | |||||
400 | 426 | 540 | 495 | 16 | 463 | ||||
450 | 480 | 595 | 550 | 518 | |||||
500 | 530 | 645 | 600 | 20 | 568 | ||||
600 | 630 | 755 | 705 | 26 | M24 | 667 | |||
700 | 720 | 860 | 810 | 24 | 772 | ||||
800 | 820 | 975 | 920 | 30 | M27 | 878 | 590 | 65 | |
900 | 920 | 1075 | 1020 | 978 | |||||
1000 | 1020 | 1175 | 1120 | 28 | 1078 | ||||
1200 | 1220 | 1405 | 1340 | 33 | 32 | M30 | 1295 | ||
1400 | 1420 | 1630 | 1560 | 36 | 36 | M33 | 1510 | ||
1600 | 1620 | 1830 | 1760 | 40 | 1710 | ||||
1800 | 1820 | 2045 | 1970 | 39 | 44 | M36 | 1918 | ||
2000 | 2020 | 2265 | 2180 | 42 | 48 | M39 | 2125 | ||
2200 | 2220 | 2475 | 2390 | 52 | 2335 | ||||
2400 | 2420 | 2685 | 2600 | 56 | 2545 | ||||
