产品详情
产品介绍

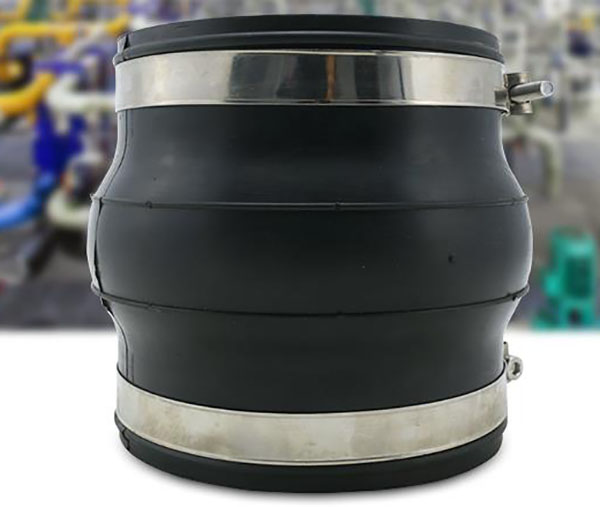

卡箍式橡胶接头采用卡箍代替法兰盘和螺栓，使用时，可方便地将卡箍式橡胶接头的两端分别套装在要连接的管道上，通过不锈钢卡箍将橡胶接头与管道固定连接；拆卸时松开卡箍即可。
卡箍式橡胶接头减少震动、降低噪音、伸缩性好，使用方便。
内部致密度高、弹性变形效果好。
产品特点
卡箍式橡胶接头特点： 卡箍式橡胶接头减少震动、降低噪音、伸缩性好，使用方便。
内部致密度高、弹性变形效果好。

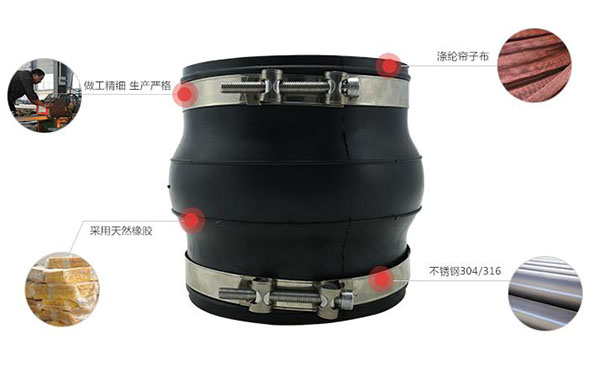

卡箍式橡胶接头是由织物增强的橡胶件与卡箍紧固件组成,用于管道隔振降噪、补偿位移的接头。
它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。
从而达到补偿管道因热胀冷缩，输水所产生的位移量之目的。
它与一般的橡胶接头相比，有以下几个特点： 卡箍式橡胶接头节省了法兰盘和螺栓，节约了工程的开支。
卡箍式橡胶接头管口处不需要翻边，提高了生产效率。
卡箍式橡胶接头简化了安装维修工作，提高了工作效率。
卡箍式采用不锈钢制作，具有耐腐蚀等特点，安装长度参照JGD(KXT)-Df执行或按连接客户用户需要设计。
产品用途
卡箍式橡胶接头与普通橡胶接头的差异 卡箍橡胶接头在很多企业的管道系统中都非常的受欢迎、那么你知道安装卡箍式橡胶接头有什么作用？卡箍式橡胶接头采用卡箍来代替法兰盘和螺 栓，安装时可将卡箍式橡胶接头的两管口分别套装在要边接的管道上，通过卡箍将橡胶接头与管道固定连接。
卡箍连接橡胶接头拆卸时松开所述卡 箍即可，达到补偿管道因热胀冷缩，输水所产生的位移量。
它与一般的橡胶接头相比，有以下几个特点：1、使用卡箍式橡胶头节省了法兰盘和螺栓，从而节省了我们企业的部分支出投入。
2、卡箍式橡胶头管口处不需要翻边，简化了橡胶接头的生产工序，节约了原材料。
3、卡箍式橡胶接头简化了安装维修工作，进一步的提高了我们企业的工作效率。
4、卡箍式橡胶接头采用不锈钢制作，具有耐腐蚀等特点。
卡箍橡 胶接头产品的发展，不仅扩大的产品的应用，更是简化了我们的安装程序。
同时卡箍式橡胶接头的投入成本比普通的橡胶接有了非常大的节省，可 以满足不同客户的不同要求。
技术参数
零部件材料
序号 No. | 部位 Part | 材料 Material |
1 | 主体 Body | 天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁腈橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM) |
2 | 内、外衬 Inner & Outer Rubber | 天然橡胶（NR） 氯丁橡胶（CR）丁基橡胶（IIR） 丁腈橡胶（NBR）氟橡胶（FKM）三元乙丙橡胶（EPDM）聚四氟乙烯（PTFE） |
3 | 主体骨架 Body Carcass | 尼龙帘布 Nylon cord fabric |
4 | 增压环 Reinforcing Ring | 多股镀铜钢丝 Multi-strand coppering steel wire |
5 | 法兰 Flange | 铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP) |
技术参数
项目Item |型号Medol | KWT-1 | KWT-2 | KWT-3 | |
工作压力MpaWoring pressure | 1.0(10) | 1.6(16) | 2.5(25) | |
爆破压力Mpa Burst Pressure | 2.0(20) | 3.0(30) | 4.0(45) | |
真空度Kpa(mm/HG)Vacuum | 53.3(400) | 86.7(650) | 100(750) | |
适用温度℃Applicable Temperature | -15℃~+115℃（特殊可达-30℃~+250℃）-15℃~+115℃(-30℃~+250℃ under special conditions) | |||
适用介质Applicable Medium | 空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc. | |||
主要数据 Main date
公称通径Nominal Diameter DN | 长度Length（mm） | 各向允许移位Allowable displacement in all directions | ||||||
mm | inch | X | X' | Y | Y' | Z | Z' | |
50 | 2 | 140 | 20 | 16 | 20 | 16 | 16 | 16 |
65 | 2.5 | 140 | 20 | 16 | 20 | 16 | 16 | 16 |
80 | 3 | 150 | 20 | 16 | 20 | 16 | 16 | 16 |
100 | 4 | 160 | 20 | 16 | 20 | 16 | 16 | 16 |
125 | 5 | 180 | 20 | 16 | 20 | 16 | 16 | 16 |
150 | 6 | 200 | 20 | 16 | 20 | 16 | 16 | 16 |
200 | 8 | 230 | 20 | 16 | 20 | 16 | 16 | 16 |
250 | 10 | 280 | 20 | 16 | 20 | 16 | 16 | 16 |
300 | 21 | 330 | 20 | 16 | 20 | 16 | 16 | 16 |
