产品说明
法兰接口与橡胶嘴口一起核对

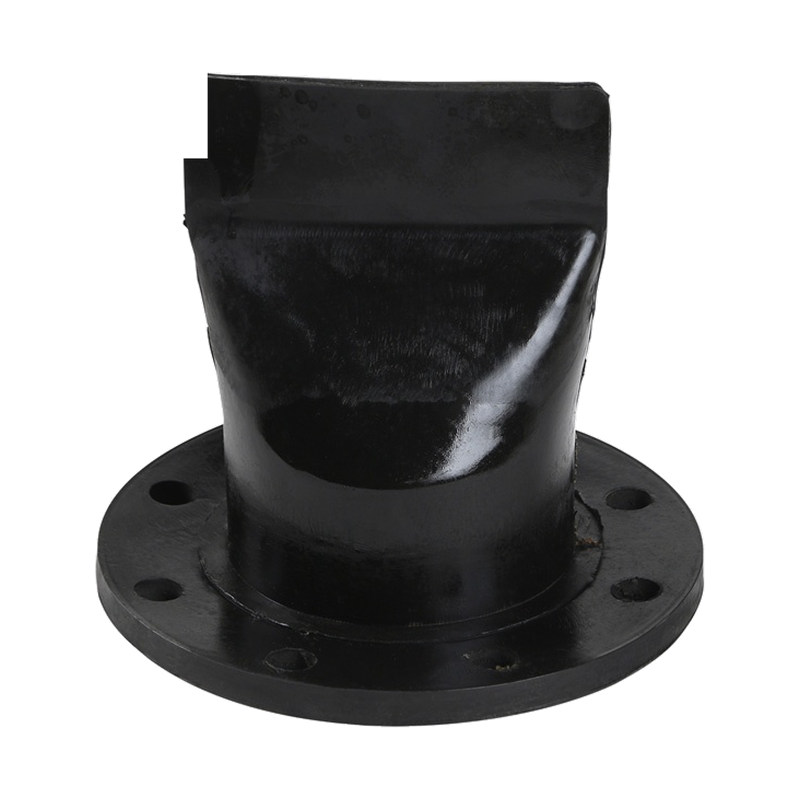

法兰式橡胶鸭嘴阀采用橡胶嘴口和法兰连接配置，用于排水管口的正向排放与反向防倒灌任务。法兰式核对对接法兰孔距、孔数、密封面及端面空间。选型同时提供正常排水流量、上下游水位、安装标高及介质条件，确定开启和反向承压任务。系列目录中的A／B是接口配合字段，原图未注明单位，安装尺寸按具体型号图纸核对。
管口、水位与嘴口空间
给出正常排水流量和可能的倒灌水位，同时标出安装方向、管口标高和嘴口周边空间。嘴口启闭区域保持通畅，防止硬物挤压和杂物卡塞。

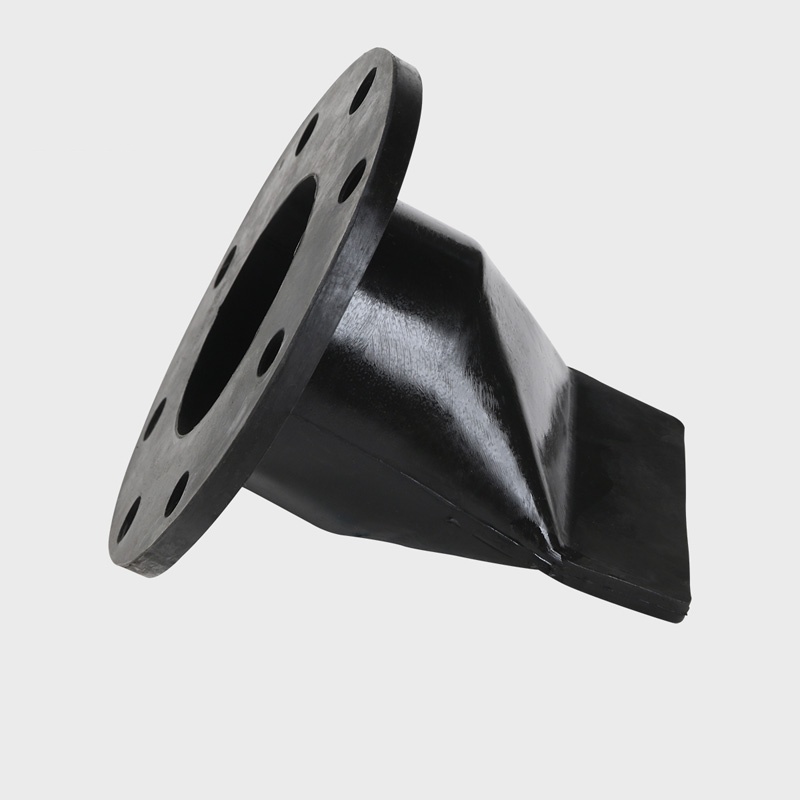

四视角展示本款接口与嘴口，不把内置、弯嘴和另一种连接的照片混成同件视角。
| 配合DN | 管道通径原标 | 阀口台阶A原值 | 管道接触B原值 |
|---|---|---|---|
| 50 | 2″ | 20 | 20 |
| 65 | 2½″ | 25 | 25 |
| 80 | 3″ | 40 | 40 |
| 100 | 4″ | 50 | 50 |
| 150 | 6″ | 50 | 50 |
| 200 | 8″ | 50 | 50 |
| 250 | 10″ | 50 | 50 |
| 300、350 | 12″–14″ | 100 | 100 |
| 400、450、500 | 16″–20″ | 150 | 150 |
| 600、700、800、900 | 24″–36″ | 200 | 200 |
| 1000 | 40″ | 250 | 250 |
| 1200、1400、1600 | 64″ | 300 | 300 |
| 1800 | 72″ | 400 | 400 |
四种连接的资料入口
内置式核对嵌入与内部固定；弯嘴式核对嘴口走向；法兰式核对孔位和密封面；卡箍式核对管口外径和固定段。
安装、存放与询价
按管线流向装配，核对接口和嘴口空间；安装过程保护橡胶表面，避免尖锐工具划伤。
厂家目录要求低温干燥处存放、运输时立放，避免热源、臭氧、油污和强酸强碱环境；安装条件与存放要求分别核对。
报价提供管口尺寸、连接方式、流量、上下游水位、介质及数量，可附现场照片，直接确定产品和配套。
