一、直接答案：能装，但普通球体不行
结论： 负压（真空）工况可以使用橡胶软接头，但必须选带防负压结构的型号——普通球体设计的受力方向是”从内往外撑”，负压把力反过来了，球体向内塌陷（俗称吸瘪），轻则流道变窄、泵吸不上水，重则骨架层损伤报废。水泵进口、虹吸段、停机水锤回抽都是常见负压场景。正确做法是询价时明确告知”存在负压”，由厂家配防负压环、内撑环或限位拉杆结构，并确认允许的负压范围。
二、负压为什么会把接头”吸瘪”
正压时，介质压力把球体向外推，帘子布骨架层以受拉方式承载——这是帘线最擅长的受力方式。负压时方向反转：外部大气压把球体向内压，球体靠自身刚度和骨架抗弯能力抵抗塌陷，而这恰恰不是帘线缠绕结构的设计初衷。塌陷一旦开始，流道收缩→流速升高→负压更大，形成正反馈，很快压溃。
所以”耐压 1.6MPa”和”耐负压”完全是两回事：正压等级再高，也不代表能扛负压。
三、哪些场景容易遇到负压
- 水泵进口：泵启动瞬间和汽蚀边界工况，进口侧出现负压；
- 虹吸管路：虹吸段顶部天然处于负压；
- 停机水锤：泵突然停机，下游水柱回抽在局部形成瞬时负压；
- 真空系统：真空引水、真空排水等工艺段；
- 高差大的管线：停泵后高位水柱下拉低位管段。
四、防负压的三种结构方案
| 方案 | 结构 | 适用 |
|---|---|---|
| 防负压环/内撑环 | 球体内壁加金属或硬质支撑环，阻止塌陷 | 持续性负压（真空段、泵进口） |
| 限位拉杆 | 两端法兰间加拉杆，限制轴向和径向过度变形 | 负压+位移复合、防拉脱 |
| 加厚骨架特殊结构 | 增加帘线层与结构刚度 | 瞬时负压（水锤回抽） |
图：带限位拉杆结构的橡胶接头，可分担轴向力并约束变形

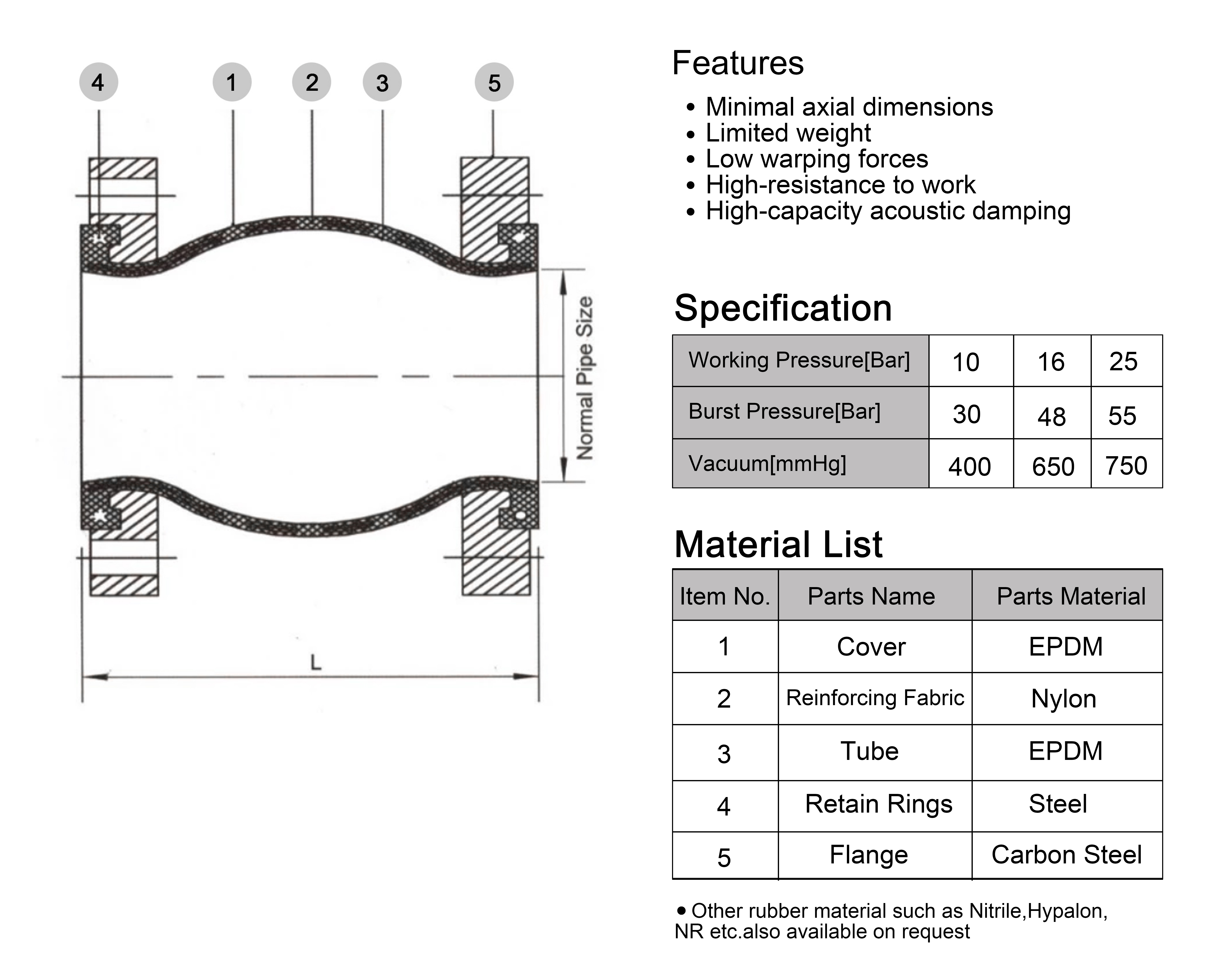

图：橡胶软接头产品示意，负压工况需选防吸瘪结构
五、负压工况询价要多报三个参数
除常规的介质、温度、口径、正压等级外，负压工况必须补报：
- 负压值或工况描述（持续真空度，或”泵进口/虹吸/停机回抽”的场景说明）；
- 负压是持续还是瞬时——决定选内撑环还是加强骨架；
- 是否复合位移需求——决定是否叠加限位拉杆。
参数报全，厂家才能给出”这个负压范围内可用”的明确结构方案；不报负压、按普通型号采购，是泵房吸瘪事故的最常见原因。
专题补充：负压风险自查清单
按顺序问自己四个问题：
- 接头装在水泵进口侧吗？→ 是，则存在启动负压风险；
- 管路里有虹吸段或高点吗？→ 有，则顶部存在持续负压；
- 泵是突然断电停机工况吗？→ 是，则存在水锤回抽的瞬时负压；
- 系统里写了”真空引水/真空排水”吗？→ 是，属于持续真空工况。
四问任何一问答”是”，询价时就必须声明负压工况。四问全”否”的常规供水出口侧，普通结构即可。
专题补充二：防负压结构的验收要点
防负压型号到货后比普通型号多查三项：
- 看内壁：内撑环/防负压环是否按图就位，固定是否牢靠；
- 查资料：检验记录里有没有负压或真空保持试验项；
- 试变形：徒手按压球体，带内撑结构的抗塌陷手感明显不同。
三项有任一对不上，先别安装，和厂家核对结构版本。
实操提示： 报负压工况时，如果拿不出真空度数值，就用场景描述代替：”水泵进口、每天启停十几次””虹吸段最高点””突然停电停泵”——厂家按场景判断负压性质（持续/瞬时）的能力，比你自己算一个不准的数值更有用。有真空表读数更好，报”相对真空度还是绝压”一并说清楚。如果系统改造后新增了变频启停或快速关断阀，原来的负压评估要重做，别沿用旧结论。
六、边界声明
- 本文负压失效机理与结构方案为行业公开技术口径；具体型号允许的负压范围、防负压结构形式以恒佳技术确认和图纸为准，本文不代表任何型号可无条件用于真空。
- 水锤工况的负压峰值由系统设计计算确定，本文不提供计算服务。
- 特殊真空系统（高真空、化工真空）请先提供完整工况再评估。
