橡胶软接头法兰连接，是把接头两端的活套法兰用螺栓与管道对接法兰对接、靠压紧橡胶端面翻边止漏的连接方式。它能否装得上、压得实、不渗漏，主要看两侧法兰标准是否一致、螺栓孔与密封面能否对齐、法兰是否对中。口径相同并不等于能对接，法兰标准与钻孔方式以图纸或订单为准；渗漏也不一定是橡胶问题，需先排查尺寸与安装。
先看结论
- 法兰能否对上先看两侧标准是否一致：法兰标准整体决定螺栓孔数量、分布圆直径与密封面形式，只要口径相同而标准不同，仍可能孔位对不上或密封面不贴合而渗漏。
- 英标 BS4504、德标 DIN、美标 ANSI 属于不同法兰体系，混用前须核对孔数、螺栓孔中心圆与螺栓规格是否与现场对接法兰一致，具体以图纸或订单为准。
- 渗漏不一定是橡胶质量问题：法兰对不中会给接头带来附加应力，造成偏斜、翻边受力不均与早期开裂，应先排查对中与紧固，再判断产品本身。
- 螺栓要对称、分次、均匀紧固；单侧或一次拧到位容易使橡胶端面受力不均、法兰翘曲、局部压不实而渗漏，具体扭矩以对应型号规格表或技术协议为准。
- 法兰标准与钻孔不是通用默认值；橡胶软接头执行标准 GB/T 26121-2010《橡胶软接头》是产品参考口径，连接尺寸仍以图纸或订单为准。
它是什么，解决什么问题

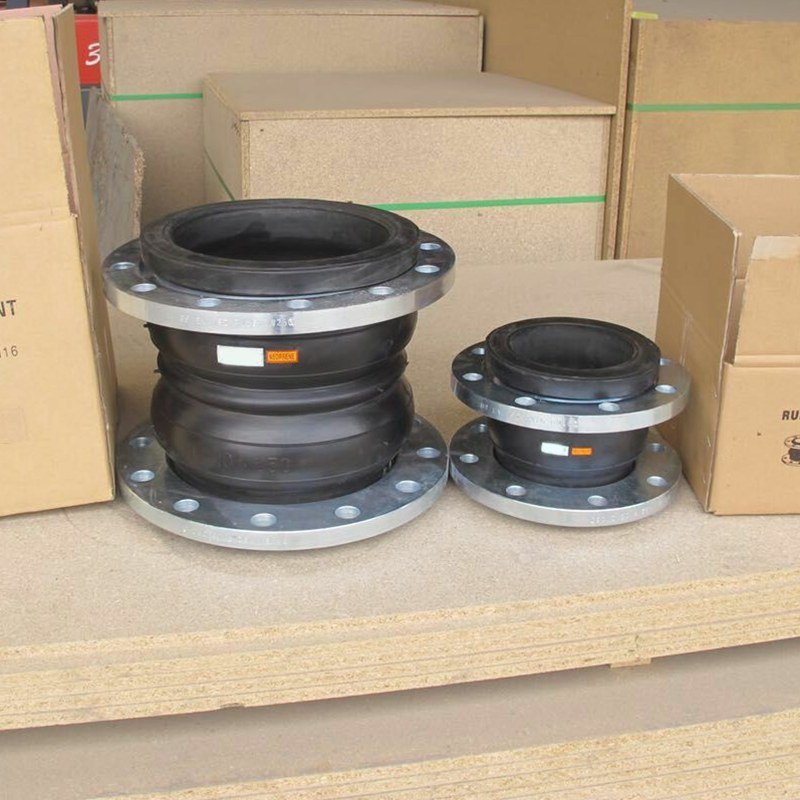

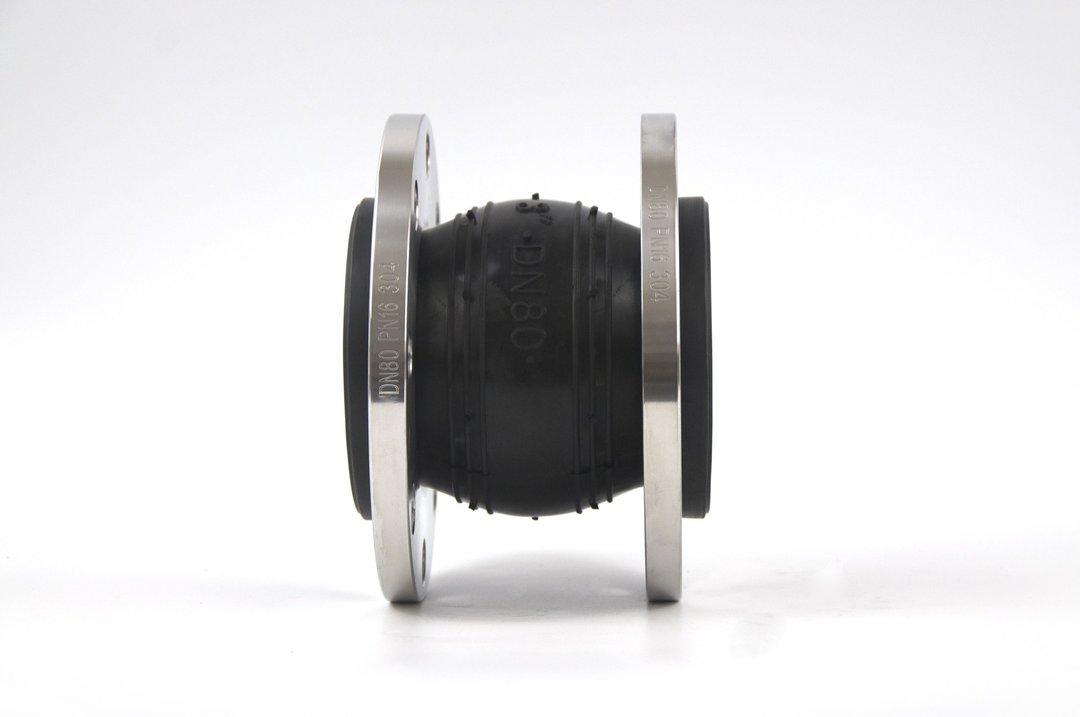

橡胶软接头（又称可曲挠橡胶接头、软连接）是两端带法兰或接口、中间为橡胶球体的柔性管道连接件，是恒佳（巩义市恒佳供水材料有限公司）自主生产的核心产品线。法兰连接是其最常见的端部连接方式：橡胶球体两端翻边搭在活套（松套）法兰上，螺栓穿过接头法兰与管道对接法兰把两者拉紧，靠压紧橡胶翻边形成密封面。
作用路径是：螺栓预紧 → 压紧橡胶端面翻边 → 翻边与对接法兰密封面贴合 → 形成止漏。所以密封是否可靠，既取决于橡胶端面本身，也取决于两侧法兰的孔位、密封面形式与压紧是否均匀；在现场，尺寸与安装问题往往比材料问题更早暴露。
法兰之所以必须”配对”，是因为一套法兰的连接尺寸由标准整体确定——法兰外径、螺栓孔数量、螺栓孔中心圆直径（分布圆 PCD）、螺栓孔径、密封面形式与法兰厚度是成套的。两侧只要标准或压力等级不同，这些尺寸就可能不一致：轻则螺栓穿不进，重则勉强穿入后密封面压不匀，运行后从法兰面渗漏。
关键概念与采购意义
表格可左右滑动查看全部列
| 概念或部位 | 通俗解释 | 背后机理 | 会影响什么 | 仍需确认什么 |
|---|---|---|---|---|
| 法兰标准（BS4504/DIN/ANSI） | 一套成体系的连接尺寸规定 | 标准整体决定孔数、孔中心圆、密封面等尺寸 | 两侧能否对接、密封面能否贴合 | 现场对接法兰执行哪个标准与压力等级 |
| 螺栓孔数量与分布圆直径 | 螺栓孔的个数与所在圆的直径 | 孔数或 PCD 不同则孔位整体错开 | 螺栓能否逐个对位穿入 | 两侧孔数、PCD、孔径是否一致 |
| 密封面形式 | 平面、突面等端面形式 | 面形不同则接触不完整、压紧不均 | 是否出现局部不贴合而渗漏 | 对接法兰密封面形式与垫片配置 |
| 法兰对中（同轴、平行） | 两端法兰同心且端面平行 | 不对中产生附加弯矩与偏斜应力 | 偏斜渗漏、翻边早期开裂 | 管线实际对中偏差与法兰间距 |
| 螺栓对称分次紧固 | 对角交叉、分次逐步加力 | 均匀压紧翻边，避免局部偏压 | 密封是否均匀、端面是否压伤 | 对应型号的拧紧扭矩与螺栓规格 |
| 法兰与钻孔依据 | 以图纸或订单确定标准与钻孔 | 套用默认值易与现场不符 | 到货能否直接安装 | 图纸/订单标注的标准与钻孔要求 |
适用条件与不适用边界
法兰连接的适用范围由多组变量共同决定：介质、温度、压力决定橡胶材质与球体结构；口径、接口标准与钻孔决定法兰能否配对；位移、安装位置与支撑决定是否需要限位。就法兰连接本身而言，两侧的法兰标准、压力等级、口径、孔位与密封面必须一致，这些数值以图纸或订单为准，不宜按相邻口径或相似型号套用。
它不适合用来强行弥补管道错位或标准不一致：孔位对不上时强行扩孔、法兰不对中时用螺栓硬拉找正，都会把附加应力长期加在球体上，反而更易渗漏或开裂。带压或高温工况的连接与紧固应按相关操作规程执行，必要时由专业人员完成。
现场检查顺序
以下为通用检查顺序，机理随步骤给出；更详细分步可参考恒佳的橡胶软接头安装步骤说明，不同法兰标准的具体连接尺寸可对照BS4504 PN16 法兰尺寸等资料再核对。
- 到货检查：核对法兰标准、压力等级、口径、螺栓孔数与孔中心圆是否与管线对接法兰一致，检查密封面与球体有无运输损伤；规格不符时先停下核对，不强行装配。
- 安装前：清理两端密封面杂物，确认两端法兰同轴、平行，法兰间距与软接头自然长度匹配，垫片与螺栓规格齐全，不靠拉伸或压缩硬凑。
- 安装中：对称穿入全部螺栓先带紧不锁死，确认孔位对位与对中后，按对角交叉分两到三次均匀加力；不一次拧死、不单侧拧紧。
- 试运行：缓慢升压、逐步升温，观察法兰面、翻边与螺栓处有无渗漏、偏斜或异响，确认密封面受力均匀、位移在预期方向。
- 异常停机复核：出现渗漏、偏斜或翻边损伤时，先作为待排查项停机检查——可能涉及两侧标准不一致、孔位对不上、密封面不贴合、对中偏差或紧固不均等方向，需逐项核对后再判断，不先归因于橡胶质量。
容易混淆的说法
- “口径相同就能对接”：口径只是通径，法兰的孔数、分布圆直径与压力等级由标准决定；同口径不同标准（如一侧 BS4504 PN16、一侧 DIN PN10）常出现孔位对不上或密封面不匹配。
- “渗漏就是橡胶质量差”：法兰对不中、螺栓紧固不均或两侧密封面不贴合都会渗漏，应先排查尺寸与安装，再判断橡胶件本身。
- “产品页的法兰尺寸就是我这批的确定值”：产品资料给出的是参考口径，实际法兰标准、钻孔与连接尺寸以图纸或订单确认为准。
采购或现场核对清单
- 现场可直接确认：两侧法兰标准与压力等级是否相同、口径是否一致、螺栓孔数与孔中心圆能否对位、密封面形式与垫片是否匹配、外观有无损伤、对中与间距是否合适。
- 下单或施工前需向恒佳或技术协议确认：对应型号的法兰标准与钻孔方式、螺栓规格与拧紧扭矩、允许位移量与是否需要限位等具体参数。
- 缺关键信息时先暂停：现场对接法兰标准不明、图纸或订单未标注钻孔、口径或孔位对不上、旧件无铭牌图纸时，先补齐资料再安装，不强行扩孔或硬拉找正。
常见问题
- 两侧法兰口径一样为什么装不上？口径相同但法兰标准或压力等级不同时，孔数与分布圆直径可能不一致，螺栓孔就会整体错开；需按同一标准或按图纸配对。
- BS4504、DIN、ANSI 能混用吗？它们是不同法兰体系，孔数、孔中心圆与螺栓规格不同，混用前必须核对是否与现场对接法兰一致，具体以图纸或订单为准。
- 法兰只差一点点对不中要紧吗？应尽量对中。即使偏差不大，长期运行下附加应力也会累积，可能引起偏斜渗漏或翻边早期开裂。
- 螺栓扭矩拧多少、怎么拧？按对角交叉分次均匀加力，具体扭矩以对应型号规格表或技术协议为准，不宜凭手感或套用其他型号数值。
资料说明
本文的法兰连接原理与检查顺序属于橡胶软接头的通用工程做法，可参考国家标准 GB/T 26121-2010《橡胶软接头》作为口径参照；标准是通用参考，并不等同于某一具体订单产品的检测或验收结论。法兰标准（如英标 BS4504、德标 DIN、美标 ANSI）、钻孔方式、螺栓规格与拧紧扭矩等具体数值，以恒佳对应型号的产品规格表、图纸或订单确认为准。产品资料说明结构与适用范围，标准说明参考口径，图纸与订单确认才是该批产品法兰连接的最终尺寸。
