双法兰限位接头要同时核对两端标准、安装长度、允许调节与系统固定。

直接结论：双法兰限位接头要同时核对两端标准、安装长度、允许调节与系统固定。

结构特点

  • 两端法兰连接，安装拆卸方便；
  • 限位短管在最大伸缩量处锁定，防拉脱；
  • 梯形圆环橡胶密封圈静密封，密封可靠；
  • 外部高强度防腐漆涂装，螺栓高强度碳钢或不锈钢。

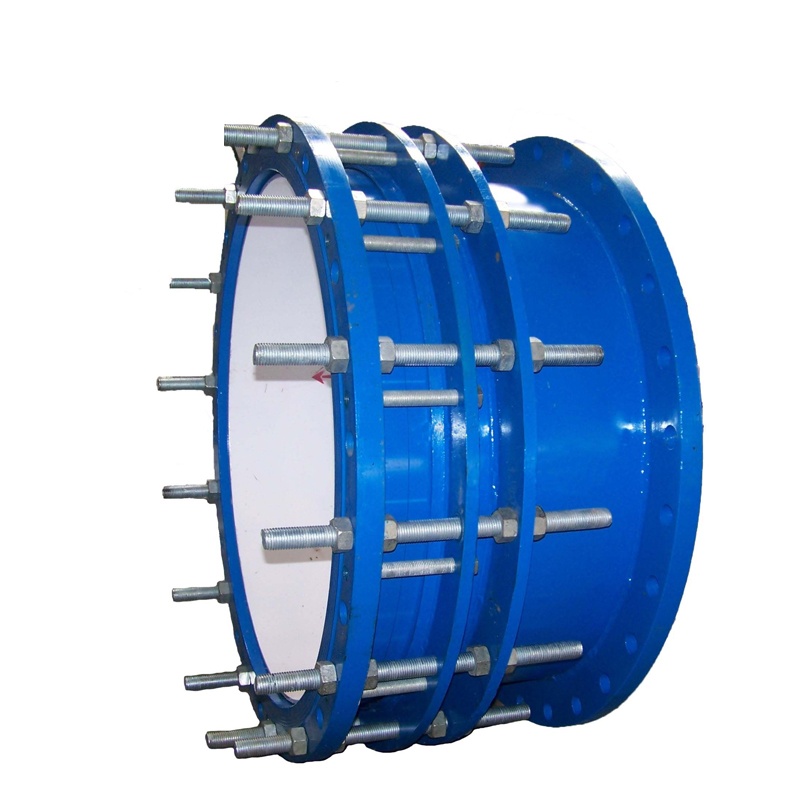

VSSJA-2(B2F)型双法兰松套限位伸缩接头实拍-恒佳供水材料

规格参数表

VSSJA-2(B2F)型双法兰松套限位伸缩接头 主要零部件材料
序号 名称 数量 材料
1 本体 1 QT450-10、Q235A
2 密封圈 1 NBR/EPDM/CR
3 压盖 1 QT450-10、Q235A
4 限位短管 1 Q235A
5 螺母 4n Q235A、20#
6 长螺栓 n Q235A、35#
7 短螺栓 n Q235A、35#

表格可左右滑动查看全部列

VSSJA-2(B2F)型双法兰松套限位伸缩接头 主要连接尺寸（mm）
公称通径 DN 管子外径 DW L L₁ 伸缩量 ΔL 法兰连接尺寸 0.6MPa 法兰连接尺寸 1.0MPa
D D₁ n-do D D₁ n-do
65 76 340 105 50 160 130 4-φ14 185 145 4-φ18
80 89 190 150 4-φ18 200 160 8-φ18
100 108/114 210 170 220 180
125 133/140 240 200 8-φ18 250 210
150 159/168 265 225 285 240 8-φ22
200 219 320 280 340 295
250 273 370 130 65 375 335 12-φ18 395 350 12-φ22
300 325 440 395 445 400
350 377 490 445 12-φ22 505 460 16-φ22
400 426 540 495 565 515
450 480 595 550 16-φ22 615 565 20-φ26
500 530 645 600 670 620
600 630 755 705 20-φ26 780 725 20-φ30
700 720 600 220 130 860 810 24-φ26 895 840 24-φ30
800 820 975 920 24-φ30 1015 950 24-φ30
900 920 1075 1020 1115 1050 24-φ33
1000 1020 1175 1120 28-φ30 1230 1160
1200 1220 640 1405 1340 32-φ33 1455 1380 28-φ36
1400 1420 1630 1560 36-φ36 1675 1590 36-φ40
1500 1520 1730 1660 —
1600 1620 1830 1760 40-φ36 1915 1820 40-φ48
1800 1820 2045 1970 44-φ40 2115 2020
2000 2020 2265 2180 48-φ42 2325 2230 44-φ48
2200 2220 710 240 150 2475 2390 52-φ42 2550 2440 52-φ56
2400 2420 2685 2600 56-φ42 2760 2650 52-φ56
2600 2620 2905 2810 60-φ48 2960 2850 56-φ56
2800 2820 3115 3020 64-φ48 3180 3070 60-φ56
3000 3020 3315 3220 68-φ48 3405 3290 64-φ56
3200 3220 3525 3430 72-φ48 — 68-φ60
3400 3420 3735 3640 76-φ48
3600 3620 3970 3860 80-φ56 —
  1. B2F双法兰限位伸缩接头尺寸按 GB/T 12465-2007 列入本表。

选型与安装要点

  • 已确认需要松套限位结构后，再按两端连接形式比较B2F与BF；需要传力、不同调节方式或存在其他系统约束时，应另核相应型号，不能只凭法兰数量选型。
  • 安装时按温差预留伸缩量，压盖螺栓对角均匀拧紧；
  • 大口径建议设支墩或托架。

采购决策补充：把页面结论放回当前项目

阅读“法兰”时，应把页面结论逐项放回当前项目，核对介质、压力、温度、轴向位移、接口型式、安装尺寸、固定点、导向和传力边界；未知项应明确标为待确认，不能用同名产品、相邻口径或其他项目经验补齐。

下单前的停止条件与资料交接

当介质、压力、温度、轴向位移、接口型式、安装尺寸、固定点、导向和传力边界中仍有影响选型或安装的空项时，还不能直接下单。应提交工况表、图纸或现场照片、数量及项目文件，由双方把型号、接口、尺寸和资料边界书面确认后再锁单。

常见问题

VSSJA-2(B2F)双法兰限位伸缩接头主要解决什么问题？

用于两端法兰连接并在设定范围内限制轴向位移，适合拆装调节但不承担传力任务的管段。

核对VSSJA-2(B2F)双法兰限位伸缩接头需要哪些工况数据？

两端法兰、管外径、压力、介质温度、安装长度、调节量、密封圈、限位件和系统固定。

VSSJA-2(B2F)双法兰限位伸缩接头可以直接替代相近结构吗？

限位接头不能代替传力接头或管道固定设计，不能仅凭防拉脱表述判断受力安全。

B2F双法兰限位伸缩接头哪些条件尚未确认时不能下单？

两端法兰标准、管外径、安装长度、轴向调节量、限位配置、固定导向和受力条件仍有空项时不能下单；应先确认对应图纸和系统边界。
