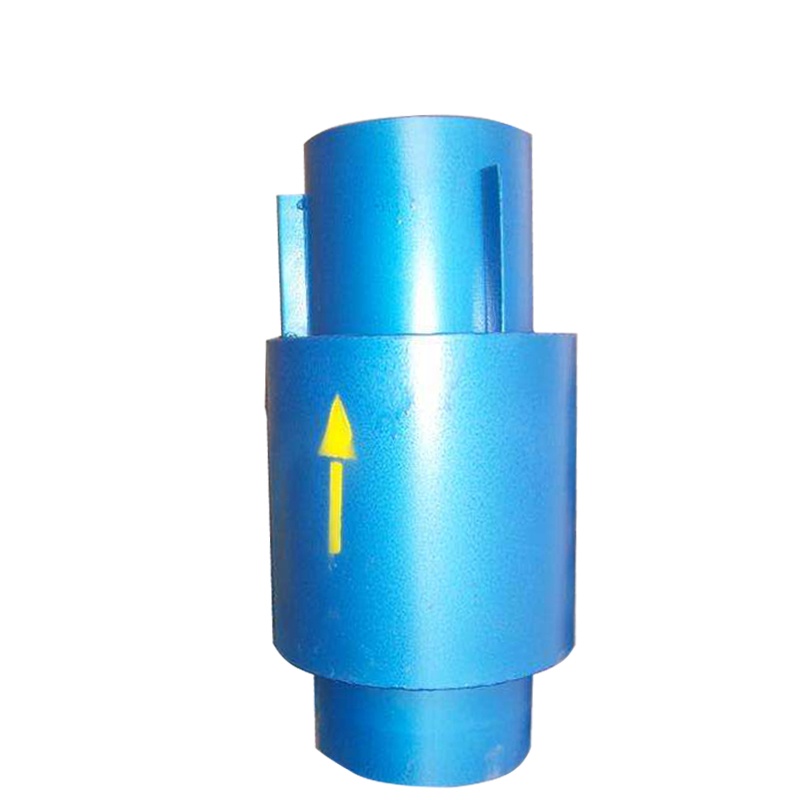

QMBW直埋式波纹补偿器：直埋管路的位移、防护与参数核对

直接结论：直埋补偿方案要结合管沟、土压力、保温防腐、位移与检修条件整体设计。

结构特点

• 导向密封套加外壳，防土防水的直埋结构；
• 波纹管为薄壁不锈钢，耐温耐压；
• 检查井设置需按项目设计确认，降低土建成本；
• 接口端尺寸按管道外径系列配套（Φ57×3.5–Φ1020×10）。

规格参数表

1. 表中各压力等级下数值为”轴向补偿量mm/刚度N/mm”；直埋式波纹管补偿器带导向密封套与外壳，可直接埋地使用。

选型与安装要点

• 按管道热伸长量选波数（4/6/8/12 波），补偿量预留余量；
• 回填时接头周围先用细砂回填捣实，不得用石块直接接触外壳；
• 固定点与导向的荷载由项目设计核算；除补偿器刚度及位移形成的弹性反力外，还应结合有效面积、压力推力、土壤约束及其他系统荷载，本表不能单独用于支架设计。

采购决策补充：把页面结论放回当前项目

阅读“波纹补偿器”时，应把页面结论逐项放回当前项目，核对介质、压力、温度、位移方向与计算值、循环条件、接口、固定点和导向条件；未知项应明确标为待确认，不能用同名产品、相邻口径或其他项目经验补齐。

下单前的停止条件与资料交接

当介质、压力、温度、位移方向与计算值、循环条件、接口、固定点和导向条件中仍有影响选型或安装的空项时，还不能直接下单。应提交工况表、图纸或现场照片、数量及项目文件，由双方把型号、接口、尺寸和资料边界书面确认后再锁单。
